Krzywa z chmury punktów

Umożliwa utworzenie krzywej poprzez interpolację punktów zgromadzonych w chmurze.

Szkic 3D > Krzywa

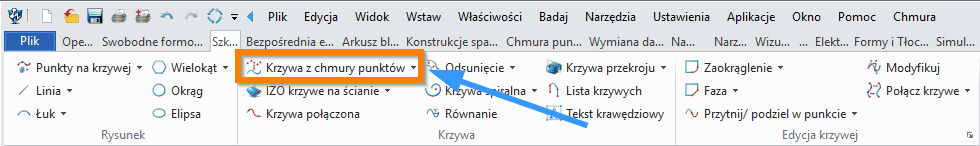

Szkic3D Krzywa z chmury punktów wstążka ZW3D

Szkic3D ZW3D Krzywa z chmury punktów Panel



Aby wykorzystać funkcję, wymagane jest wybranie Metody: Najbliższy sąsiąd lub Plik tekstowy. Następnie wskazujemy Punkt startu oraz zaznaczamy Punkty mające utworzyć krzywą. Parametryzacja pozwala na zdefiniowanie Stopnia krzywej - im wyższy tym jest bardziej złożona. Możemy zdecydować czy chcemy Utworzyć otwartą krzywą, czy ma być zamknięta. Więzy pomagają nadać kierunek oraz charakter krzywej poprzez wskazanie Styczności startowej i Styczności końcowej oraz ich Ciężar. Większy ciężar oznacza mocniejszą styczność do prostych i ich kierunku padania. Oprofilowanie:
- Brak: nie stosuje się oprofilowania.
- Energia: wykorzystuje minimalną energię. Powoduje to mniej ostre i bardziej stopniowe wygładzanie krzywej.
- Zmienna: mniejsza zmienność krzywizny, takiej jak linie i łuki kołowe.
- Poszarpana: pochodna krzywizny jest zminimalizowana. Tworzona jest krzywa o mniejszej całkowitej oscylacji.
- Zgięcie: zastosowano przybliżoną formę jak w metodzie energii, wymaga mniej czasu obliczeń.
- Napięta: wykorzystuje te same techniki co metoda Energii i łączy ją z chęcią uzyskania najkrótszej całkowitej długości krzywej.

Synonimy: aproksymacja krzywej przez punkty
