tcpMDT

tcpMDT jest nakładką na program ZWCAD Professional dla geodetów, oraz projektantów inżynierii lądowej i wodnej. W ofercie posiadamy cztery wersje oprogramowania, a nowością jest moduł do projektowania farm fotowoltaicznych

tcpMDT Standard:

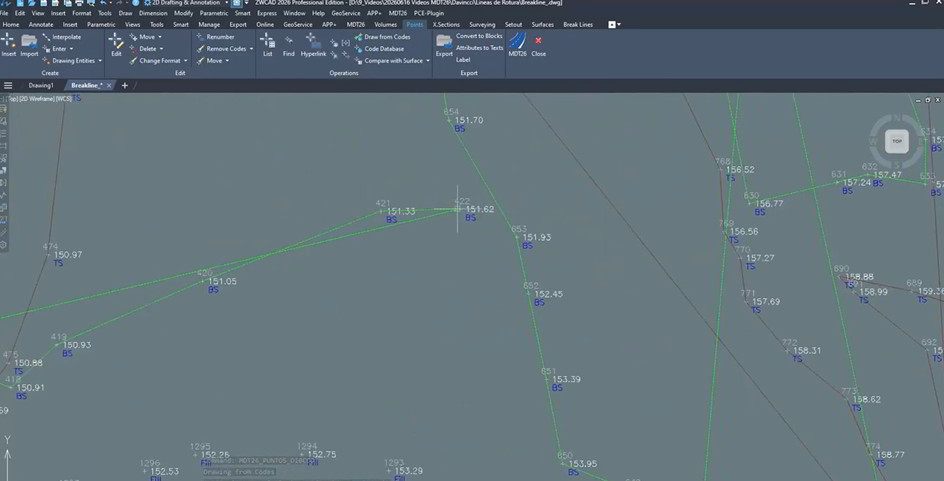

- umożliwia modelowanie terenu przy użyciu danych z tachimetrów lub odbiorników GNSS, również z danymi pobranymi przez tcpGPS lub inne aplikacje,
- pozwala na automatyczne przypisywanie układów współrzędnych podczas importowania punktów z tcpGPS,

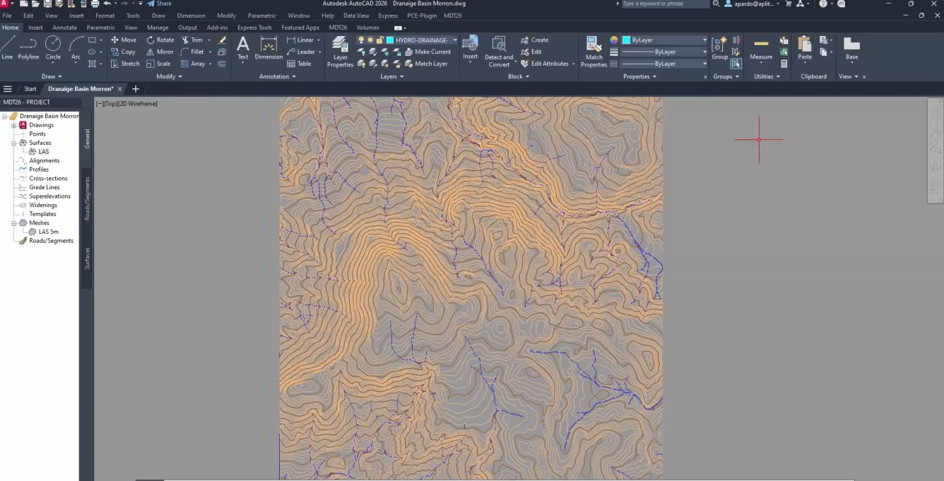

- posiada opcje generowania warstwic, rysowania przekrojów podłużnych i poprzecznych, obliczania objętości, wizualizacji 3D, map nachylenia, import i eksport GIS itp.,
- zawiera polecenia do pracy z działkami i wiele dodatkowych narzędzi.

tcpMDT Professional zawiera wszystkie funkcje wersji standardowej i zapewnia zaawansowane narzędzia do:

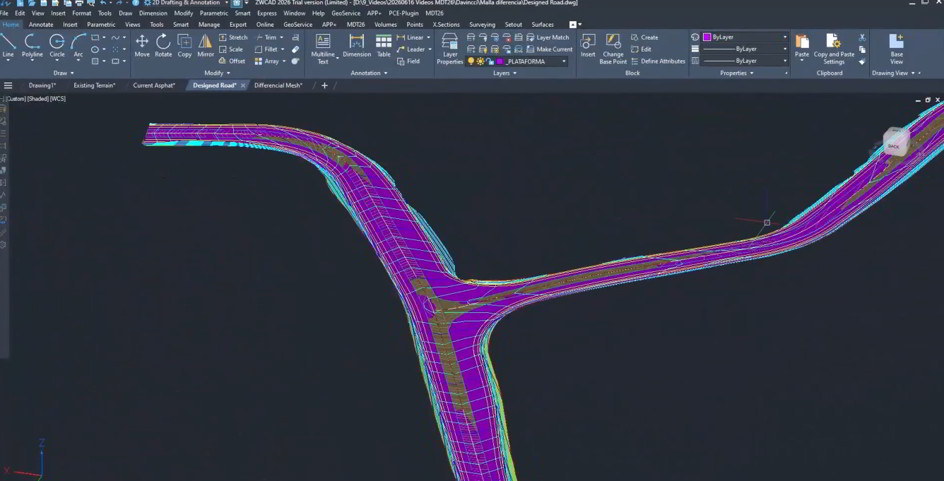

- projektowania 3D,

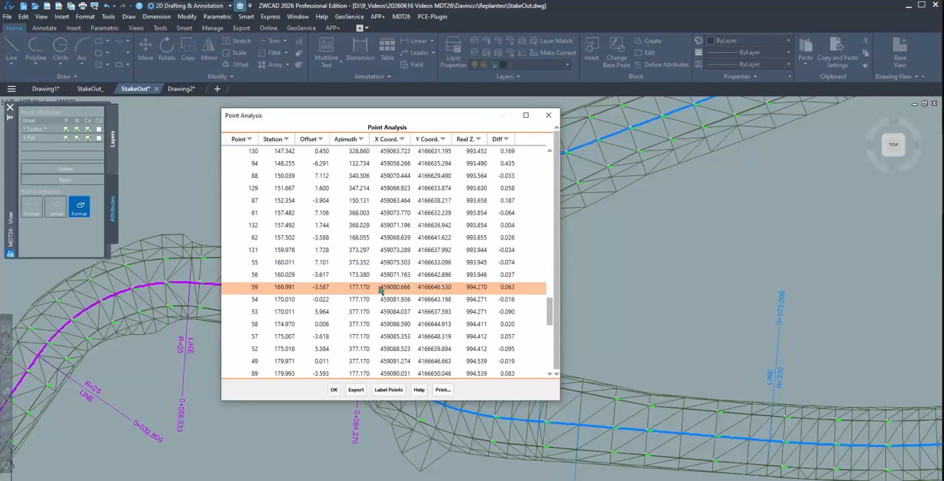

- tyczenia poziomego i pionowego,

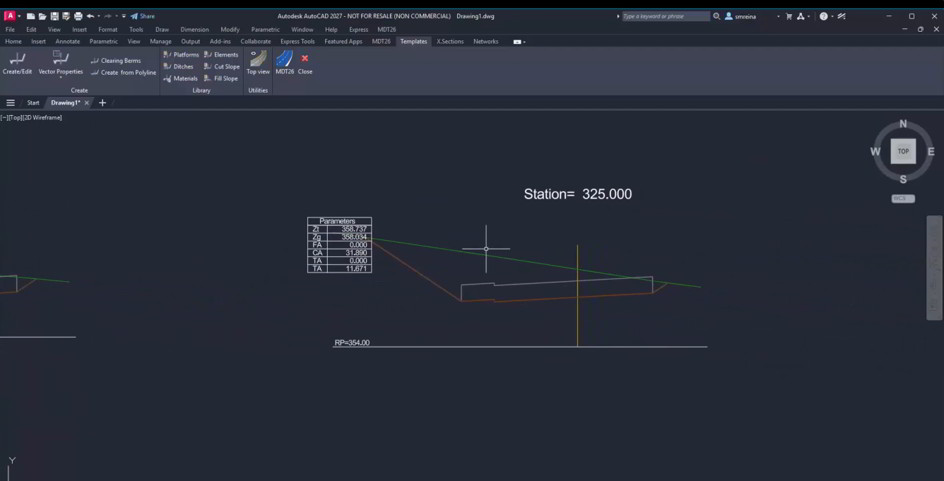

- rysowania przekrojów projektowanego terenu,
- raportów powierzchniowych i objętościowych,

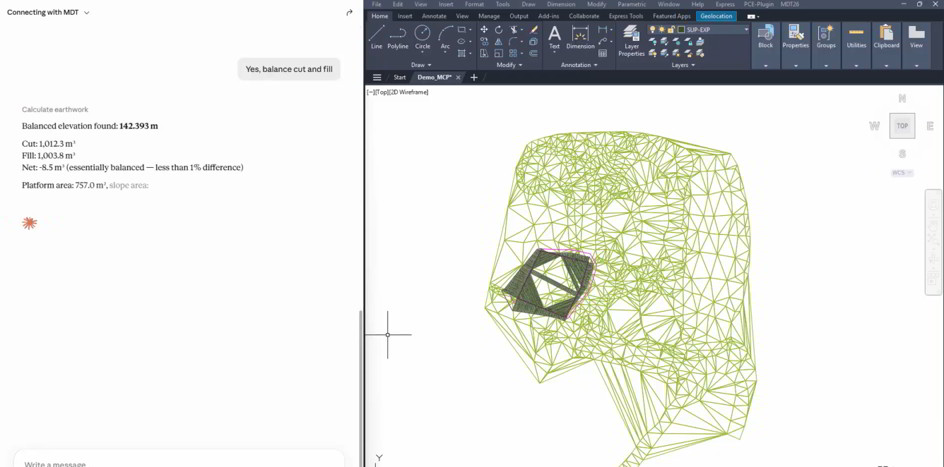

- obliczania spadków i robót ziemnych,
- tworzenia siatek z chmur punktów lub plików LiDAR,

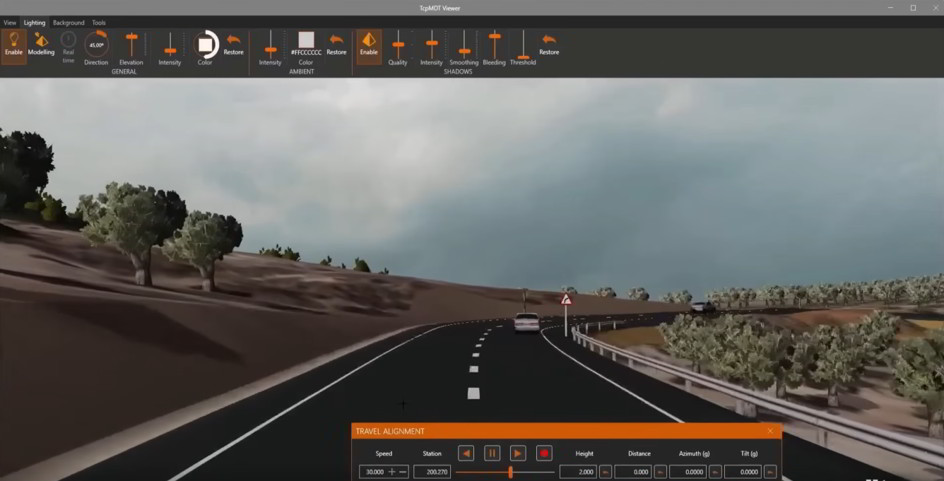

- wizualizacji i animacji 3D
- pomiarów i przedmiarów,
- tworzenia sieci wodociągowych, kanalizacyjnych i deszczowych itp.

Ta wersja jest odpowiednia dla wszystkich rodzajów projektów 3d dróg, osiedli mieszkaniowych, kamieniołomów, kopalni odkrywkowych. Można ją łatwo zintegrować OpenBIM, z wymianą plików IFC, LandXML itp.

tcpMDT Surveying:

- pełny katalog geodezyjnych układów odniesienia,
- kalkulator geodezyjny,
- transformacje pomiędzy układami dla punktów, plików lub rysunków,
- przetwarzanie danych tachimetrów, obliczanie współrzędnych punktów i kompensacja trawersów i sieci.

Photovoltaic module. Moduł analizujący teren względem optymalizacji pod założenie farmy fotowoltaicznej:

- analiza terenu 3D: oddział projektu na obszary o maksymalnym nachyleniu, tolerancji, różnicach wysokości; analiza spadków podłużnych (północ-południe) i poprzecznych (wschód-zachód); obliczanie i porównanie powierzchni terenu istniejącego i projektowanego; rysowanie i konfiguracja profilu,
- zaawansowane obliczenia i optymalizacja: narzędzia do modelowania terenu; automatyczne obliczanie osi, nachylenia i profili; interaktywne narzędzia do wykrywania i rozwiązywania kolizji; obliczanie objętości, rysowanie nasypów i wykopów dla ciągów paneli wymagających robót ziemnych,
- projektowanie wspomagane: automatyczne generowanie rozdzielnic; konwersja projektu wykonanego przez inne aplikacje; katalog typów ciągów paneli z definicją wymiarów fizycznych, liczby paneli, prześwitu nominalnego itp.; definicja podpór z wysokością nad ziemią, głębokością wbijania, rozkładem podłużnym itp.; automatyczna numeracja paneli i podpór,
- raporty i mapy: raporty zbiorcze i szczegółowe dotyczące stref, paneli, podpór, nachyleń, objętości itp.; eksport danych dla tyczenia w terenie; generowanie modelu 3D instalacji i wizualizacja w terenie; eksport do IFC z powiązanymi właściwościami i integracja z OpenBIM.

ZWCAD wraz z MDT stanowi rewelacyjne rozwiązanie dla inżynierii lądowej. Licencja bezterminowa, możliwość szkolenia i wykupienia wsparcia technicznego.

Pobierz teraz wersję testową tcpMDT

Wymagania sprzętowe i programowe

Bazowy program CAD:	ZWCAD Professional 2021 / 2022 / 2023 / 2024 / 2025 / 2026
System operacyjny:	Windows 10 i 11 w wersji 64 bit
Osprzęt:	Myszka
Karta graficzna:	1920x1080, zgodność z OpenGL 3.3 lub wyżej
Rekomendowany chipset	Nvidia lub Ati
Ilość miejsca na dysku:	20 Gb
Pamięć RAM:	Minimum 16 Gb
Procesor:	Minimum 2GHz, zalecany procesor wielordzeniowy

Skrótowy opis pracy w tcpMDT

tcpMDT pozwala przeprowadzić cały proces opracowania danych terenowych i projektowania w jednym środowisku ZWCAD – od importu pomiarów, przez utworzenie modelu terenu, aż po analizę, projektowanie i przygotowanie projektu do realizacji.

1. Importujemy dane pomiarowe

Pracę rozpoczynamy od wczytania danych z pomiarów geodezyjnych. tcpMDT obsługuje dane z tachimetrów, odbiorników GNSS oraz innych aplikacji i formatów. Możemy pracować również z chmurami punktów i danymi LiDAR.
