Ciągłość krzywej

Umożliwia zbadanie integracji geometrycznej krzywych w przestrzeni 3D.

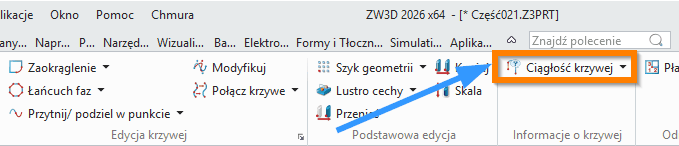

Szkic 3D > Informacje o krzywej

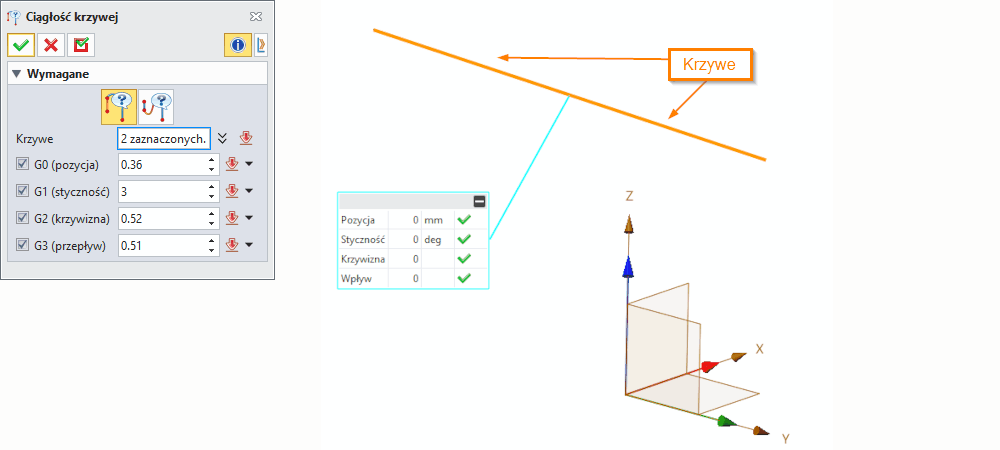

Aby użyć funkcji, wymagane jest wskazanie Krzywych oraz wybraniu metody:
- Krzywe
- Dwa punkty końcowe krzywej

Dodatkowo należy zaznaczyć opcje oraz wyznaczyć tolerancję:
- G0 (pozycja)
- G1 (styczność)
- G2 (krzywizna)
- G3 (przepływ)

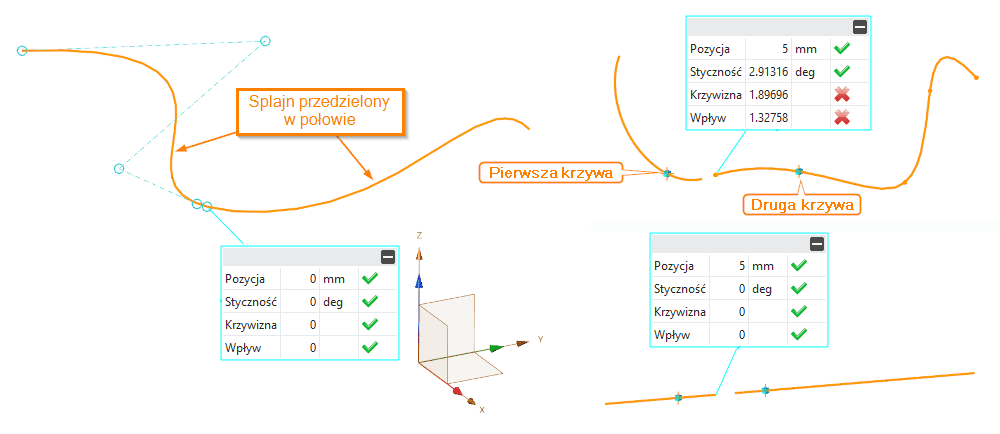

Na rysunku powyżej pokazano przedzieloną w połowie linię prostą. Poniżej inne przykłady badania ciągłości krzywych:

Jeśli tolerancja dla pola G0 (pozycja) jest za niska dla wskazywanych krzywych, nie zostanie wyświetlona tabelka z wynikami pomiaru (w jasno-niebieskiej ramce).
