Krzywa na ścianie przez punkty

Pozwala na utworzenie krzywej na ścianie z wykorzystaniem punktów.

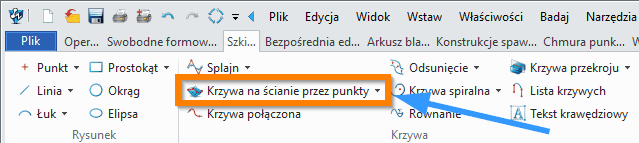

Szkic 3D > Krzywa

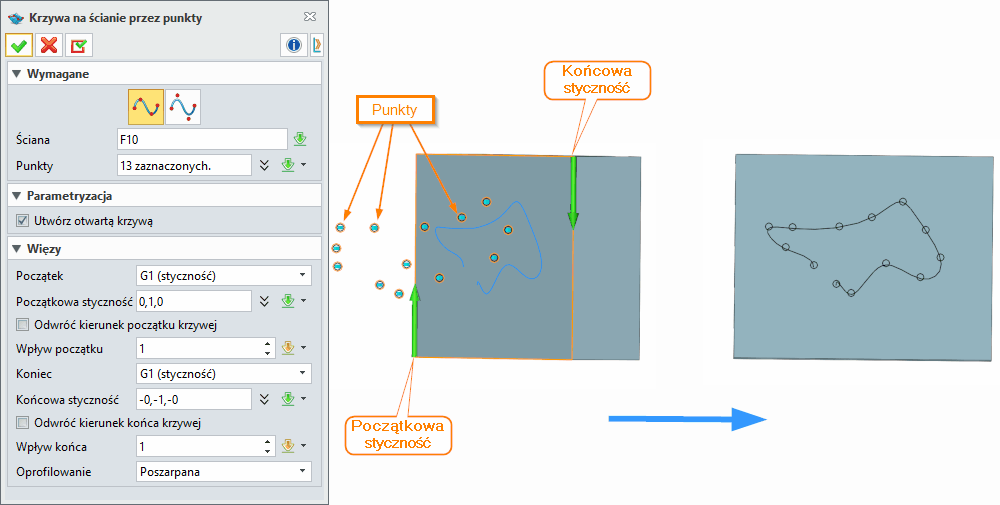

Aby skorzystać z funkcji, wymagane jest wskazanie Ściany oraz Punktów. Możemy tworzyć krzywą w oparciu o opcję Przez Punkt oraz Punkt kontrolny. Parametryzacja pozwala na Utworzenie otwartej krzywej.
Więzy natomiast umożliwiają kształtowanie Początku i Końca: G0 Pozycja, G1 Styczność, G2 Krzywizna, Prostopadle. Możemy wybrać za pomocą wektora Początkową i Końcową styczność. Możemy Odwrócić kierunek początku i końca krzywej. W przypadku opcji Przez punkt możemy też wybrać Oprofilowanie, czyli wpłynąć na kształt krzywej: Brak, Energia, Zmienna, Poszarpana, Zgięcie, Napięta.

Funkcja umożliwia korzystanie z punktów obecnych w przestrzeni 3D, co pokazano na rysunku powyżej. Są one rzutowane normalnie do powierzchni ściany. Aby utworzyć krzywą wybieramy punkty po kolei.

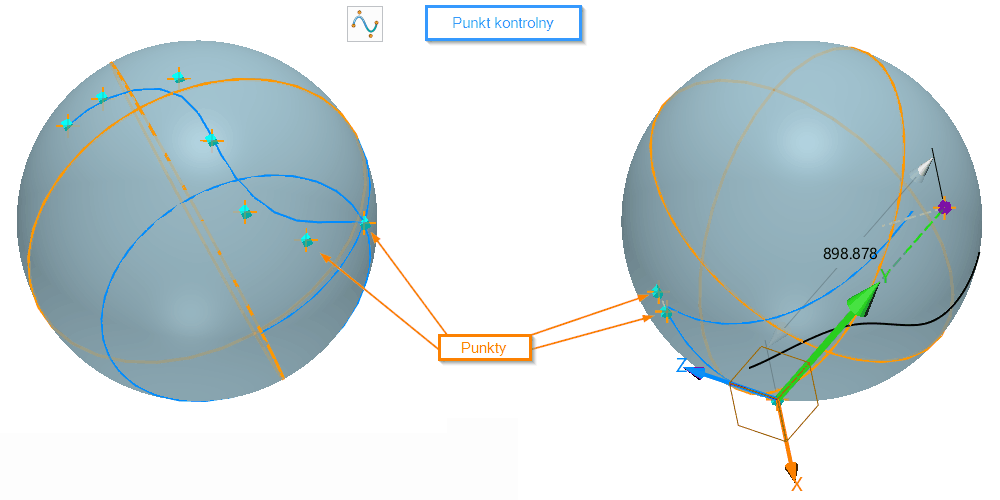

Możemy również nanosić punkty na obiekty 3D zawarte w przestrzeni roboczej, na płaszczyzny czy wreszcie na Ścianę, na której ma być utworzona krzywa. Gdy po wstawieniu punktu pozostawimy na nim kursor myszy i poczekamy w bezruchu przez 2 sekundy pojawi się mały układ współrzędnych umożliwiający przeniesienie punktu w przestrzeni. W ten sposób możemy wstawiać lewym przyciskiem myszy punkty w przestrzeni, które będą rzutowane na powierzchnię ściany. Na poniższym rysunku pokazano tworzenie krzywej w oparciu o wstawianie punktów i opcję Punkt kontrolny.
