Krzywa połączona na ścianie

Pozwala na utworzenie krzywej na dwóch stycznych do siebie ścianach.

Szkic 3D > Krzywa

Szkic3D Krzywa połączona na ścianie wstążka

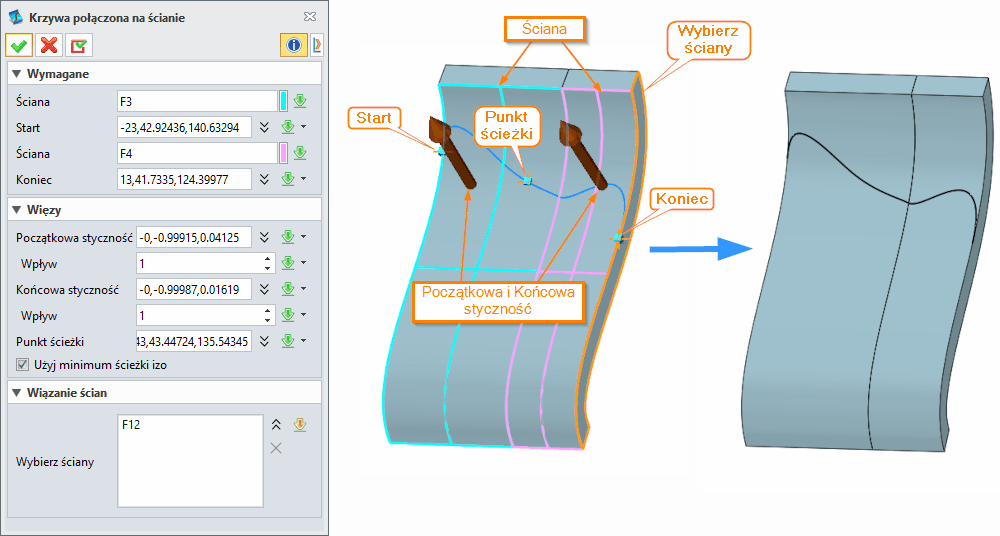

Szkic3D ZW3D Krzywa połączona na ścianie Panel



Aby skorzystać z funkcji, wymagane jest wskazanie punktu Startu i Końca krzywej oraz przylegających do siebie Ścian. Możemy definiować Więzy poprzez Początkową i Końcową styczność oraz ich Wpływ. Dodatkowo możemy ustawić Punkt ścieżki, przez który będzie przechodzić krzywa. Użycie minimum ścieżki izo spowoduje że krzywa będzie dążyć po najkrótszej lini pomiędzy punktami. Krzywą możemy powiązać ze ścianami poleceniem Wybierz ściany.

Gdy chcemy aby linia była prostą nie definiujemy pola Więzy.

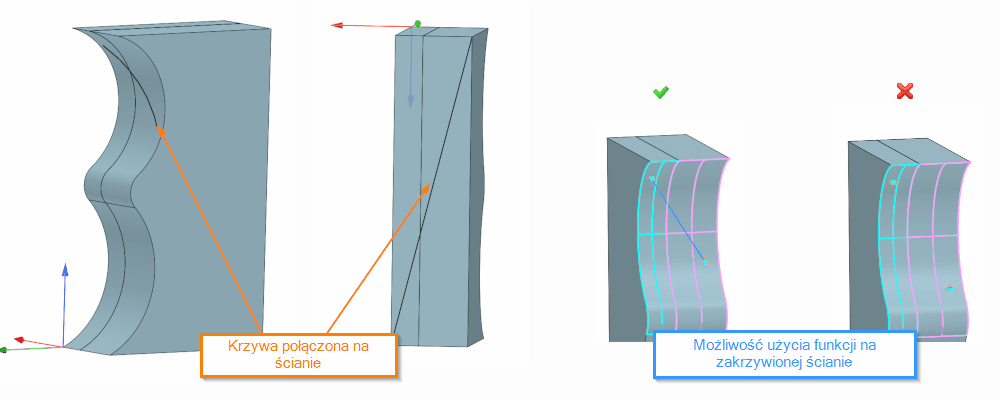

W zależności od zakrzywienia powierzchni ściany, może być niemożliwe utworzenie krzywej. Łatwiej nam będzie skorzystać z funkcji Rzutuj na ścianę. Opcje zostały przedstawione na rysunku poniżej:

Szkic3D Krzywa połączona na ścianie ZW3D Opcje

Synonimy: krzywa przyłożona do ściany
