Krzywe sylwetki

Wyszukaj w słowniku

Dostępne słowniki:

Termin Definicja
Krzywe sylwetki

Umożliwia utworzenie obrysu sylwetki kształtu na płaszczyźnie odniesienia w przestrzeni 3D.

Szkic 3D > Krzywa

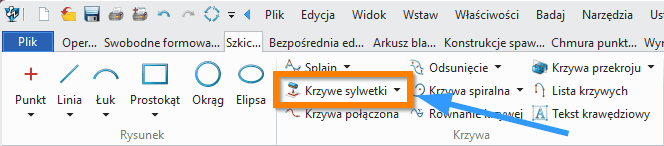

Szkic3D Krzywe sylwetki - ZW3D wstążka

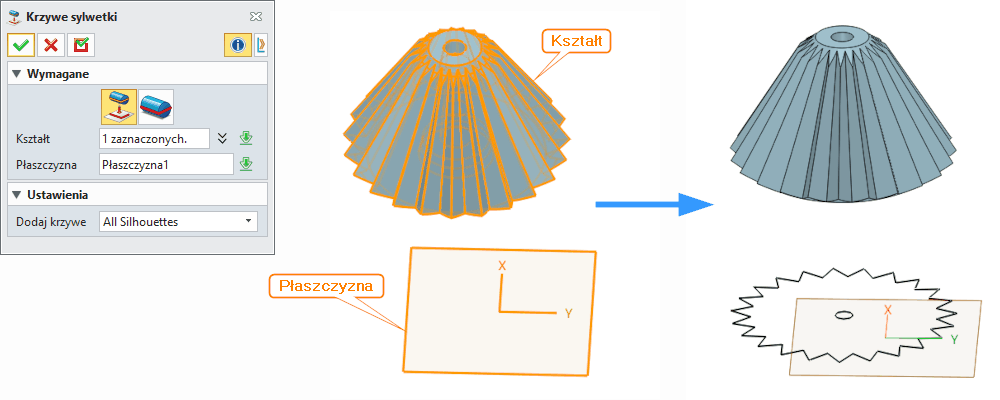

Szkic3D Krzywe ZW3D sylwetki Panel



Aby uzyć funkcji, wybierając opcję: Rzutowanie krzywych zarysu na płaszczyznę wymagane jest wskazanie Kształtu oraz wybranie Płaszczyzny, na której zostanie nakreślony obrys. W Ustawieniach możemy Dodać krzywe: Zewnętrzne pętle, Wewnętrzne pętle, All Silhouettes (wewnętrzne i zewnętrzne pętle).

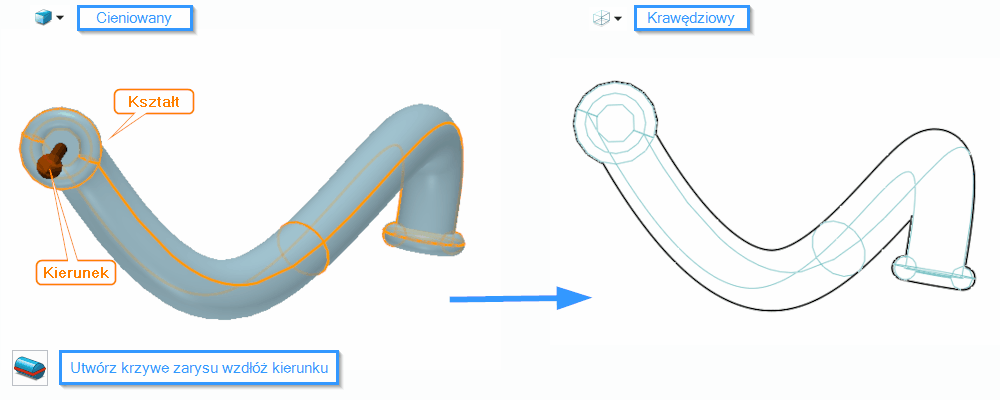

Wybierając opcji Utwórz krzywe zarysu wzdłóż kierunku wymagane jest wskazanie Kształtu oraz Kierunku. Ustawienia pozwalają na kreślenie Wewnętrznych, Zewnętrznych oraz wszystkich krzywych. Pokazano to na rysunku poniżej:



Szkic3D ZW3D Krzywe sylwetki Opcje



Synonimy: krzywoliniowy kontur
