Płaszczyzny układu

Umożliwia na wstawienie dodatkowego lokalnego układu współrzędnych.

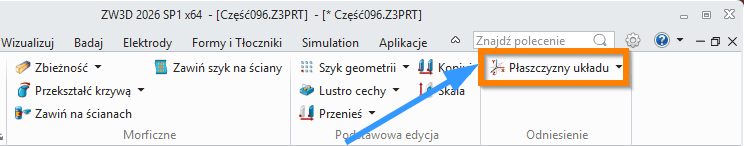

Operacje > Odniesienie

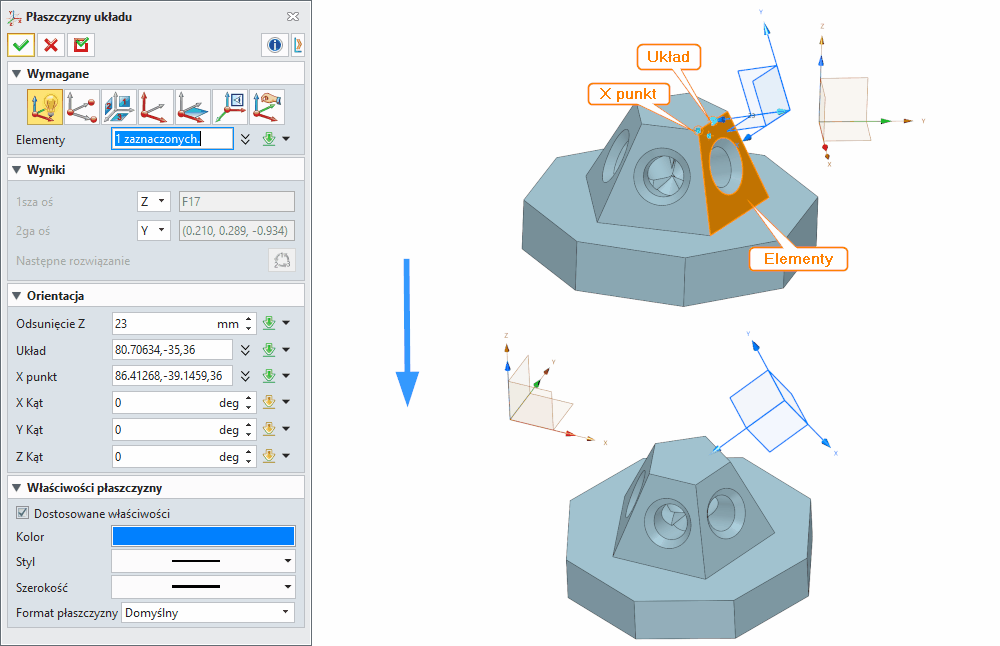

Płaszczyzny układu (Datum CSYS) to fundamentalna komenda w ZW3D umożliwiająca tworzenie lokalnych układów współrzędnych, które stanowią bazę dla konstruowania geometrii 3D modelu. Komenda pozwala na definiowanie nowego układu odniesienia poprzez wybór różnych elementów geometrycznych, takich jak punkty, krawędzie, ściany czy osie. Układ odniesienia składa się z początku (origin), trzech osi X/Y/Z oraz trzech płaszczyzn odniesienia. Utworzone układy mogą być wykorzystywane jako płaszczyzny szkicowania, płaszczyzny odniesienia dla cięć, osadzania komponentów w zespołach, czy też jako elementy w operacjach lustrzanych i przemieszczeń. Przykładem zastosowania jest utworzenie układu współrzędnych na pochylonej powierzchni modelu, na której następnie można narysować profil do wyciągnięcia, lub stworzenie układu na podstawie trzech ścian obudowy w celu precyzyjnego umiejscowienia komponentów montażowych w zespole.

---

Metody i opcje działania komendy

Geometria (Geometry)
Metoda umożliwiająca automatyczne utworzenie układu współrzędnych na podstawie wybranych elementów geometrycznych. System analizuje wybrane obiekty (punkty, krzywe, ściany, bryły) i tworzy najlepiej dopasowany układ współrzędnych. W sekcji Wyniki definiujemy przyporządkowanie osi: 1sza oś (1st Axis) oraz 2ga oś (2nd Axis) mogą być przypisane do X, Y lub Z. Przycisk Następne rozwiązanie (Next Solution) pozwala na wyszukanie kolejnego w kolejce zestawu ułożenia osi.

---

3 punkty (3 Points)
Metoda tworząca układ współrzędnych poprzez określenie trzech punktów w przestrzeni 3D. Układ (Origin) definiuje położenie początku układu, natomiast Punkt 1 (Point 1) i Punkt 2 (Point 2) umożliwiają zdefiniowanie kierunków osi oraz przypisanie, którymi osiami mają być. Podobnie jak w metodzie Geometria, można zdefiniować dodatkowe parametry Orientacji i Właściwości płaszczyzny.

---

3 ściany (3 Faces)
Metoda tworząca układ współrzędnych na podstawie trzech płaszczyzn. Ściana 1 (Face 1), Ściana 2 (Face 2), Ściana 3 (Face 3) - dla każdej definiujemy jedną płaszczyznę odniesienia. Jeśli wybrane ściany nie tworzą między sobą kątów prostych, zostanie obliczona średnia pozycja układu współrzędnych.

---

Punkt i 2 kierunki (Point and 2 Directions)
Metoda umożliwiająca utworzenie układu współrzędnych poprzez określenie punktu początkowego i dwóch kierunków. Układ (Origin) definiuje początek, Kierunek1 (Direction 1) oraz Kierunek2 (Direction 2) określają orientację osi wraz z możliwością oznaczenia, którymi osiami mają być. Kierunki mogą być wyznaczone przez linie, osie i krawędzie dostępne w przestrzeni 3D.

---

Płaszczyzna, punkt i kierunek (Plane, Point and Direction)
Metoda tworząca układ współrzędnych na podstawie trzech elementów: Ściana (Face) - płaska płaszczyzna z możliwością oznaczenia, z którą osią ma być tożsama; Punkt (Point) definiujący położenie; oraz Kierunek (Direction) z możliwością zdefiniowania przypisanej osi. Na podstawie tych trzech ustawień definiowany jest nowy układ współrzędnych.

---

Płaszczyzna widoku (View Plane)
Metoda tworząca układ współrzędnych dostosowany do aktualnego widoku użytkownika. Po włączeniu tej opcji i zaznaczeniu w przestrzeni lub na zastanej geometrii Układu (Origin) - początku, nowy układ współrzędnych zostanie zorientowany zgodnie z aktualną orientacją kamery/widoku.

---

Dynamiczna (Dynamic)
Metoda umożliwiająca tworzenie układu współrzędnych całkowicie niezwiązanego z geometrią modelu. Użytkownik ręcznie ustawia Pozycję (Position) początkową oraz orientację Osi X (X Axis), Osi Y (Y Axis), Osi Z (Z Axis). W Ustawieniach (Settings) można włączyć opcję Auto orientacja (Auto Orientation).

---

Wymagane dane wejściowe komendy

• Wybór metody tworzenia układu współrzędnych z dostępnych opcji

• Dla metody Geometria: Elementy (Entities) - minimum jeden element geometryczny (punkt, krawędź, linia, oś, ściana lub bryła)

• Dla metody 3 punkty: Układ (Origin), Punkt 1 (Point 1), Punkt 2 (Point 2)

• Dla metody 3 ściany: Ściana 1 (Face 1), Ściana 2 (Face 2), Ściana 3 (Face 3)

• Dla metody Punkt i 2 kierunki: Układ (Origin), Kierunek1 (Direction 1), Kierunek2 (Direction 2)

• Dla metody Płaszczyzna, punkt i kierunek: Ściana (Face), Punkt (Point), Kierunek (Direction)

• Dla metody Płaszczyzna widoku: Układ (Origin) - punkt początku

• Dla metody Dynamiczna: Pozycja (Position)

---

Opcjonalne dane wejściowe komendy

Orientacja (Orientation)

• Odsunięcie Z (Z Offset) - przesunięcie układu wzdłuż osi Z w milimetrach

• Układ (Origin) - punkt odniesienia na wybranym elemencie

• X punkt (X Point) - punkt pozwalający na ukierunkowanie osi X

• X Kąt (X Angle) - kąt obrotu wokół osi X w stopniach

• Y Kąt (Y Angle) - kąt obrotu wokół osi Y w stopniach

• Z Kąt (Z Angle) - kąt obrotu wokół osi Z w stopniach

Wyniki (Results) - dla metody Geometria

• 1sza oś (1st Axis) - przypisanie pierwszej osi (X, Y lub Z)

• 2ga oś (2nd Axis) - przypisanie drugiej osi (X, Y lub Z)

• Następne rozwiązanie (Next Solution) - wyszukanie alternatywnego rozwiązania

---

Funkcje dodatkowe, opcje, ustawienia komendy

Właściwości płaszczyzny (Plane Properties)

Po włączeniu opcji Dostosowane właściwości (Custom Properties) można modyfikować:

• Kolor (Color) - wybór koloru płaszczyzny z palety kolorów, ułatwiający wizualną identyfikację układu

• Styl (Style) - dostępne opcje: linia prosta, linia przerywana, linia kropkowa

• Szerokość (Width) - grubość linii rysowania płaszczyzny

• Format płaszczyzny (Plane Format) - opcja Domyślny (Default) określająca standardowy format wyświetlania

Ustawienia dla metody Dynamiczna

• Auto orientacja (Auto Orientation) - automatyczne dostosowanie orientacji układu

• Oś X (X Axis), Oś Y (Y Axis), Oś Z (Z Axis) - ręczne definiowanie kierunków osi

Charakterystyka układu współrzędnych

Utworzony układ współrzędnych (Datum CSYS) składa się z:

• Punktu początku (origin) służącego jako punkt przechwytywania

• Trzech osi X/Y/Z działających jako niezależne elementy referencyjne kierunku

• Trzech płaszczyzn odniesienia używanych jako ogólne płaszczyzny

---

Tipsy i tricki użycia komendy w oprogramowaniu CAD

Podstawowe zastosowania

1. Tworzenie układów na pochyłych powierzchniach - użyj metody Geometria i wybierz pochyloną ścianę, aby automatycznie utworzyć układ współrzędnych zorientowany zgodnie z tą powierzchnią, idealny do szkicowania profili na skośnych płaszczyznach.

2. Precyzyjne pozycjonowanie w zespołach - wykorzystaj metodę 3 ściany do utworzenia układu współrzędnych pasującego do trzech prostopadłych ścian obudowy, co ułatwia pozycjonowanie komponentów wewnętrznych.

3. Organizacja wizualna - twórz układy o różnych kolorach i stylach linii za pomocą Dostosowanych właściwości, aby wizualnie wydzielić różne zestawy układów odniesienia (np. czerwone dla głównych, niebieskie dla pomocniczych).

4. Układ dla operacji lustrzanych - utwórz układ metodą Punkt i 2 kierunki pośrodku między symetrycznymi elementami modelu, a następnie użyj jego płaszczyzn do lustrzanego odbicia cech.

5. Praca z importowaną geometrią - dla modeli CAD o niewłaściwej orientacji użyj metody Dynamiczna do utworzenia nowego układu współrzędnych wyrównanego do własnych konwencji projektowania.

Zaawansowane techniki

6. Wykorzystanie Następnego rozwiązania - przy metodzie Geometria eksperymentuj z przyciskiem Następne rozwiązanie, aby znaleźć alternatywne ułożenie osi lepiej odpowiadające potrzebom projektu.

7. Układy dla ścieżek Sweep - użyj metody Płaszczyzna, punkt i kierunek do zdefiniowania serii układów prostopadłych do krzywej ścieżki w operacji Sweep.

8. Szybkie szkicowanie z Płaszczyzny widoku - w trakcie modelowania użyj metody Płaszczyzna widoku, aby natychmiast utworzyć układ współrzędnych równoległy do aktualnego widoku ekranu, przyspieszając proces szkicowania.

9. Korekta orientacji osi - wykorzystaj parametry X Kąt, Y Kąt, Z Kąt w sekcji Orientacja, aby precyzyjnie dostosować orientację układu bez konieczności ponownego wybierania geometrii.

10. Układy jako elementy zespołów - utworzone układy współrzędnych mogą być używane w wiązaniach zespołów (równoległość, prostopadłość, kąt, współosiowość), co ułatwia precyzyjne montowanie komponentów.

---
