Pogrubienie

Umożliwia przekształcenie powierzchni w bryły, nadania grubości ścianom.

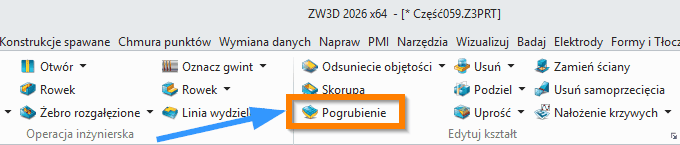

Operacje > Edytuj kształt

Pogrubienie (Thicken)

Polecenie służące do tworzenia bryły poprzez przesunięcie powierzchni i utworzenie ścianek bocznych dla kształtów otwartych (nie bryłowych). ZW3D wykorzystuje kierunek normalny powierzchni przesunięcia do tworzenia bryły z określoną grubością i umożliwia użytkownikom tworzenie struktur o różnej grubości. To narzędzie przekształca powierzchnie bezgrubościowe w bryły poprzez określenie kierunku i wartości pogrubienia. W przeciwieństwie do polecenia Skorupa (Shell), które rozpoczyna od bryły i tworzy strukturę pustą w środku, Pogrubienie rozpoczyna od powierzchni i dodaje do nich grubość. Polecenie może współpracować zarówno z otwartymi, jak i zamkniętymi powierzchniami, a także z bryłami, pozwalając na dodawanie lub usuwanie materiału. W przypadku złożonych geometrii z małymi promieniami krzywizny, maksymalna grubość pogrubienia jest ograniczona najmniejszym promieniem wklęsłego zaokrąglenia na kształcie.

Metody i opcje działania komendy

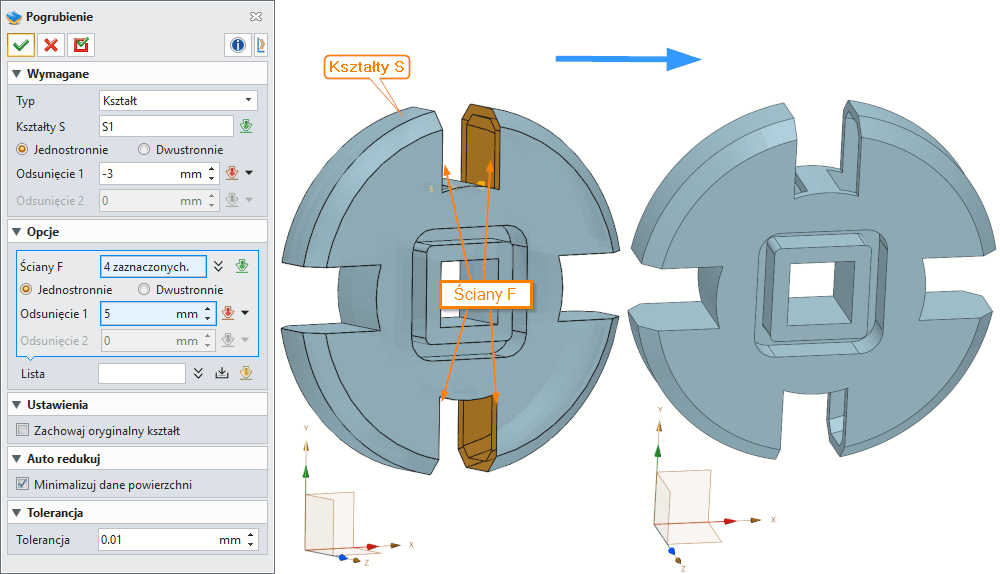

Typ - określenie wyboru obiektów: Kształt (Shape) do pogrubienia całego kształtu lub Powierzchnie (Faces) do pogrubienia wybranych powierzchni w obszarze lokalnym.

Jednostronnie/Dwustronnie - określenie kierunku pogrubienia poprzez wybór jednostronnego lub dwustronnego pogrubienia. Wartość ujemna oznacza przesunięcie wewnętrzne, wartość dodatnia - przesunięcie zewnętrzne.

Lista opcji - po wprowadzeniu powierzchni i wartości przesunięcia można utworzyć listę różnych wartości dla różnych powierzchni. Funkcjonalność umożliwia ustawienie różnych wartości przesunięcia dla różnych elementów geometrycznych.

Wymagane dane wejściowe komendy

• Powierzchnia lub kształt do pogrubienia

• Wartość grubości - określenie wielkości przesunięcia powierzchni

• Kierunek pogrubienia - wybór strony lub stron, w które ma nastąpić pogrubienie

Opcjonalne dane wejściowe komendy

• Dodatkowe powierzchnie z własnymi wartościami przesunięcia

• Kierunek odniesienia - w nowszych wersjach oprogramowania możliwe określenie kierunku innego niż normalny do powierzchni

• Typ końcówek - w niektórych programach dostępne opcje zakończenia przesunięcia

Funkcje dodatkowe, opcje, ustawienia komendy

Zachowaj oryginalny kształt (Keep original shape) - zaznaczenie tej opcji pozostawia oryginalną powierzchnię, w przeciwnym razie zostanie ona usunięta.

Automatyczna redukcja (Auto Reduce) - opcja minimalizacji danych powierzchni, która redukuje liczbę punktów kontrolnych podczas tworzenia powierzchni. Może spowolnić wydajność, ale znacznie redukuje gęstość punktów kontrolnych i rozmiar pliku.

Tolerancja - ustawienie tolerancji lokalnej, która jest ważna tylko dla bieżącego polecenia.

Tipsy i tricki użycia komendy

• Analiza promienia krzywizny - przed użyciem polecenia warto sprawdzić minimalny promień krzywizny powierzchni, gdyż grubość pogrubienia nie może być większa niż najmniejszy promień wklęsłego zaokrąglenia

• Wykorzystanie widoków przekrojowych - po utworzeniu pogrubienia warto sprawdzić rezultat w widoku przekrojowym dla weryfikacji prawidłowości operacji

• Praca z powierzchniami złożonymi - dla powierzchni o małych promieniach krzywizny należy ograniczyć wartość grubości do maksymalnego bezpiecznego zakresu

• Kombinacja z innymi operacjami - pogrubienie często wykorzystuje się w połączeniu z operacjami przycinania powierzchni

• Kontrola kierunku - w przypadku powierzchni o złożonej geometrii warto sprawdzić kierunek normalnych przed wykonaniem operacji

• Wykorzystanie analizy przesunięcia (Offset Analysis) - narzędzie pomocne do określenia maksymalnej możliwej wartości grubości

• Obsługa problemów geometrycznych - w przypadku niepowodzenia standardowego pogrubienia można wykorzystać opcje specjalnego przetwarzania dostępne w zaawansowanych systemach CAD

Synonimy komendy

Pogrubienie, Zagęszczenie, Dodanie grubości, Przesunięcie z grubością, Tworzenie bryły z powierzchni, Nadanie grubości, Przekształcenie powierzchni w bryłę
