Skorupa

Umożliwia utworzenie cienkościennej powłoki na podstawie bryły.

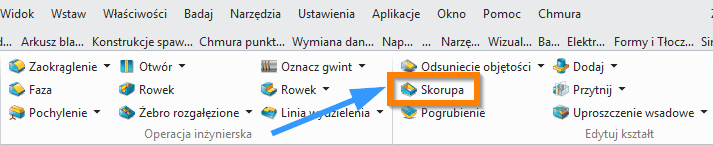

Operacje > Edytuj kształt

Skorupa (Shell Solid)

Komenda Skorupa (Shell Solid) umożliwia tworzenie cienkościennych elementów poprzez wydrążanie bryły z zachowaniem określonej grubości ścianek. Funkcja stosuje offsetowanie do wszystkich ścian bryły z wyjątkiem tych, które zostały wskazane do usunięcia lub posiadają już przypisane atrybuty przesunięcia. Jest to niezwykle przydatne narzędzie w projektowaniu części odlewanych, wtryskowych, formowanych próżniowo oraz obudów, gdzie kluczowe znaczenie ma równomierna grubość ściany. Komenda automatycznie tworzy ściany boczne w celu utrzymania zamkniętej bryły, co pozwala oszczędzić czas modelowania i zapewnia spójność geometrii. Przykłady zastosowania obejmują projektowanie obudów elektronicznych, pojemników na żywność, części samochodowych czy elementów wyposażenia medycznego, gdzie redukcja masy i materiału przy zachowaniu wytrzymałości konstrukcyjnej jest priorytetem.

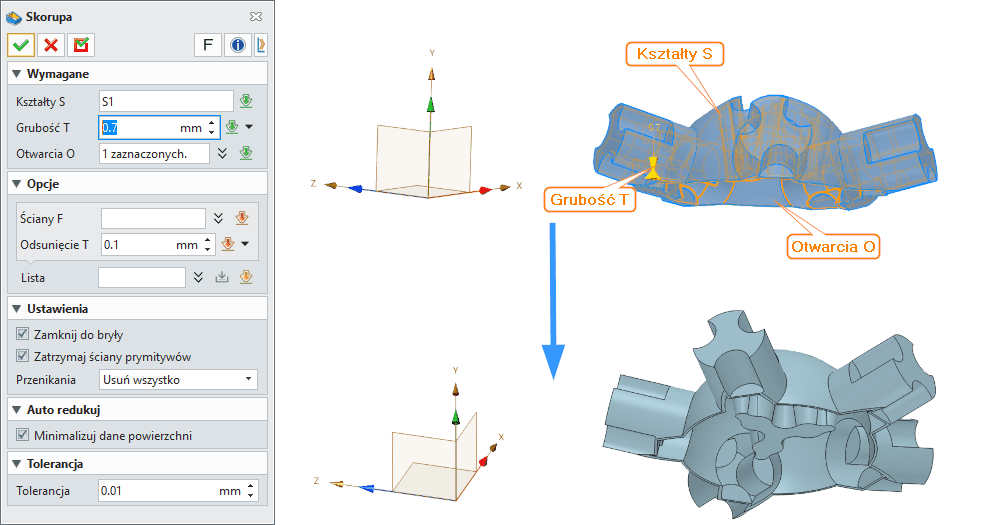

Wymagane dane wejściowe

Kształty S (Shape) — wybierz bryłę, którą chcesz wydrążyć

Grubość T (Thickness) — określ grubość ścianki skorupy

Otwarcia O (Openings) — wybierz ściany, które mają zostać usunięte lub wykluczone z offsetowania, lub kliknij środkowym przyciskiem myszy, aby pominąć tę opcję. Te ściany pozostaną w nowej funkcji, ale nie zostaną przesunięte.

Zakładka Opcje (Options Tab)

Ściany F (Faces) — wybierz ścianę lub ściany do przesunięcia

Odsunięcie T (Offset) — określ wartość przesunięcia. Wartość ujemna oznacza przesunięcie wewnętrzne, wartość dodatnia oznacza przesunięcie zewnętrzne.

Lista (List) — po wprowadzeniu ścian i wartości przesunięcia kliknij środkowym przyciskiem myszy, aby wprowadzić je jako listę. Dwukrotne kliknięcie pozycji na liście spowoduje ponowne wypełnienie wartości w odpowiednich polach, co umożliwi ich edycję. Możesz ustawić różne wartości przesunięcia dla różnych ścian.

Ustawienia (Settings)

Utwórz ściany boczne (Create side faces) — zaznacz to pole, aby utworzyć wymagane ściany boczne podczas offsetowania w celu utrzymania zamkniętej bryły. W większości przypadków dotyczy to tylko otwartych krawędzi. Jeśli to pole nie jest zaznaczone, otwarte krawędzie pozostaną otwarte.

Zachowaj ściany prymitywne (Keep primitive faces) — zaznacz to pole, aby ściany prymitywne pozostały prymitywami po wykonaniu skorupy.

Przecięcia (Intersections) — użyj tej opcji do usuwania samoprzecinających się ścian. Ta opcja wykrywa również zanikające zaokrąglenia, narożniki zaokrągleń i fazki.

• Nie usuwaj (Do not remove) — ignoruj samoprzecinające się ściany

• Usuń szybko (Remove fast) — ograniczone do usuwania samoprzecięć na lub w pobliżu ścian, które stają się całkowicie odwrócone, takich jak zaokrąglenie przesunięte o więcej niż jego promień

• Usuń wszystkie (Remove all) — usuń samoprzecięcia i odwrócone regiony (włącznie z przypadkami odwróconych pętli wewnętrznych). Ściany przecinające inne ściany w kształcie zostaną podzielone.

Automatyczna redukcja (Auto Reduce)

Minimalizuj dane powierzchni (Minimize surface data) — użyj tej opcji, aby zmniejszyć liczbę punktów kontrolnych podczas tworzenia powierzchni. Opcja ta może spowolnić wydajność, ale znacznie zmniejsza gęstość punktów kontrolnych i rozmiar pliku, co znacznie przyspiesza modyfikację powierzchni i kształtów w kolejnych operacjach modelowania.

Tolerancja (Tolerance)

Tolerancja (Tolerance) — ustaw tolerancję lokalną, która jest ważna tylko dla bieżącej komendy. Po zakończeniu komendy w modelowaniu będzie używana tolerancja globalna.

Tipsy i tricki użycia komendy

• Zawsze sprawdzaj najmniejszy promień wklęsłych zaokrągleń w modelu — komenda może się nie powieść, jeśli grubość offsetu jest większa niż promień najmniejszego wklęsłego zaokrąglenia

• Przed zastosowaniem skorupy upewnij się, że model nie zawiera samoprzecinających się powierzchni lub mikrogeometrii

• W przypadku złożonych kształtów rozważ zastosowanie skorupy w wielu krokach zamiast jednej operacji

• Użyj przekroju modelu (Section Analysis) po utworzeniu skorupy, aby zweryfikować równomierność grubości ścianek

• Jeśli skorupa zawodzi, spróbuj zmniejszyć wartość grubości lub dodać większe promienie zaokrągleń przed wykonaniem operacji

• W przypadku części z wieloma grubościami ścianek użyj opcji przesłonięcia grubości (Override) dla poszczególnych ścian

• Zaleca się stosowanie opcji Usuń wszystkie (Remove all) dla skomplikowanych geometrii z wieloma zaokrągleniami

• Pamiętaj, że ściany ze zdefiniowanym już atrybutem przesunięcia mogą być inaczej traktowane — atrybut zostanie najpierw zastosowany

• Dla części wtryskowych zalecana jest równomierna grubość ścianki między 1-5 mm w zależności od materiału i wielkości części

• Skorupa wykonana na wcześniejszym etapie procesu modelowania może wymagać ponownej regeneracji po dodaniu kolejnych operacji

Synonimy komendy w programach CAD 3D

Wydrążenie, Wyskorupienie, Skorupowanie, Powłoka, Cienka ściana, Offsetowanie bryły, Grubość ściany, Tworzenie powłoki
