Równanie krzywej

Umożliwia modelowanie matematyczne krzywej w przestrzeni 3D.

Szkic 3D > Krzywa

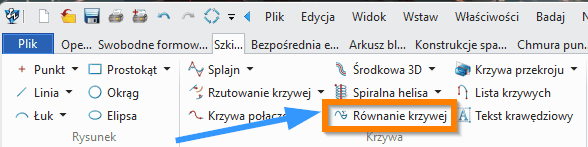

Szkic3D Równanie krzywej ZW3D wstążka

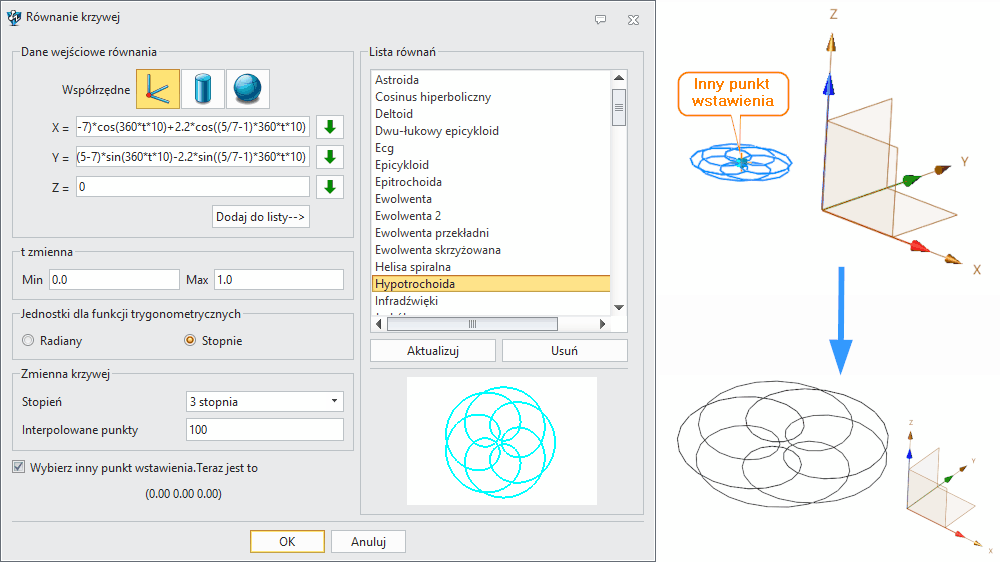

Szkic3D Model matematyczny krzywej ZW3D Panel



Aby wstawić krzywą parametryzowaną równaniami matematycznymi najpierw musimy zdecydować czy użyjemy Współrzędnych:
- Kartezjańskich: Do dyspozycji X, Y, Z.
- Cylindrycznych: definiujemy R, theta, Z.
- Sferycznych: określamy rho, theta, phi.

W równaniach możemy użyć zmiennej t, którą możemy ograniczyć określając Min i Max. Możemy zdefiniować Jednostki dla funkcji trygonometrycznych: Radiany lub Stopnie. Dodatkowo możemy określić Zmienną krzywej, jej Stopień: od 2 do 6 oraz ilość Interpolowanych punktów. Istnieje również możliwość Wybrania innego punktu wstawienia.

Możemy wybrać krzywą z Listy równań - wystarczy kliknąć LPM na nazwie aby pola współrzędnych zostały uzupełnione. Mamy możliwość późniejszej jej edycji.



Synonimy: funkcja krzywej
