Szkic3D

Umożliwia utworzenie szkicu składającego się z linii, krzywych i punktów bezpośrednio w przestrzeni 3D.

Operacje > Podstawowy kształt

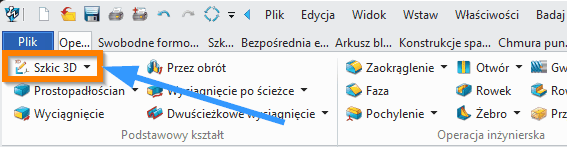

Operacje Szkic3D ZW3D wstążka

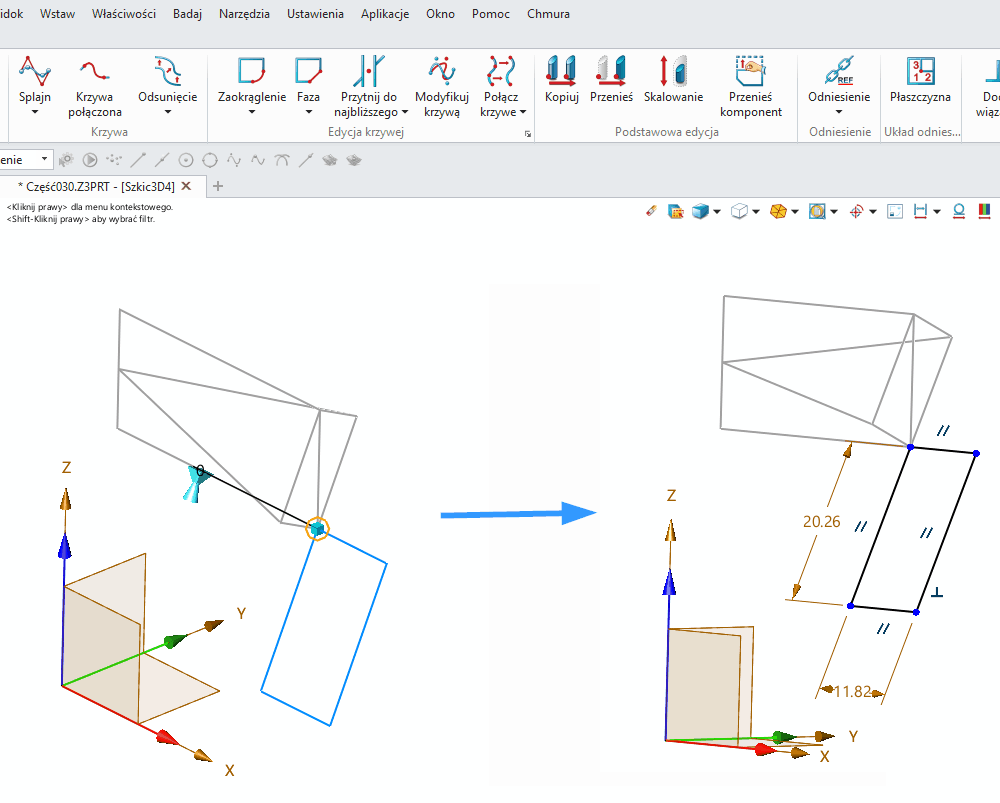

Operacje Szkic3D ZW3D Panel

Szkic 3D (3D Sketch)

Polecenie Szkic 3D pozwala utworzyć szkic przestrzenny jako osobny element w modelu. W odróżnieniu od klasycznego szkicu 2D, nie jest on ograniczony do pojedynczej płaszczyzny – wszystkie linie, krzywe i punkty można definiować bezpośrednio w przestrzeni trójwymiarowej.

Szkic 3D stanowi swoiste połączenie funkcjonalności Szkicownika 2D i Szkicownika 3D:

  • dziedziczy narzędzia rysunkowe oraz parametryzację charakterystyczne dla szkicu 2D,

  • jednocześnie przenosi użytkownika w inną przestrzeń roboczą, typową dla szkiców 3D, co pozwala swobodnie tworzyć i modyfikować geometrię w wielu kierunkach.

Dzięki temu możliwe jest budowanie złożonych profili przestrzennych, które trudno byłoby odwzorować w układzie dwuwymiarowym. Szkic 3D bywa użyteczny przy projektowaniu:

  • trajektorii prowadnic dla operacji wyciągnięć po ścieżce lub rurek,

  • układów przewodów i wiązek,

  • konstrukcji ramowych i szkieletowych.

Jest to odrębny element w strukturze drzewa projektu, a jego edycja odbywa się w trybie pracy zbliżonym do szkicownika, lecz pozbawionym dedykowanego panelu zakładki.

Synonimy po polsku dla „Szkic 3D”

  • Szkic przestrzenny

  • Szkic w przestrzeni

  • Trójwymiarowy szkic

  • Szkic w 3D

  • Szkic przestrzenny modelu

Tabela porównawcza

Program CADPolski (spotykane tłumaczenia)Angielski (oryginał)Krótki opis
ZW3D Szkic 3D 3D Sketch Osobny element w drzewie projektu; łączy funkcje szkicu 2D i 3D, umożliwia parametryzację oraz pełną pracę w przestrzeni.
  Szkic 3D 3D Sketch Umożliwia tworzenie szkicu w przestrzeni, przydatny przy projektowaniu rurek, ram czy ścieżek przewodów.
  Szkic 3D 3D Sketch Działa jako osobny tryb szkicowania w przestrzeni, pozwala na definiowanie profili i trajektorii w wielu płaszczyznach.
  Szkic 3D (rzadziej używane, zwykle: szkic + praca w 3D) 3D Sketch Od wersji 2022 dostępny tryb szkicu przestrzennego, głównie do ścieżek przewodów i trajektorii.
  Szkic przestrzenny 3D Sketch Zaawansowany moduł szkicu przestrzennego, często stosowany w lotnictwie i motoryzacji.
  Szkic w przestrzeni 3D Sketch Tworzy szkic niezależny od płaszczyzny; obsługuje parametryczne wiązania i geometrie pomocnicze.
  Szkic 3D 3D Sketch Wbudowany szkic przestrzenny, używany głównie do definiowania ścieżek i konstrukcji ramowych.
Synonimy: trójwymiarowy szkic
