Zakrzywione wygięcie

Umożliwia zagięcie kształtu korzystając z profilu krzywej.

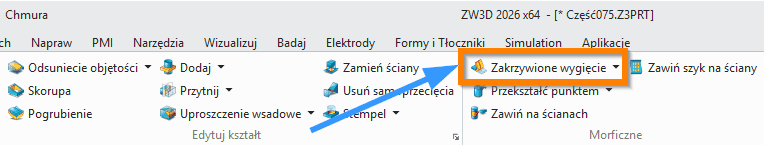

Operacje > Morficzne

Zakrzywione wygięcie (Curved Bend)

Polecenie Zakrzywione wygięcie (Curved Bend) umożliwia zdefiniowanie operacji gięcia wybranego kształtu względem wskazanej krzywej docelowej. W praktyce oznacza to, że wybrany element może zostać wypaczony (zgięty) i przeskalowany tak, by dopasować się do długości oraz przebiegu wybranej krzywej. Polecenie umożliwia automatyczny dobór lub ręczne zdefiniowanie krzywej początkowej, obsługuje również przeskalowanie kształtu względem krzywej docelowej, co daje szerokie możliwości elastycznego modelowania w CAD. Przykładowo, można zaprojektować złożone powierzchnie wygięte wzdłuż ścieżki krzywej, korpusy gięte lub osłony, uwzględniając różne długości i sposoby dopasowania do wybranej trajektorii. Funkcja ta znajduje zastosowanie w projektowaniu elementów wymagających precyzyjnego dopasowania do nieregularnych ścieżek, takich jak listwy ozdobne, obudowy produktów, profile wzdłuż złożonych konturów, czy elementy wyposażenia wnętrz. Dzięki elastyczności w definiowaniu parametrów można tworzyć nietypowe kształty w sposób szybki i intuicyjny.​

Metody i opcje działania komendy

1. Automatycznie z krzywej (Automatic from Curve)

Ta metoda pozwala na automatyczne wyznaczenie krzywej źródłowej i wygięcie kształtu do wskazanej krzywej docelowej. ZW3D automatycznie analizuje geometrię i oblicza optymalną krzywą początkową, co przyspiesza proces projektowania.​

Wymagane dane wejściowe:

• Kształt (Shape) – wybierz obiekt, który ma zostać wygięty

• Do krzywej (To curve) – wskaż krzywą docelową, złożoną z kilku połączonych odcinków i zapewniającą ciągłość co najmniej G1

Opcje gięcia:

• Zagiąć wszystko (Bend all) – wybierz, aby wygiąć cały kształt

• Zagiąć częściowo (Bend partially) – ustaw odległość, na której będzie działała funkcja, aby wygiąć tylko wybrany fragment

Dostępne ustawienia:

• Minimalizuj dane powierzchni (Minimize surface data) – zaznacz, by zredukować ilość wygenerowanych danych powierzchniowych

• Powiększ geometrię do krzywej docelowej (Zoom geometry to target curve) – gdy kształt jest dłuższy niż krzywa docelowa, zaznacz, aby nie wykonywać dodatkowego przetwarzania krzywej docelowej. Odznaczenie powoduje automatyczne dostosowanie długości krzywej

2. Dostosuj z krzywej (Customize from Curve)

Ta metoda daje pełną kontrolę nad procesem gięcia poprzez ręczne określenie zarówno krzywej źródłowej, jak i docelowej. Umożliwia precyzyjne dopasowanie transformacji do specyficznych wymagań projektowych.​

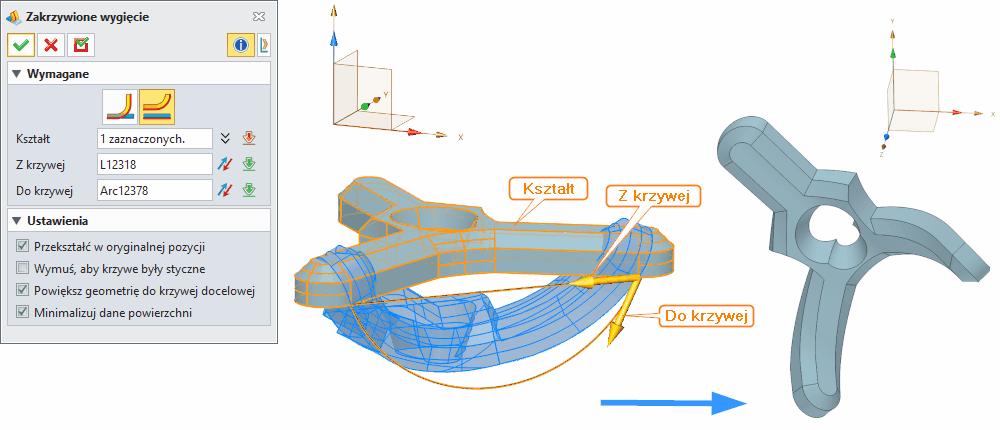

Wymagane dane wejściowe:

• Kształt (Shape) – wybierz obiekt, który ma zostać wygięty

• Z krzywej (From curve) – podaj krzywą źródłową (wejściową)

• Do krzywej (To curve) – wskaż krzywą docelową, określającą docelowy kształt

Dostępne ustawienia:

• Przekształć w oryginalnej pozycji (Morph at original position) – zaznacz, jeśli krzywa docelowa jest dłuższa od kształtu

• Wymuś, aby krzywe były styczne (Force curves to be tangent) – wymusza styczność krzywych dla zapewnienia gładkich przejść i wysokiej jakości powierzchni

• Minimalizuj dane powierzchni (Minimize surface data) – zaznacz, by zredukować ilość wygenerowanych danych powierzchniowych​​

Funkcje dodatkowe, opcje, ustawienia

• Możliwość przełączania kierunku krzywej docelowej za pomocą przycisków kierunku do przodu i do tyłu

• Definiowanie regionu gięcia z dokładnością do milimetra przy wyborze opcji częściowego zagięcia

• Automatyczne obliczanie lub niestandardowe definiowanie krzywej oryginalnej w zależności od wybranej metody

• Kontrola nad przeskalowaniem – opcja dopasowania długości kształtu do krzywej docelowej podczas gięcia

• Podgląd w czasie rzeczywistym pozwalający na bieżące dostosowywanie parametrów przed zatwierdzeniem operacji​​

Tipsy i tricki użycia komendy w oprogramowaniu CAD

• Przed gięciem warto sprawdzić ciągłość krzywych (G1 lub wyższa), co zapobiega błędom podczas operacji​​

• Używanie opcji Minimalizuj dane powierzchni (Minimize surface data) pozwala na szybszą pracę przy złożonych modelach​

• W konfiguracji kształtu i krzywej zaleca się ustawić odpowiedni kierunek, by uniknąć przekształceń geometrycznych niezgodnych z założeniem projektowym

• Można zastosować tę komendę do modelowania nietypowych obudów, osłon, elementów zaginanych w wirtualnej rzeczywistości CAD Funkcja działa również z otwartymi i zamkniętymi kształtami oraz z modelami STL, co zwiększa jej uniwersalność​

• Do tworzenia skomplikowanych przekształceń można łączyć funkcję Zakrzywione wygięcie z innymi narzędziami morfingu dostępnymi w ZW3D, takimi jak Morph with Point czy Morph by Offset​

• Przy projektowaniu elementów wymagających wysokiej jakości powierzchni warto włączyć opcję Wymuś, aby krzywe były styczne (Force curves to be tangent) dla zapewnienia gładkich przejść​​
