Zgięcia

Funkcja pozwala na tworzenie odgięcia stycznego do płaszczyzny powierzchni blachy

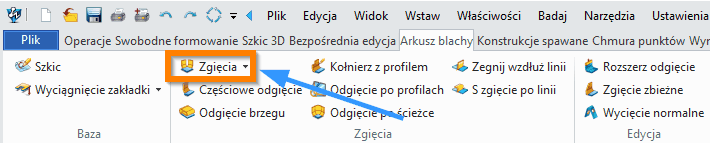

Wstążka > Arkusz blachy > Zgięcia

Aby utworzyć zgięcie w arkuszu blachy potrzebna jest Krawędź. Grubość tworzonego zgięcia jest taka sama jak arkusza blachy (bryły). Zgięcie może mieć pełną długość krawędzi lub być zmodyfikowana przez opcję Typ szerokości: Początek-Koniec oraz Start-długość. Za pomocą opcji Odwróć odgięcia możemy zmienić kierunek gięcia. Za pomocą Parametrów obrzeża i opcji Pozycja możemy modyfikować w jaki sposób będzie generowane zgięcie względem krawędzi bryły.

Przykładowe zgięcie pokazano na poniższym fimie:

Zakładka Właściwości zagięcia otwiera dodatkowe możliwości tworzenia zagięć wedle ustalonych wzorów: Prosty, S zgięcie, Zamknięta, Otwórz, Na wpust, Zawinięcie, Z zgięcie, Zamknięta pętla, Otwarta pętla, Wyśrodkowana pętla.

Film poniżej przedstawia opcję Właściwości zagięcia:

Definicja współczynnika K pozwala na modyfikowanie parametrów gięcia.

Podcięcie umożliwia modyfikację krawędzi prostopadłej:

Dla opcji Podcięcie istnieje szereg ustawień: Podcięcie przy niewystarczającej długości, Definiuj każdą stronę osobno, Podcięcie może mieć kształt: Prostokąt, Zaokrąglony, Rozciągnij, Brak. Definiować możemy również Szerokość podcięcia jak i również Głębokość podcięcia. W obydwu przypadkach mamy możliwość wyboru Proporcji lub Wartości.

Poniżej przedstawiono wyżej opisane opcje:

Przenikanie odgięcia umożliwia przerwanie struktury zagięcia w narożnikach gdy więcej niż jedna krawędź styczna jest zaginana na raz. Pokazano to na filmiku poniżej:

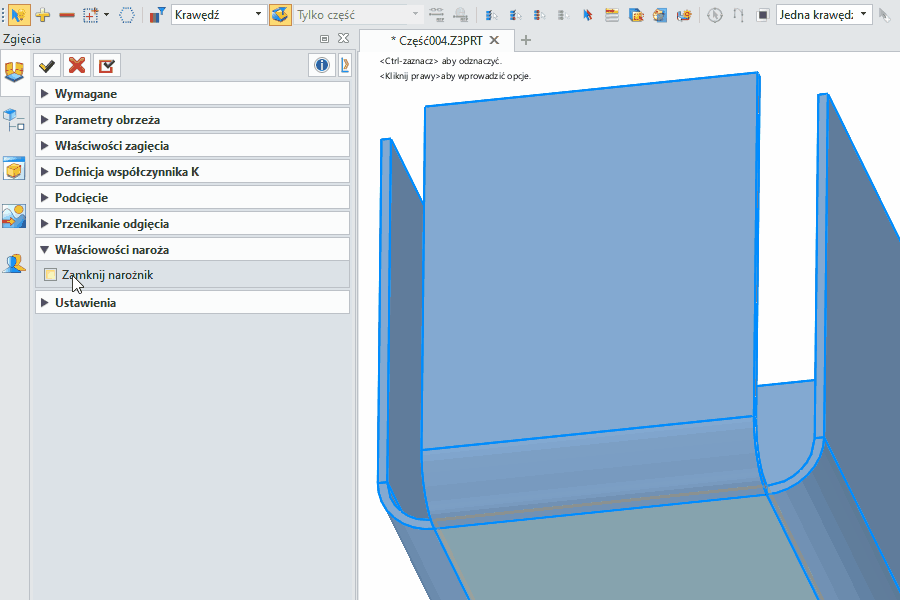

Właściwości naroża uruchamiamy opcją Zamknij narożnik. Możemy zmodyfikować narożnik wieloma opcjami. Ukosowy narożnik pozwala na zmniejszenie i ujednolicenie przerwy, Typ podcięcia modyfikuje podcięcie naroża wedle ustalonych typów: Zamknięta, Okrągłe podcięcie, Prostokątne podcięcie, Podcięcie U, Podcięcie V. Możliwości przedstawiono na poniższym filmie.

W Ustawieniach możemy zdefiniować Tolerancję Płaską.
