Premiera ZW3D 2027 WuKong
Nadeszła nowa wersja naszego programu CAD/CAM – zobacz co się zmieniło
ZW3D 2027 WuKong to przede wszystkim ogromna zmiana w stabilności i wydajności programu – można przyjąć, że od tej wersji zaczyna się nowa generacja, stąd dodatkowa nazwa ZW3D WuKong.
Spis treści
Ulepszenia i poprawki
Przebudowano architekturę programu przez dodanie nowego silnika parametrycznego, co ma wzmocnić powiązania parametrów i obliczanie cech; przekłada się to na wzrost stabilności i wydajności regeneracji modeli.
Podczas testów nowa wersja osiągnęła do 5× lepsze wyniki w porównaniu z poprzednią generacją, biorąc pod uwagę szybkość regeneracji. Wersja 2027 WuKong była testowana przy modelach zawierających ponad 3000 operacji w drzewku historii.
Udało się też znacznie zmniejszyć liczbę błędów związanych ze zmianami wprowadzanymi do historii projektowania. Podczas testów potwierdzono >60% mniej błędów przy aktualizacjach operacji – mniej utraconych odwołań i niespójności między modelem a rysunkiem.
Ponadto w ZW3D 2027 WuKong pojawiły się nowe możliwości w obszarach modelowania, definiowania obróbki i tworzenia dokumentacji technicznej.
Projektowanie

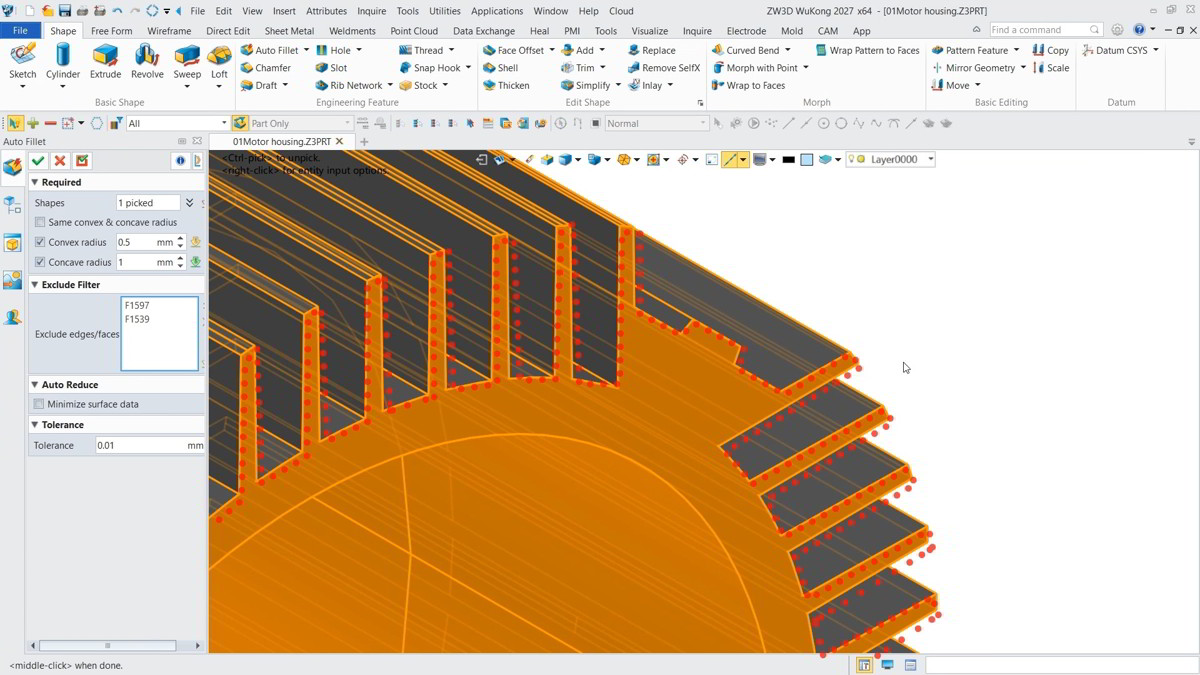

Automatyczne zaokrąglenie
Po wskazaniu kształtu możemy automatycznie dodać zaokrąglenia do krawędzi, albo ustawić różny promień dla krawędzi wklęsłych i wypukłych. Ponadto ZW3D 2027 WuKong oferuje opcję wykluczenia wybranych ścian lub krawędzi.

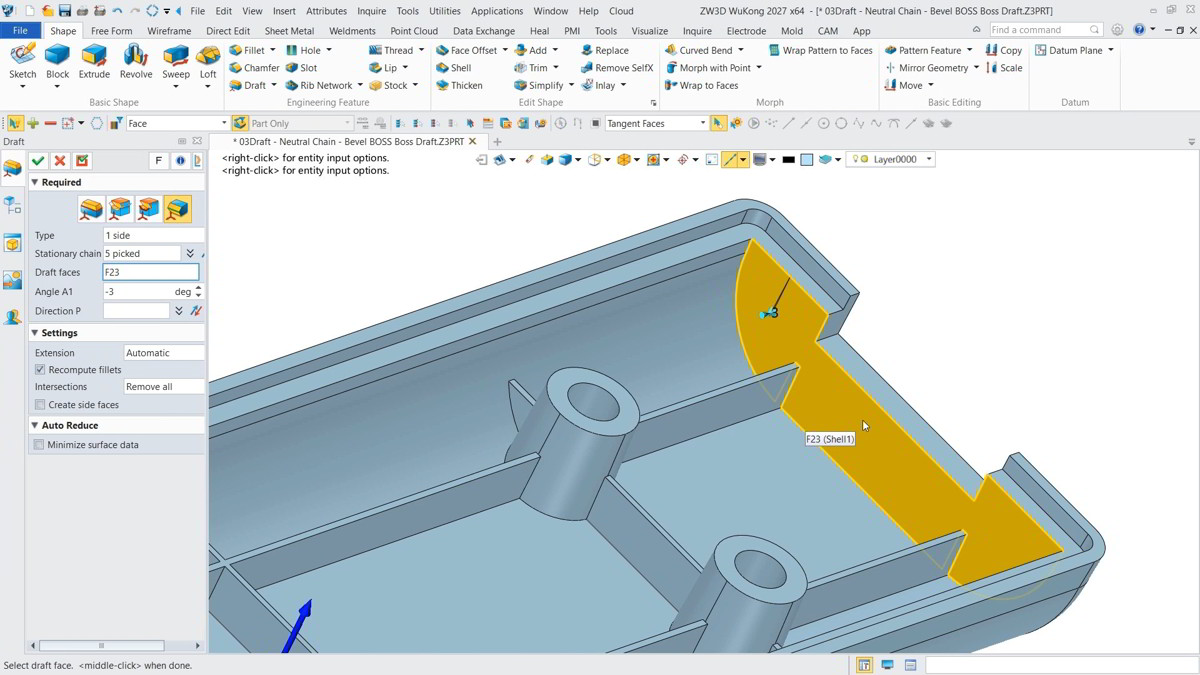

Nieruchomy łańcuch
POCHYLENIE pozwala na dwustronne lub jednostronne pochylenie ścian wzdłuż łańcucha krzywych tak aby łańcuch krzywych pozostał na powierzchni pochylenia lub jej przedłużeniu.
UDF – nowe możliwości
Teraz operację stworzoną przez użytkownika w ZW3D 2027 WuKong edytujemy w specjalnym kreatorze, w którym możemy dodać lub usunąć operacje, wyrażenia lub odniesienia. Ponadto możliwe jest stworzenie nowej operacji na podstawie już istniejącej. Pozwala to na wykorzystanie tej samej sekwencji ze zmienionymi wymiarami w szkic lub zmienionymi parametrami operacji.
Nowy tryb edycji projektu
W oknie konfiguracji mamy teraz do wyboru dwa tryby edycji, geometrii i cechy. Ta druga, nowa opcja daje nam możliwość wyboru dalszych kroków po zaznaczeniu cechy na ekranie. Możemy przejść do trybu edycji operacji jeśli np. zaznaczymy zaokrąglenie. W wersji 2027 WuKong można również edytować operację i zmienić jej parametry, edytować wymiary geometrii, cofnąć historię do tego punktu lub usunąć cechę.
Przekrój 3D obsługuje adnotacje i wymiary
Po dodaniu przekroju do modelu lub złożenia możemy dodawać wymiary, specyfikacje i opisy.
Arkusze Blach
ZW3D 2027 WuKong oferuje kilka nowych funkcji, takich jak: zaokrąglenie blachy, które pozwala na dodanie zaokrągleń do odgięć z zachowaniem możliwość rozłożenia blachy, scal kołnierz, które pozwala na scaleniu kołnierzy kilku odgięć w jeden, również z zachowaniem możliwości rozłożenia blachy. Funkcja Kołnierz łączący pozwala na połącznie dwóch przecinających się kołnierzy lub utworzyć kołnierz łączący pomiędzy dwoma nieprzecinającymi się ścianami, przez wskazanie krawędzi do przedłużenia.
Dokumentacja 2D

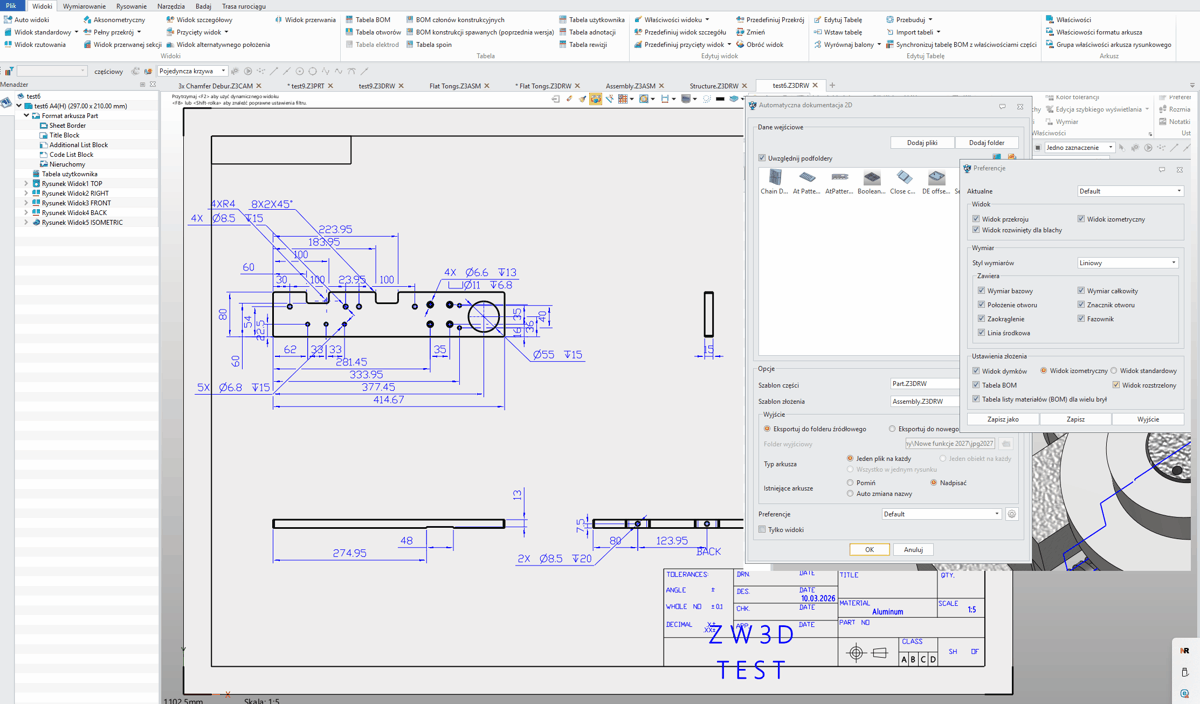

Optymalizacja funkcji Automatyczna dokumentacja
Automatyczna dokumentacja pozwala na generowanie szablonów rysunków odpowiednio dla plików Części i Złożenia. Jeżeli chcemy wygenerować dokumentację dla części wystarczy kliknąć prawym przyciskiem myszy aby przejść do opcji generowania automatycznej dokumentacji.
CAM
Obróbka profilu 2x
Definicja operacji została wzbogacona o możliwość definiowania kierunku skrawania zgodnie z kierunkiem profilu i przeciwnie do profilu.
Zoptymalizowanie operacji Stałe Z
Operacja generuje bardziej równomierną szerokość skrawania na powierzchniach oraz została wzbogacona o funkcje wygładzania narożników.

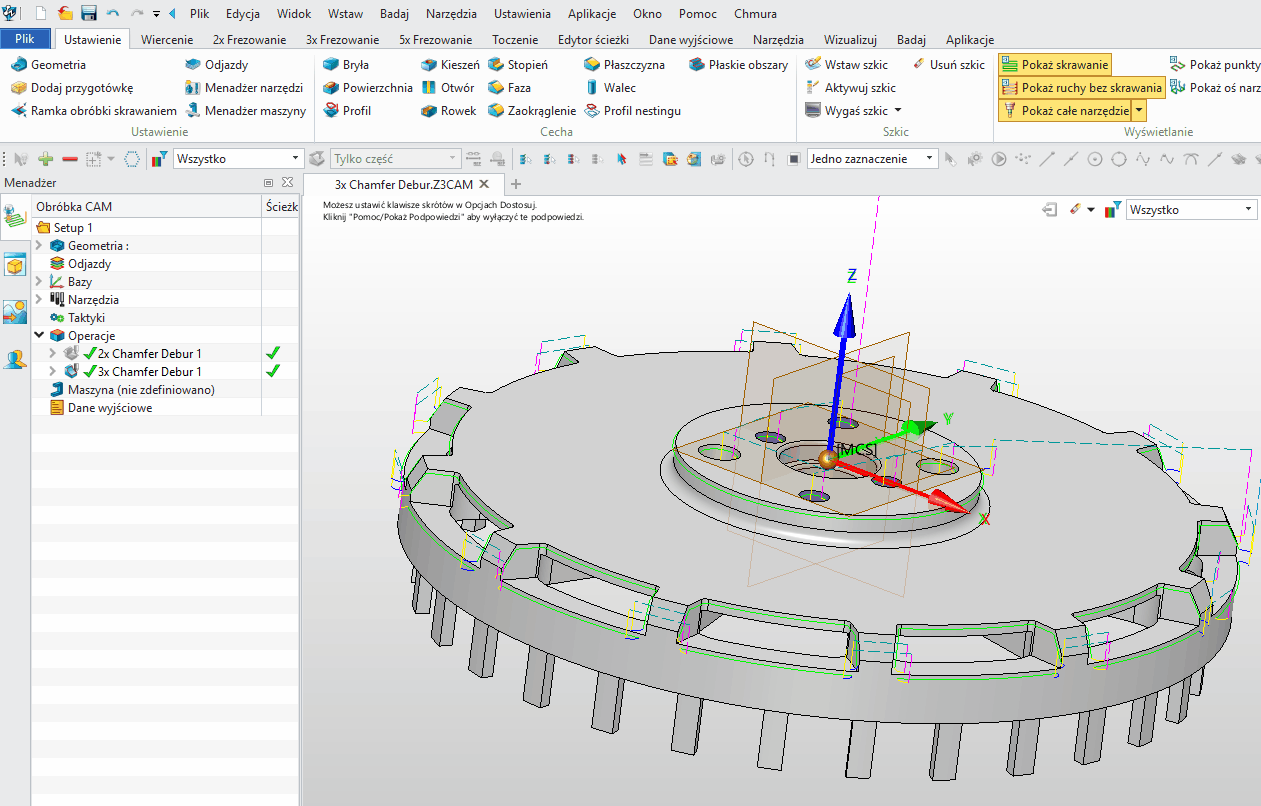

Dodano operację fazowania i gratowania 3x
Operacja wykorzystuje stałą oś narzędzia do usuwania zadziorów z krawędzi. Umożliwia obróbkę krawędzi krzywoliniowych, skośnych i prostych, dlatego sprawdza się szczególnie przy usuwaniu zadziorów z części o złożonej geometrii. We wcześniejszej wersji operacja gratowania była dostępna tylko dla ścian jako cech prowadzących.
W operacji Poziom Z dodano opcję kompensacji narzędzia
Możemy wybrać tę funkcję aby wyeliminować błędy wynikające ze zużycia narzędzia.
Dodano nową funkcję automatycznego programowania elektrod
Jest to zestaw narzędzi umożliwiający automatyczne programowanie jednej elektrody lub całego zestawu elektrod. Od automatycznego rozpoznawania cech do generowania kodu nc.

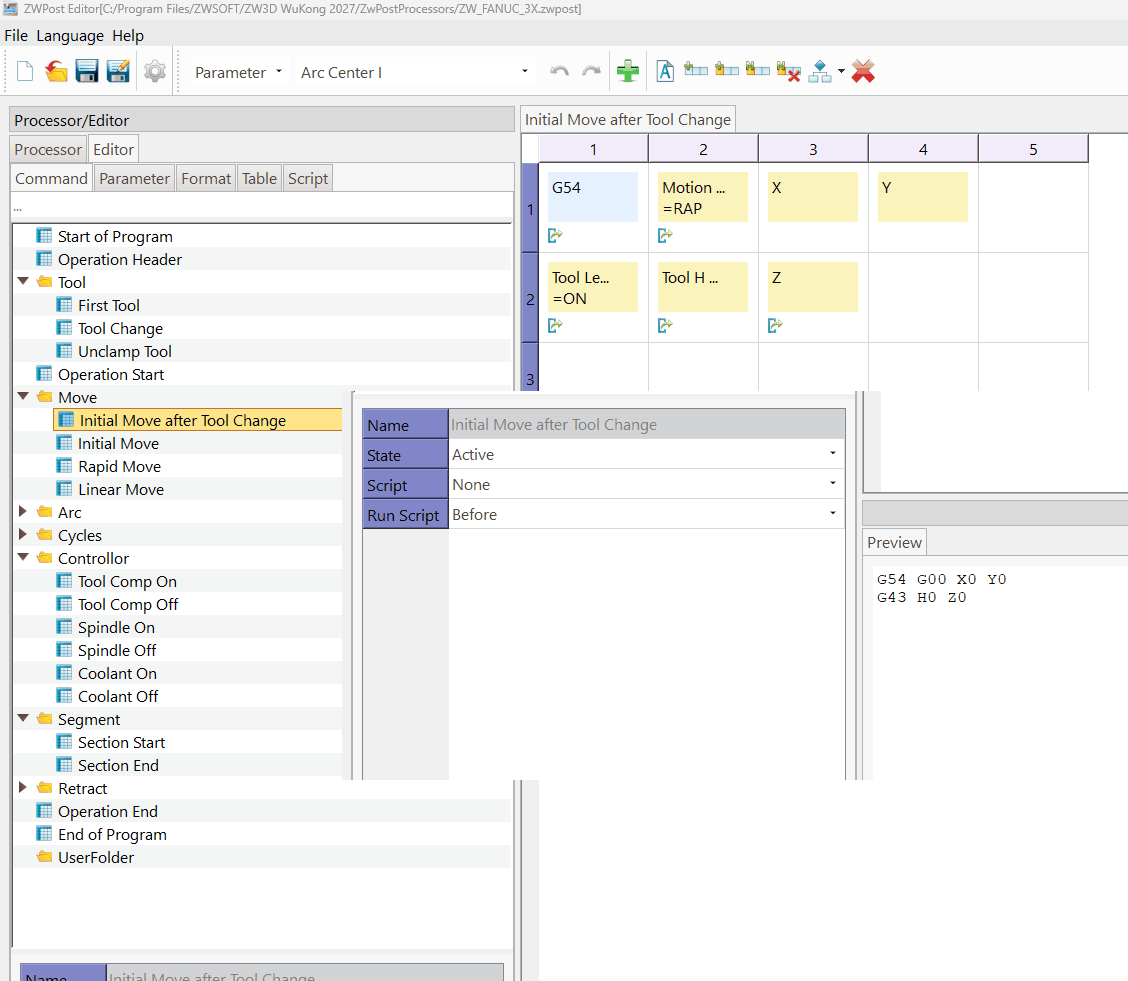

Edytor postprocesora
W ZW3D 2027 WuKong na zakładce Dane wejściowe pojawiła się nowa funkcja, która pozwala na wygodną edycję postprocesora (typu: FANUC, HEIDENHAIN oraz SIEMENS). Wizualna edycja znacznie ułatwia pracę i dostosowanie wbudowanych postprocesorów do naszych potrzeb.
