Linia wydzielenia

Pozwala wydzielić powierzchnię za pomocą pętli - linii, krzywych i krawędzi w części.

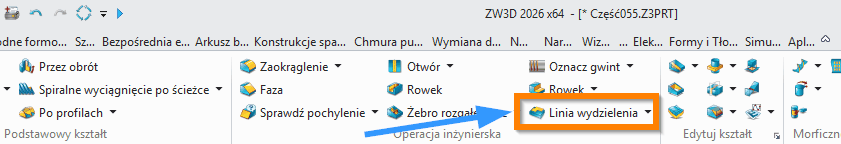

Operacje > Operacja inżynierska

Streszczenie komendy:
Linia wydzielenia (Strip Line) — komenda służy do wyznaczania i wycinania określonych obszarów na podstawie zamkniętych krzywych lub krawędzi na powierzchni modelu.

Metody dla komendy:

• Ekstrakcja powierzchni zamkniętego obszaru ograniczonego krzywymi.

• Wycinanie powierzchni zgodnie z granicami wyznaczonego obszaru.

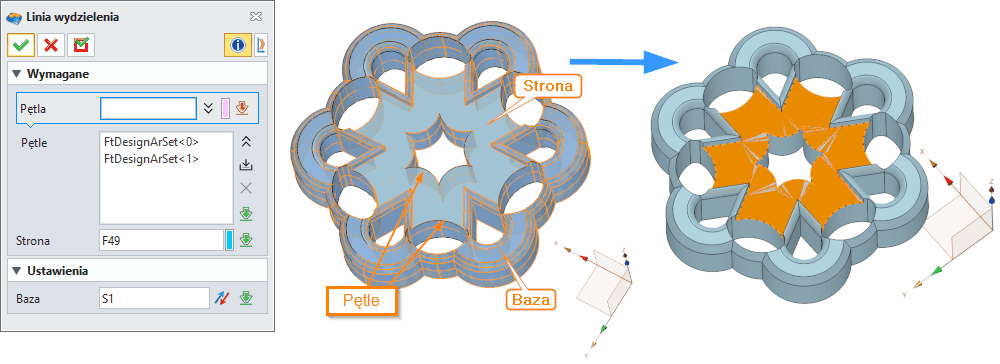

Wymagane dane wejściowe:

• Pętla (Loop) — należy wybrać krzywe, szkice lub krawędzie otaczające wybrany obszar. Muszą tworzyć zamknięty pierścień oraz leżeć na tej samej powierzchni odniesienia.

• Strona (Side) — wybierz, którą część obszaru zachować po wycięciu.

Opcjonalne dane wejściowe:

• Baza (Base) — wybierz bazową powierzchnię lub bryłę, na której znajduje się rysowany pasek/pas.

Opcje dodatkowe:

• Komenda automatycznie wykrywa kompletne, zamknięte pętle.

• Możliwe jest używanie wielu rodzajów krzywych jednocześnie (szkice, krawędzie 3D, splajny).

• Wszystkie wybrane pętle muszą mieścić się na tej samej powierzchni bazowej.

Dodatkowe informacje, tipsy i triki:

• Przy używaniu tej funkcji zaleca się sprawdzanie, czy wszystkie krzywe są faktycznie zamknięte — otwarte krzywe nie zostaną uwzględnione.

• Funkcja przydaje się m.in. w projektowaniu wykrojników i opakowań lub do szybkiego wyodrębniania fragmentów powierzchni do osobnego modelowania.

• Narzędzie pozwala ograniczyć obszary edycji tylko do wskazanych fragmentów modelu, minimalizując czas pracy.

• Prawidłowe wskazanie strony (Side) decyduje o zachowaniu odpowiedniego fragmentu obszaru.

Lista synonimów wyrażenia po polsku:

• Pasek cięcia

• Strefa wycinka

• Wydzielony pas

• Wycięcie wg zamkniętej pętli

• Rysowanie linii odcięcia
