Lokalny układ

Pozwala ustawić dowolną płaszczyznę jako punkt odniesienia dla modelowania i widoków w obrębie części.

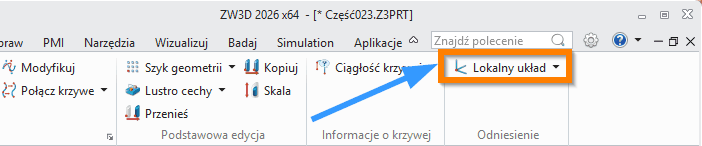

Szkic 3D > Odniesienie

To polecenie pozwala ustawić dowolną płaszczyznę odniesienia jako lokalny układ współrzędnych. Po jego aktywacji standardowe widoki (Góra, Dół, Przód itd.) będą dopasowane do nowego, lokalnego układu. Przykładowo — widok „Góra” odpowiada kierunkowi osi Z lokalnego układu.

Jak ustawić lokalny układ?

Kliknij prawym przyciskiem myszy na wybraną płaszczyznę i wybierz Lokalny układ.

Do dyspozycji mamy trzy metody definiowania Lokalnego ukladu:

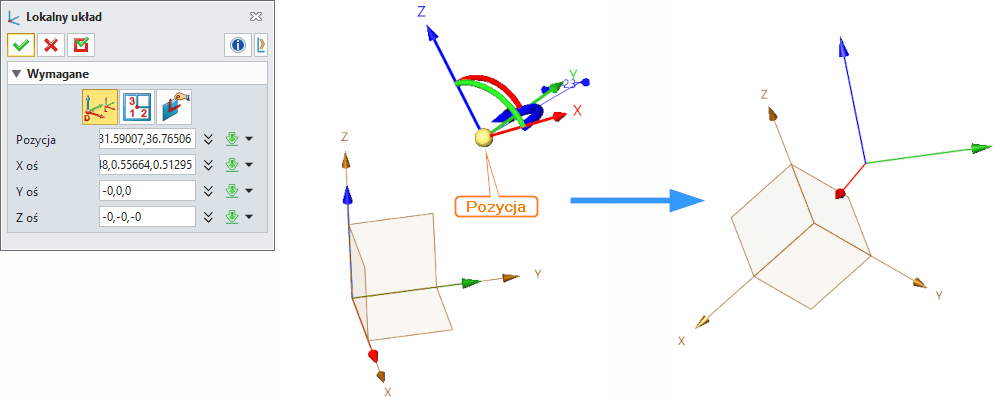

Wstaw lokalny układ współrzędnych – Pozycjonowanie LCS (rysunek powyzej)
Ta metoda ustawia pozycję lokalnego układu współrzędnych (LCS) względem domyślnego układu współrzędnych. Kliknij prawym przyciskiem myszy na LCS i wybierz „Przywróć do układu domyślnego”, aby przywrócić domyślny układ współrzędnych.

Wstaw lokalny układ współrzędnych – Wybór datumu
Ta metoda wybiera płaszczyznę datum jako płaszczyznę XY lokalnego układu współrzędnych.

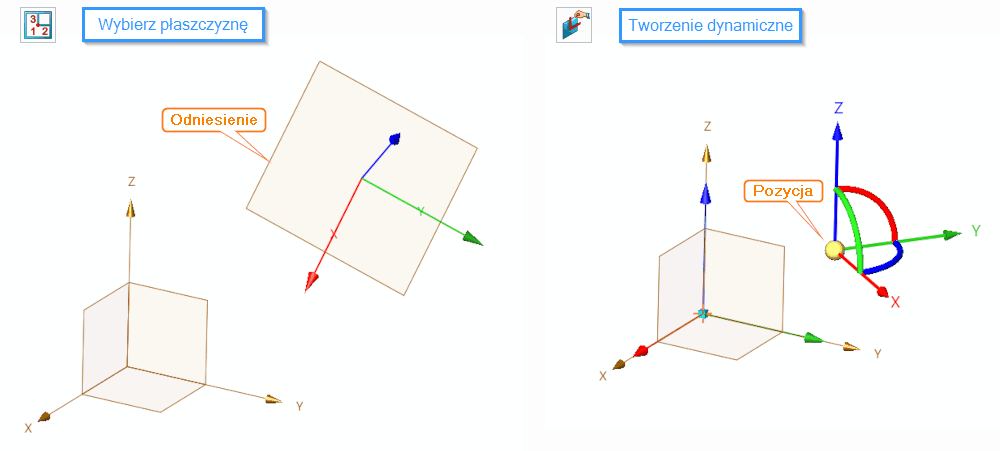

Wstaw lokalny układ współrzędnych – Tworzenie dynamiczne
Ta metoda tworzy lokalny układ współrzędnych przez podanie pozycji początku układu oraz kierunku trzech osi. W ten sposób możesz stworzyć układ współrzędnych, przeciągnąć jego początek oraz dostosować kierunek osi bezpośrednio w obszarze graficznym.
Uwaga: Tworzenie dynamiczne ustawia LCS w bieżącej lokalizacji.

Poniżej przedstawiono pozostałe metody:

Informacje ogólne

• Lokalny układ jest zapisywany jako operacja w historii modelowania.

• Po jego ustawieniu wszystkie współrzędne oraz wartości wprowadzane w oknach poleceń odnoszą się do nowego układu.

• Współrzędne wyświetlane są w prawym dolnym rogu okna graficznego — wystarczy najechać kursorem. Dodatkowo, w zakładce Badaj znajduje się polecenie do ich sprawdzania.

• Jeśli usuniesz płaszczyznę ustawioną jako lokalny układ, program automatycznie przywróci bazowy układ współrzędnych.

• Aby ręcznie wrócić do bazowego układu, ustaw płaszczyznę XY jako lokalny układ.

Porady i uwagi

Uwaga: Przenoszenie lub usuwanie lokalnego układu wpływa na wszystkie operacje dodane po jego ustawieniu — ich współrzędne mogą ulec zmianie.

Jeśli po aktywowaniu polecenia „Lokalny układ” nie została jeszcze wstawiona żadna płaszczyzna, kliknij prawym przyciskiem myszy w puste miejsce w obszarze graficznym i wybierz Wstaw odniesienie, aby ją utworzyć.

Oto tabelka porównawcza terminologii dotyczącej „Lokalnego układu współrzędnych” w różnych popularnych programach CAD, z podziałem na polski i angielski:
