Umożliwia wizualizację przestrzeni parametrycznej krzywej, czyli punktów odpowiadających określonym wartościom parametru krzywej (t) oraz długości łuku (len) w przestrzeni 3D.

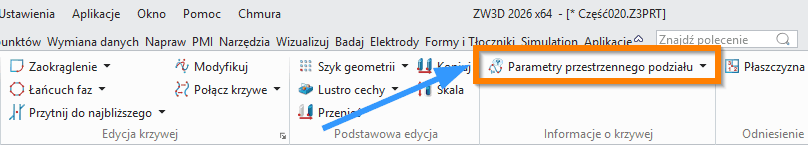

Szkic 3D > Informacje o krzywej
Aby użyć funkcji, wymagane jest wskazanie Krzywych. W Ustawieniach możemy zdefiniować dodatkowe Punkty podziału krzywej.
Dzięki temu można ocenić, czy rozkład punktów wzdłuż krzywej jest równomierny względem długości łuku, czy też nie.
Dla każdej wartości parametru wyświetlane są:
Odpowiedniki i synonimy w innych programach CAD
| Program CAD | Angielska nazwa funkcji | Polska nazwa (tłumaczenie) | Uwagi |
|---|
| ZW3D |
Inquire Curve Parameter Space |
Parametry przestrzennego podziału krzywej |
Nazwa oryginalna |
| |
Curve Parameterization Analysis |
Analiza parametryzacji krzywej |
Czasem dostępne przez Expression Explorer |
| |
Evaluate Curve > Reparameterize / Arc Length Map |
Oceń krzywą > Przeparametryzuj / Mapa długości łuku |
Dla krzywych typu NURBS |
| |
Reparameterize Curve / Parameter Hull |
Przeparametryzuj krzywą / Otoczka parametrów |
Pokazuje układ parametrów |
| |
Inspect > Curve Info (no direct equivalent) |
Oceń > Informacje o krzywej |
Brak pełnego odpowiednika, tylko analiza długości |
| |
Reparameterize / Evaluate Curve / PointAt Parameter |
Przeparametryzuj / Oceń krzywą / Punkt z parametru |
Kombinacja komend |
| |
No direct function; param info via API or macro |
Brak bezpośredniej funkcji |
Dostępne przez makra |
| |
Curve Parameter Visualization / Arc Length Ratio |
Wizualizacja parametrów krzywej / Proporcje długości |
W Generative Shape Design |
| |
No direct function |
Brak dedykowanej funkcji |
Tylko analiza wizualna długości |
| |
Evaluate Spline / Normalized Parameter (Scripting) |
Oceń krzywą / Parametr znormalizowany |
Głównie przez API |
Synonimy i pojęcia pokrewne
| Termin angielski | Termin polski | Znaczenie |
|---|
| Parameter Space |
Przestrzeń parametryczna |
Abstrakcyjna oś wartości t przypisanych punktom krzywej |
| Curve Parameterization |
Parametryzacja krzywej |
Sposób odwzorowania długości na wartość parametru |
| Arc Length Parameterization |
Parametryzacja względem długości łuku |
Gładka, równomierna zmiana parametru względem długości |
| Reparameterize Curve |
Przeparametryzuj krzywą |
Modyfikuj sposób przypisywania wartości t |
| Evaluate Curve at Parameter |
Oceń krzywą w punkcie parametru |
Oblicz pozycję punktu na podstawie wartości t |
| Arc Length Mapping |
Mapowanie długości łuku |
Relacja między długością łuku a wartością t |
✅ Przykładowe zastosowanie:
Przy projektowaniu krzywej NURBS możesz chcieć ocenić, czy punkty kontrolne generują równomierną geometrię.
Jeśli wartości długości łuku w kolejnych krokach rosną nierówno, to parametryzacja nie jest „naturalna” – można wtedy użyć np. funkcji Reparameterize Curve.
Synonimy:
wizualizacja parametrów krzywej
