Umożliwia zbadanie kąta pochylenia ściany względem kierunku wyciągania.

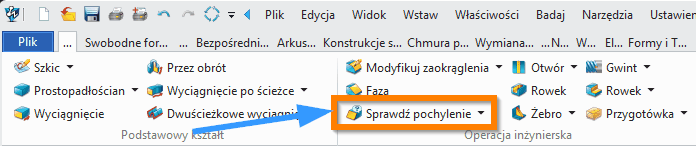

Operacje > Operacja inżynierska

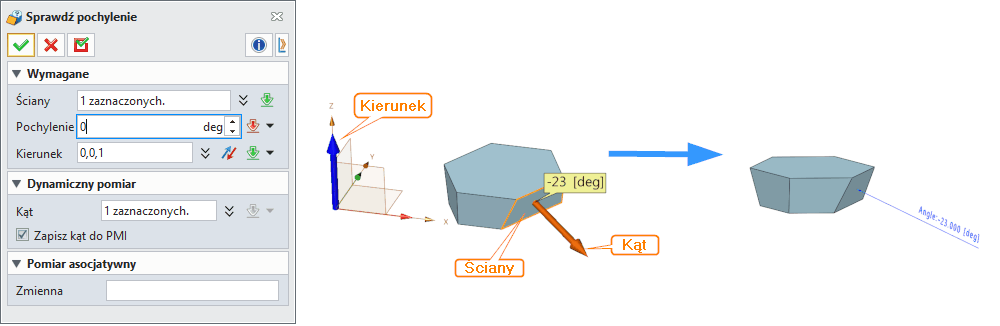

Funkcja służy do sprawdzania, czy wybrane ściany spełniają zadane kryterium kąta pochylenia względem kierunku wyciągania. Na ścianach tworzona jest krzywa oznaczająca obszary, gdzie kąt pochylenia jest mniejszy od zadanego. Wykorzystuje opcję Zmienna (Variable) - opis poniżej.
Kierunek – wybierz kierunek pochylenia. Przy projektach form wtryskowych jest to kierunek wyciągania części z formy.
Jeśli pole pozostanie puste, domyślnym kierunkiem będzie:
normalna do płaszczyzny, jeśli pierwsza wybrana ściana jest płaska,
oś Z lokalnego układu współrzędnych w pozostałych przypadkach.
Opcjonalne dane
Kąt przeglądowy (Browse angle) – wskaż punkt na ścianie, aby wyświetlić kąt pochylenia względem osi Z określonej płaszczyzny odniesienia. Gdy nie podano płaszczyzny odniesienia, używana jest oś Z aktywnej części.
Zapisz kąt do PMI (Save angle into PMI) – tworzy adnotację PMI i wymiar kąta.
Zmienna (Variable) – przypisuje wartości zapytania do zmiennych i zapisuje je w historii części. Umożliwia to wykorzystanie ich w regeneracji modelu w ramach funkcjonalności „rodziny części”.
