Zgrzewanie punktowe

Umożliwia utworzenie zgrzewu punktowego pomiędzy stykającymi się na płask cienkościennymi elementami konstrukcyjnymi.

Konstrukcje spawane > Spoina

Zgrzewanie punktowe (Spot Weld)

Komenda Zgrzewanie punktowe (Spot Weld) w module konstrukcji spawanych systemu ZW3D służy do tworzenia technologicznych połączeń zgrzewanych pomiędzy zachodzącymi na siebie elementami blaszanymi lub cienkościennymi komponentami konstrukcyjnymi. Operacja odwzorowuje proces zgrzewania oporowego punktowego, w którym dwa lub więcej arkuszy materiału zostaje połączonych lokalnie poprzez stopienie materiału pod wpływem nacisku elektrod i przepływu prądu elektrycznego.

W praktyce komenda wykorzystywana jest przede wszystkim podczas projektowania:

• konstrukcji blaszanych,

• obudów urządzeń,

• elementów automotive,

• zespołów z cienkich profili stalowych,

• struktur wykonywanych technologią tłoczenia i zgrzewania.

Narzędzie znajduje się w module Konstrukcje Sprawane (Weldments Toolbar) i pozwala nie tylko odwzorować geometrię zgrzein, ale również automatycznie wygenerować oznaczenia technologiczne PMI (Product Manufacturing Information) wykorzystywane w dokumentacji technicznej oraz modelach MBD (Model Based Definition).

W przeciwieństwie do klasycznych spoin pachwinowych lub czołowych, zgrzewanie punktowe nie tworzy ciągłego materiału wzdłuż krawędzi — połączenie realizowane jest w dyskretnych punktach styku, co odpowiada rzeczywistemu procesowi produkcyjnemu stosowanemu w przemyśle blacharskim.

---

Metody i opcje działania komendy

Komenda umożliwia kilka sposobów definiowania zgrzewów punktowych.

1. Zgrzewanie pojedynczymi punktami

Użytkownik wskazuje pojedyncze punkty geometrii, w których mają zostać utworzone zgrzewy.

Tryb ten stosowany jest gdy:

• liczba połączeń jest niewielka,

• wymagane jest nieregularne rozmieszczenie,

• rozmieszczenie wynika z lokalnych warunków konstrukcyjnych.

2. Zgrzewanie wzorcowe (Pattern)

Po aktywowaniu opcji Szyk (Pattern) możliwe jest automatyczne utworzenie serii zgrzewów według określonego kierunku, liczby wystąpień oraz rozstawu.

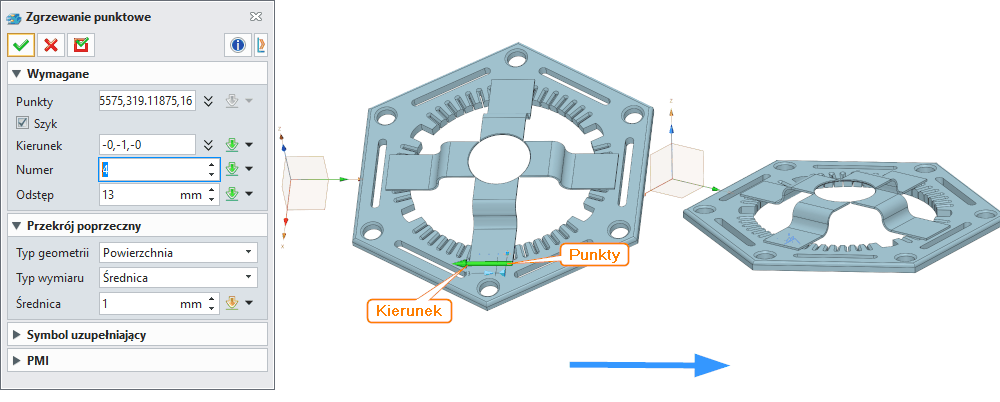

Na podstawie panelu komendy widocznego na ilustracji system wymaga określenia:

• Kierunku (Direction) – definiuje wektor rozmieszczenia kolejnych punktów zgrzewania,

• Liczby (Number) – określa całkowitą ilość zgrzewów,

• Rozstawu (Spacing) – definiuje odległość pomiędzy kolejnymi punktami.

Tryb wzorca znacząco przyspiesza pracę przy projektowaniu:

• paneli blaszanych,

• obudów,

• kratownic cienkościennych,

• struktur automotive zawierających setki powtarzalnych punktów łączenia.

Po wygenerowaniu wzorca system może automatycznie utworzyć wspólne oznaczenie PMI dla całej grupy zgrzewów.

---

Wymagane dane wejściowe komendy

Punkty (Points)

Najważniejszym wymaganym elementem jest wskazanie punktów definiujących lokalizację zgrzewów.

Punkty powinny znajdować się w obszarze kontaktu dwóch zachodzących na siebie powierzchni elementów.

Typowe zastosowania:

• środki otworów technologicznych,

• punkty konstrukcyjne,

• wierzchołki szkicu,

• wcześniej utworzone punkty referencyjne.

Najczęstsze błędy użytkownika:

• wskazanie punktów poza obszarem styku elementów,

• brak fizycznego kontaktu części,

• użycie punktów na powierzchniach nieprzecinających się geometrycznie.

W takich sytuacjach zgrzew może zostać wygenerowany niepoprawnie lub nie zostać utworzony w ogóle.

Kierunek (Direction) — dla wzorca

Opcja dostępna po aktywacji wzorca pozwala określić wektor rozmieszczania zgrzewów.

Kierunek może wynikać z:

• osi modelu,

• krawędzi konstrukcyjnej,

• szkicu,

• geometrii referencyjnej.

Niepoprawnie określony kierunek może powodować rozmieszczenie zgrzewów poza geometrią części.

Numer (Number)

Parametr określający ilość punktów zgrzewania generowanych we wzorcu.

Zbyt duża liczba punktów może prowadzić do:

• nadmiernego zagęszczenia,

• kolizji technologicznych,

• niezgodności z dokumentacją produkcyjną.

Odstęp (Spacing)

Definiuje odległość pomiędzy kolejnymi punktami zgrzewania.

Rozstaw powinien być zgodny z:

• normami produkcyjnymi,

• grubością materiału,

• wymaganiami wytrzymałościowymi połączenia.

Nieprawidłowy rozstaw może powodować lokalne przegrzanie materiału lub osłabienie konstrukcji.

---

Opcjonalne dane wejściowe komendy

Przekrój poprzeczny (Cross Section)

ZW3D umożliwia wybór reprezentacji geometrii zgrzewu:

Powierzcnia (Surface)

Tworzy reprezentację powierzchniową.

Najbardziej wydajna obliczeniowo opcja stosowana przy dużych zespołach.

Linia (Light)

Uproszczona reprezentacja geometryczna.

Przydatna podczas pracy na rozbudowanych zespołach konstrukcyjnych.

Bryła (Solid)

Tworzy pełną bryłową reprezentację zgrzewu.

Stosowana gdy wymagane są:

• realistyczne wizualizacje,

• analizy objętościowe,

• dokładne modele technologiczne.

Typ wymiaru (Dimension Type)

Możliwe sposoby definiowania wielkości zgrzewu:

Średnica (Diameter)

Zgrzew definiowany przez średnicę geometryczną. Najczęściej stosowana metoda modelowania. Określa fizyczną wielkość zgrzewu punktowego.

Wartość wpływa na:

• reprezentację geometryczną,

• czytelność dokumentacji,

• interpretację technologiczną połączenia.

Wytrzymałość (Strength)

Wielkość zgrzewu definiowana parametrem wytrzymałościowym. Pozwala określić nośność połączenia zamiast geometrii. Tryb przydatny przy projektowaniu opartym na danych technologicznych procesu oraz w środowiskach wykorzystujących dane MES lub dokumentację procesową



Funkcje dodatkowe, opcje i ustawienia komendy

Na podstawie panelu komendy oraz dokumentacji system oferuje szereg rozszerzonych ustawień.

Szyk (Pattern)

Opcja aktywująca automatyczne rozmieszczenie grupy zgrzewów.

Na ilustracji widoczne są parametry:

• Punkty — punkt początkowy wzorca,

• Kierunek — wektor rozmieszczenia,

• Numer — liczba instancji,

• Odstęp — odległość między punktami.

Symbol uzupełniający (Supplementary Symbol)

Wykończenie (Finish)

Określa sposób obróbki po wykonaniu połączenia:

Opcja istotna dla dokumentacji warsztatowej.

Spawanie podczas montażu (Field Weld)

Pozwala oznaczyć połączenie wykonywane poza główną lokalizacją produkcji.

Przydatne podczas prefabrykacji.

Rozwidlenie (Tail)

Dodaje „ogon” symbolu spawalniczego.

Można określić:

• typ symbolu,

• opis technologiczny,

• dodatkowy tekst procesu.

PMI Settings

System może automatycznie generować oznaczenia PMI.

Dostępne ustawienia obejmują:

• Przypisz PMI (Assign PMI) — automatyczne tworzenie oznaczeń,

• Odniesienie (Align Plane) — definiowanie płaszczyzny wyrównania symboli,

• Linia bazowa (Base Line) — konfiguracja linii odniesienia,

• Ustawienia ukrywania (Blank Settings) — selektywne ukrywanie elementów oznaczenia.

Możliwe jest ukrycie:

• liczby zgrzewów,

• średnicy lub wytrzymałości,

• konturu,

• ogona symbolu,

• oznaczeń Field Weld.

Podgląd (Preview)

Umożliwia podgląd końcowego symbolu technologicznego jeszcze przed zatwierdzeniem operacji.

Zachowanie po zatwierdzeniu

Po zaakceptowaniu operacji system:

• tworzy geometrię zgrzewów,

• zapisuje cechę parametryczną w drzewie modelu,

• może automatycznie wygenerować PMI,

• pozwala później edytować parametry wzorca.

---

Tipsy i tricki

1. Stosuj wzorce zamiast pojedynczych punktów przy projektowaniu dużych paneli blaszanych — znacząco przyspiesza to modelowanie.

2. Używaj reprezentacji Light lub Surface w dużych zespołach. Pełne bryły zgrzewów mogą niepotrzebnie obciążać model.

3. Definiuj kierunek wzorca względem geometrii konstrukcyjnej, a nie globalnych osi — poprawia to odporność modelu na późniejsze zmiany.

4. Twórz punkty referencyjne w szkicach, aby zachować pełną parametryczność rozmieszczenia zgrzewów.

5. Automatyczne PMI warto pozostawić aktywne, jeśli model będzie wykorzystywany w środowisku MBD lub dokumentacji warsztatowej.

6. Kontroluj minimalne odległości między zgrzewami, aby uniknąć problemów technologicznych podczas produkcji.

7. W modelach importowanych STEP najpierw wykonaj naprawę topologii i sprawdzenie kontaktu powierzchni — brak poprawnego styku często uniemożliwia generowanie zgrzewów.

---

Synonimy komendy w popularnych programach CAD 3D

---

Tabela porównawcza

Program	Nazwa komendy PL	Nazwa komendy EN	Krótki opis
A	Zgrzew punktowy	Spot Weld	Symboliczne oznaczenie połączeń w dokumentacji
S	Zgrzew punktowy	Spot Weld	Definicja połączeń blaszanych z obsługą dokumentacji
I	Zgrzew punktowy	Resistance Weld	Modelowanie zgrzewów w środowisku spawanym
3	Zgrzew punktowy	Spot Weld	Uproszczone odwzorowanie połączeń blaszanych
U	—	—	Brak dedykowanego narzędzia
B	—	—	Modelowanie manualne lub dodatki
On	Zgrzew punktowy	Spot Weld	Funkcjonalność zależna od dodatków
E	Zgrzew punktowy	Spot Weld	Definicja połączeń w module spawanym
A	Połączenie punktowe	Spot Weld	Ograniczona funkcjonalność spawalnicza
G	Zgrzew punktowy	Spot Weld Symbol	Głównie dokumentacja 2D
N	Zgrzew punktowy	Spot Weld	Zaawansowane połączenia technologiczne
C	Zgrzew punktowy	Spot Weld	Parametryczne połączenia produkcyjne
C	Zgrzew punktowy	Spot Welding	Rozbudowane środowisko automotive
F	Zgrzew punktowy	Spot Weld	Funkcjonalność zależna od Workbench

Przykładowy workflow

Poniższy przykład przedstawia typowy proces projektowania połączeń punktowych w ZW3D dla zespołu konstrukcji blaszanej.

Krok 1: Przygotowanie geometrii

1. Załaduj do ZW3D elementy konstrukcyjne w formacie STEP lub IGES
2. Wykonaj naprawę topologii ( Heal/Repair) — sprawdź czy powierzchnie elementów faktycznie się przecinają
3. Upewnij się, że elementy są w odpowiedniej pozycji względem siebie
4. Włącz widoczność warstw pomocniczych jeśli potrzebne

Krok 2: Tworzenie punktów referencyjnych

1. Przejdź do Sketch i utwórz szkic na jednej z powierzchni
2. Zdefiniuj punkty w miejscach przyszłych zgrzewów
3. Użyj więzów geometrycznych (geometric constraints) (symetria, równoodległość) dla precyzyjnego rozmieszczenia
4. Zapisz szkic jako referencję dla kolejnych kroków

Krok 3: Aktywacja komendy Zgrzewanie punktowe (Spot Weld)

1. Otwórz wstążkę Konstrukcje spawane (Weldments Toolbar)
2. Kliknij ikonę Zgrzewanie punktowe (Spot Weld)
3. W panelu komend wybierz tryb Szyk (Pattern) (dla regularnego rozmieszczenia)

Krok 4: Konfiguracja wzorca zgrzewów

1. Wskaż punkt początkowy wzorca (z wcześniej utworzonego szkicu)
2. Zdefiniuj kierunek rozmieszczenia (krawędź lub oś)
3. Wprowadź liczbę zgrzewów (np. 12)
4. Ustaw rozstaw między punktami (np. 50 mm)
5. Aktywuj opcję Preview aby zweryfikować rozmieszczenie

Krok 5: Ustawienie parametrów geometrycznych

1. Wybierz Przekrój poprzeczny (Cross Section) — Powierzchnia (Surface) - dla wydajności lub Bryła (Solid) dla wizualizacji.
2. Zdefiniuj Diameter — typowo 4-6 mm dla blach 1-2 mm
3. Ustaw Typ wymiaru (Dimension Type) na Średnica (Diameter) lub Wytrzymałość (Strength) w zależności od potrzeb

Krok 6: Konfiguracja oznaczeń PMI

1. Aktywuj Przypisz PMI (Assign PMI) — automatyczne tworzenie symboli
2. Ustaw Odniesienie (Align Plane) — wybierz płaszczyznę widoku dla symboli
3. Skonfiguruj Linię bazową (Base Line) — pozycjonowanie linii odniesienia
4. W Ustawieniach ukrywania (Blank Settings) wybierz elementy do ukrycia (np. kontur)

Krok 7: Zatwierdzenie i weryfikacja

1. Kliknij OK w panelu komend
2. Zweryfikuj geometrię w drzewie modelu
3. Sprawdź czy PMI zostały poprawnie przypisane
4. Wykonaj regenerację modelu (Rebuild)

Krok 8: Eksport dokumentacji

1. Użyj Rysunek 2D (Drawing) do generowania rysunków technicznych
2. PMI automatycznie pojawią się na rysunkach
3. Eksportuj do formatu PDF lub DXF dla dokumentacji warsztatowej

---

Zastosowania w przemyśle

Komenda Zgrzewanie punktowe w ZW3D znajduje zastosowanie w wielu sektorach przemysłowych, gdzie wymagane jest precyzyjne modelowanie połączeń punktowych.

Przemysł motoryzacyjny (Automotive)

• Karoserie pojazdów — modelowanie setek punktów zgrzewania paneli nadwozia
• Podwozia i ramy — połączenia elementów konstrukcyjnych
• Komponenty silnikowe — obudowy i osłony z blachy
• Systemy wydechowe — połączenia rur i kolektorów
• Fotele i wnętrza — konstrukcje wsporcze i mocowania

Przemysł AGD i RTV

• Obudowy urządzeń — łączenie paneli przednich i tylnych
• Elementy chłodzące — wymienniki ciepła i radiatory
• Wnętrza lodówek — półki i konstrukcje wewnętrzne
• Kuchenki i piekarniki — elementy grzejne i osłony

Przemysł budowlany i konstrukcje stalowe

• Konstrukcje nośne — kratownice i ramy stalowe
• Elewacje budynków — panele fasadowe i osłony
• Mosty i wiadukty — połączenia elementów konstrukcyjnych
• Hale przemysłowe — konstrukcje dachowe i ścienne

Przemysł lotniczy i kosmiczny

• Panele kadłubów — lekkie konstrukcje z blachy aluminiowej
• Elementy wewnętrzne — konstrukcje kabiny i osprzęt
• Komponenty silników — osłony i obudowy

Przemysł elektroniczny

• Obudowy serwerów — szafy rack i konstrukcje chłodzące
• Komponenty komputerowe — obudowy i chłodzenia
• Urządzenia medyczne — obudowy sprzętu diagnostycznego

Przemysł spożywczy i farmaceutyczny

• Zbiorniki i tanki — konstrukcje ze stali nierdzewnej
• Linie produkcyjne — konstrukcje wsporcze i osłony
• Sprzęt kuchenny — elementy przemysłowe

Przemysł maszynowy

• Maszyny i urządzenia — obudowy ochronne i konstrukcje
• Roboty przemysłowe — elementy konstrukcyjne ramion
• Urządzenia transportowe — taśmociągi i podajniki

---

Podsumowanie

Komenda Zgrzewanie punktowe w ZW3D jest wszechstronnym narzędziem umożliwiającym precyzyjne modelowanie połączeń punktowych w różnych sektorach przemysłowych. Dzięki integracji z systemem PMI oraz możliwości automatycznego generowania wzorców, znacząco przyspiesza proces projektowania i dokumentacji technologicznej.
