Krzywa połączona

Umożliwia zespolenie dwóch krzywych lub ścian krzywą w przestrzeni 3D.

Szkic 3D > Krzywa

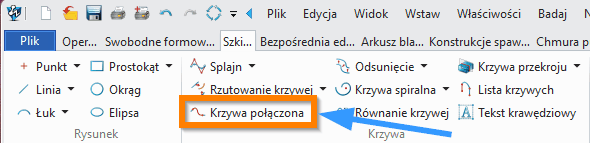

Szkic3D ZW3D Krzywa połączona wstążka

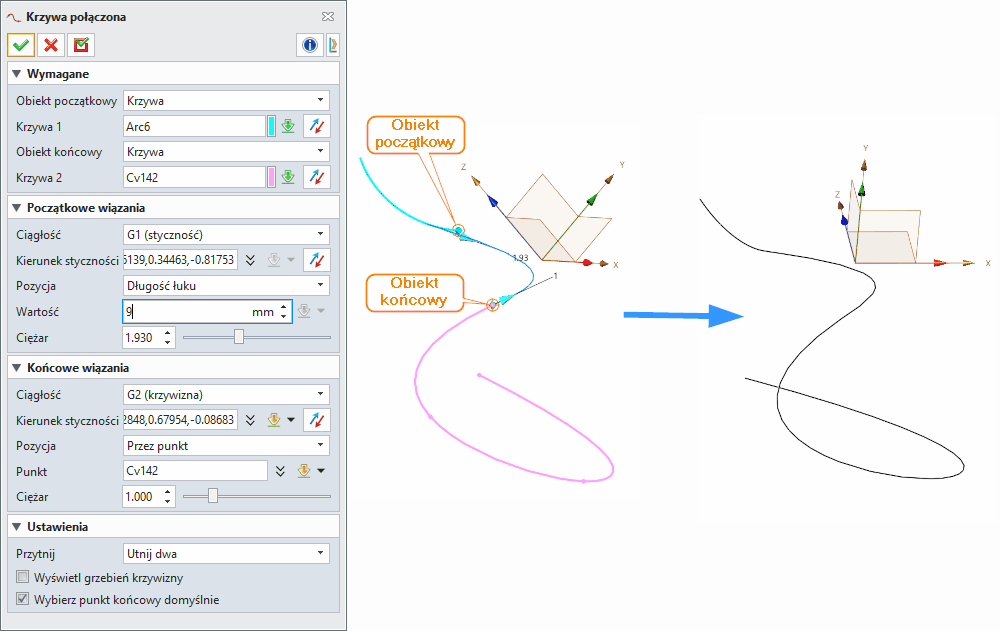

Szkic3D Krzywa połączona Panel ZW3D



Aby użyć funkcji, wymagane jest wskazanie Obiektu początkowego oraz Obiektu końcowego. W zależności czy bedzie to krzywa czy ściana do wyboru będziemy mieli Krzywą 1 i 2 lub Ścianę 1 i 2. Łączenie krzywych pokazano na rysunku powyżej. W polach Początkowe wiązania i Końcowe wiązania możemy ustalić następujące parametry:
- Ciągłość: G0 Styczność, G1 Pozycja, G2 Krzywizna, G3 Przepływ.
- Kierunek styczności jest ustalany automatycznie po wybraniu krzywej. Możemy go odwrócić przyciskiem odwrocenie kierunku lub ponownie samemu zdefiniować.
- Pozycja: Długość łuku, %Długość łuku, Przez punkt.
- Wartość, Wartość%, Punkt: w zależności jaki typ pozycji wybierzemy, możemy ustawić odpowiednie wartości w mm, w %, zdefiniować punkt na krzywej.
- Ciężar: za pomocą suwaka ustalamy siłę z jaką ma oddziaływać wektor kierunku na formowaną krzywą.

W Ustawieniach możemy zdefiniować Przycięcie łączonych krzywych: Utnij dwa, Nie ucinaj, Tnij pierwszy, Tnij drugi. Jeśli wybierzemy cięcie, to łączona krzywa zakończy się w miejscu przez nas wskazanym. Możemy też Wyświetlić grzebień krzywizny oraz zdecydować czy Wybieramy punkt końcowy domyślnie.

Gdy chcemy połączyć krzywą dwie ściany lub ścianę i krzywą, wybieramy Ścianę w polu Obiekt początkowy lub końcowy. Pokazano to na rysunku poniżej:

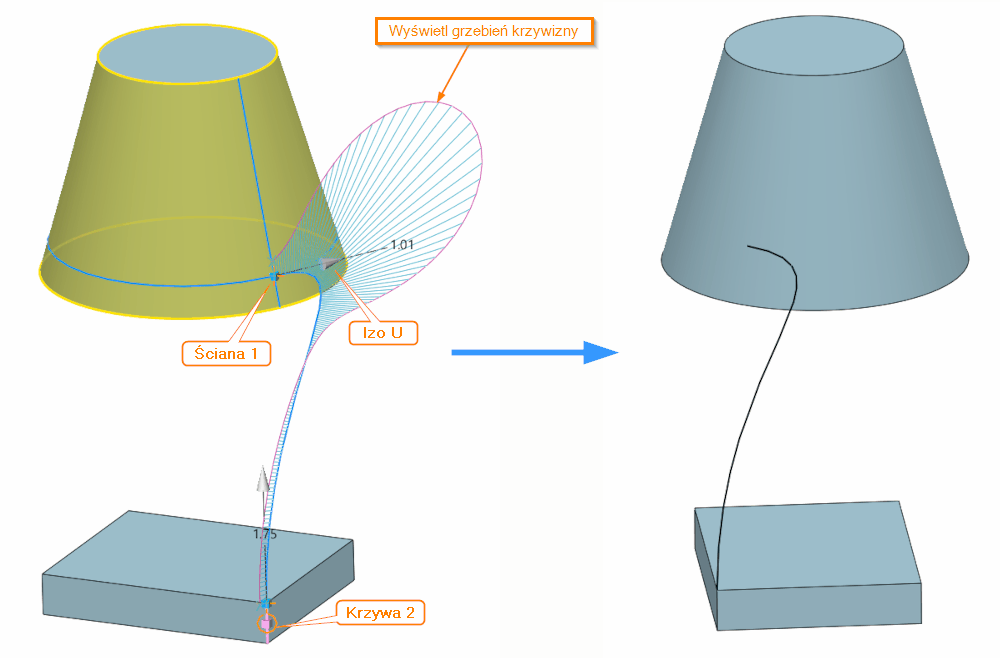

Szkic3D Krzywa zespolone Opcje ZW3D



W polu Początkowe wiązanie, gdy Obiektem początkowym jest ściana, definiujemy parametry:
- Ciągłość: G0 Styczność, G1 Pozycja, G2 Krzywizna, G3 Przepływ.
- Kierunek styczności jest ustalany automatycznie po wybraniu krzywej. Możemy go odwrócić przyciskiem odwrocenie kierunku lub ponownie samemu zdefiniować.
- Kierunek krzywej połączonej: Segmentowa, Izo U, Izo V.
- Kąt, Izo U, Izo V: w zależności od wcześniej wybranego typu, ustalamy kąt lub siłę oddziaływania izolinii U lub V.
- Ciężar: za pomocą suwaka ustalamy siłę z jaką ma oddziaływać wektor kierunku na formowaną krzywą.

Synonimy: krzywa zespolona
