Wykres krzywizny

Umożliwia graficzne przedstawienie krzywizny krzywej lub krawędzi w postaci tzw. grzebienia krzywizny – zbioru linii prostopadłych do krzywej, których długość odzwierciedla lokalną krzywiznę w przestrzeni 3D.

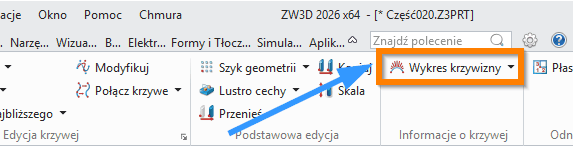

Szkic 3D > Informacje o krzywej

\

Aby uzyć funkcji, wymagane jest wskazanie Krzywych.

Do czego służy to polecenie?

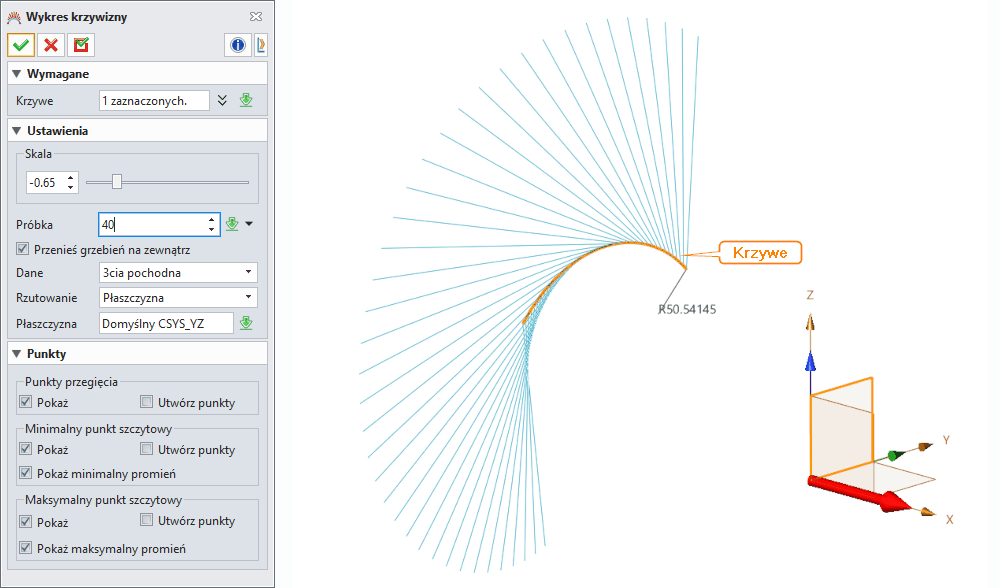

Polecenie Wykres krzywizny umożliwia wizualną analizę krzywizny krzywej lub krawędzi. Na ekranie pojawia się tzw. grzebień krzywizny – linie prostopadłe do krzywej, których długość pokazuje stopień jej wygięcia w danym miejscu.

To narzędzie jest szczególnie przydatne przy projektowaniu kształtów organicznych, dopasowywaniu krzywych stycznych oraz ocenie ciągłości geometrycznej (C0, C1, C2).

Jak korzystać z funkcji?

1. Wybierz krzywą lub krawędź

Kliknij obiekt, którego krzywiznę chcesz przeanalizować.
Krzywe mogą pochodzić z części, szkicu, zespołu lub poziomu CAM.

2. Zatwierdź wybór

Kliknij środkowy przycisk myszy, aby rozpocząć analizę.
Grzebień zostanie wyświetlony tymczasowo – znika po przerysowaniu widoku.

3. Skorzystaj z opcji dodatkowych:

Wskazówki użytkowe:

• X na końcu pierwszego i ostatniego „zęba” pomaga w lokalizacji granic krzywej.

• Jeśli dwie krzywe są styczne, system wyświetla tylko jeden „ząb”.

• Jeżeli w miejscu styku pojawiają się dwa „zęby” z X – oznacza to nieciągłość.

Odpowiedniki w innych programach CAD

Czym jest grzebień krzywizny?

To narzędzie do wizualizacji, które przedstawia zmiany krzywizny na długości krzywej.
Dłuższe linie = większe wygięcie.
Umożliwia szybką ocenę jakości projektowanych kształtów i połączeń.
