Umożliwia rozszerzenie lub skrócenie krzywej w zależności do innej krzywej w przestrzeni 3D.

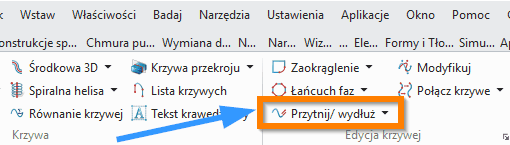

Szkic 3D > Edycja krzywej
Aby użyć funkcji, wymagane jest wskazanie Krzywej oraz określenie Typu długości:
- Wartość: możemy zdefiniować Długość w mm.

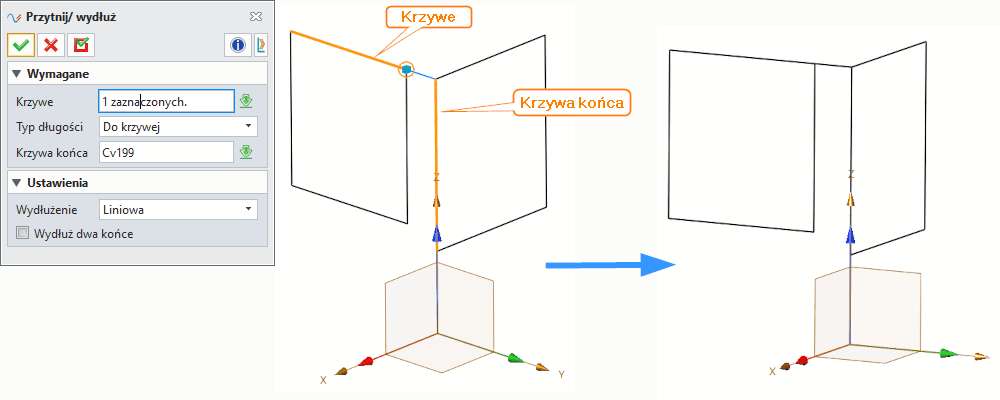

- Do krzywej: możemy wskazać Krzywą końca co pokazano na rysunku powyżej.
- Do ściany: możemy wskazać Ścianę końca i przedłużyć lub skrócić Krzywą.
Funkcja przycina lub wydłuża krzywą krawędziową lub krawędź czołową o określoną długość. Długość jest mierzona stycznie do lub wzdłuż krzywej. Jeśli wybrana jest krawędź, krzywa jest najpierw pobierana z krawędzi.
Jeśli krzywa jest linią podziału formy, rozszerza się tylko do granicy przestrzeni parametrów ściany, z której została wyodrębniona.
Ustawienia pozwalają na modyfikację typu Wydłużenia:
- Liniowa: Rozszerzenie następuje po ścieżce liniowej. Ciągnie się od końca w kierunku stycznej, ale krzywizna nie jest dopasowana. Powoduje to między innymi nieciągłość widzenia.
- Łuk: Rozszerzenie następuje po okrągłej ścieżce w kierunku krzywizny. Pasuje do istniejącej krzywizny, ale jeśli wysuniesz się zbyt daleko, zegnie się z powrotem w kierunku przeciwnym do kierunku stycznej. Jeśli chcesz przedłużyć krzywą do innej krzywej lub powierzchni, możesz się to nie udać.
- Odbicie: Rozszerzenie następuje po ścieżce odbijającej przeciwnej do kierunku krzywizny
- Malejąca krzywizna: Pozwala zachować ładne właściwości zarówno liniowe jak i kołowe. Dopasowuje krzywiznę na końcu i ponieważ krzywizna zmniejsza się, ostatecznie staje się liniowa i odchodzi od krzywej lub końca powierzchni.
Dodatkowo możemy Wydłużyć dwa końce (gdy odznaczone pracujemy tylko na skracanej / wydłużanej krzywej).
Synonimy:
dostosuj długość
