Krzywe podziałowe ściany

Pozwala na tworzenie ogólnych krzywych powierzchni obiektów w przestrzeni 3D.

Szkic 3D > Krzywa

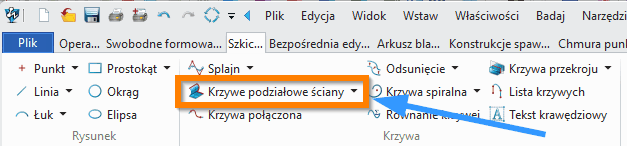

Szkic3D ZW3D Krzywe podziałowe ściany wstążka

Szkic3D Krzywe podziałowe ściany Panel ZW3D



Aby skorzystać z funkcji,  wymagane jest wskazanie Ścian i Krawędzi. To polecenie jest przydatne przy tworzeniu ogólnych krzywych powierzchni, dla których nie jest potrzebna funkcjonalność poleceń linii podziału. Krzywe powierzchni mogą być szybko generowane wokół wybranych ścian lub poprzez rzutowanie szkiców i krzywych 3D na te ściany. Do wyboru mamy dwie opcje dla funkcji:

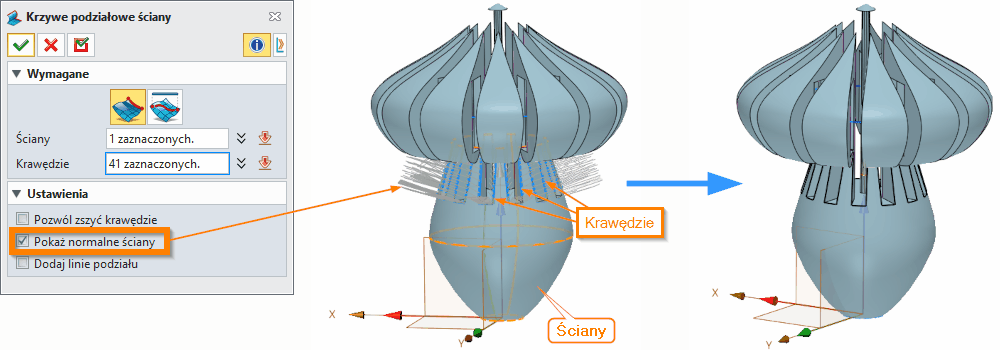

- Utwórz krzywe ściany z krawędzi, pokazano to na rysunku powyżej.

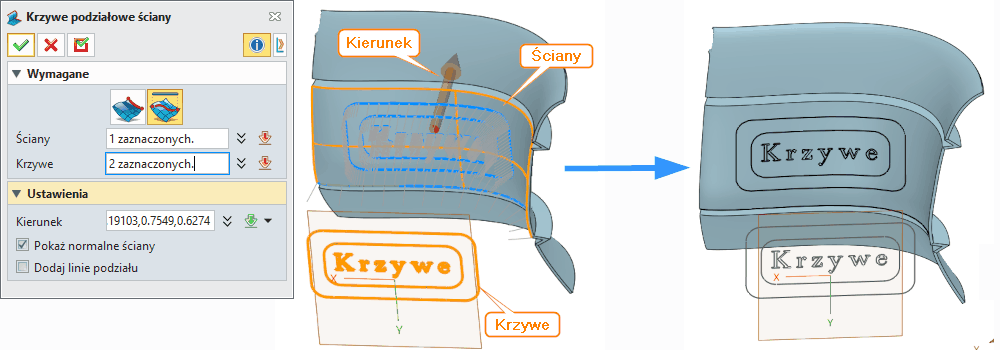

- Utwórz krzywe ściany z rzutowanych krzywych, pokazano to na rysunku poniżej.



Szkic3D Krzywe graniczne powierzchni ZW3D Opcje

W Ustawieniach możemy:

Pozwól zszyć krawędzie
Zaznacz to pole, jeśli chcesz utworzyć krzywe powierzchni wzdłuż krawędzi szwów. Krawędź szwu ma tę samą ścianę po obu stronach. Jeśli wybierzesz szew jako krawędź w polu Krawędzie, zostanie z niego utworzona krzywa powierzchni tylko wtedy, gdy ta opcja będzie zaznaczona. Opcja ta dotyczy wyłącznie jawnie wybranych krawędzi szwów i nie zmienia domyślnego zachowania polecenia, gdy pole Krawędzie jest puste.

Kierunek
Krzywe są rzutowane na wybrane ściany wzdłuż kierunku określonego w tym polu. Jeśli nie zostanie wskazany kierunek, rzutowanie odbywa się w kierunku minimalnej odległości pomiędzy krzywą a każdą powierzchnią.

Pokaż normalne ściany
Zaznacz to pole, aby wyświetlić wektory normalne do ścian w miejscach, gdzie mają zostać utworzone krzywe powierzchni. Może to pomóc w jednoznacznym określeniu, na której dokładnie ścianie zostanie zdefiniowana dana krzywa. Wektory normalne są widoczne tylko podczas podglądu wyników polecenia i nie są wyświetlane po jego zakończeniu. Domyślnie opcja ta jest zaznaczona.

Dodaj linie podziału
Zaznacz to pole, jeśli chcesz, aby wybrane krawędzie zostały dodane jako linie podziału.

Synonimy: krzywe graniczne powierzchni
