Oznacz otwory

Umożliwia rozpoznanie i oflagowanie otworu, jeśli nie był on wykonany funkcją Otwór.

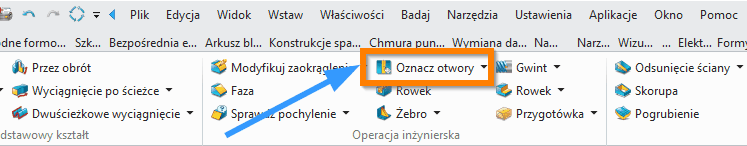

Operacje > Operacja inżynierska

Jeśli powierzchnia zawiera otwory, które nie zostały utworzone poleceniem Otwór (Hole Feature), użyj polecenia Oznacz otwór (Flag Hole), aby przypisać im atrybuty otworów – dzięki temu arkusze rysunkowe rozpoznają je jako otwory.

Polecenie rozpoznaje otwory na jednej powierzchni, przy czym powierzchnia ta może zawierać dowolną ich liczbę. Można też wskazać konkretne powierzchnie składające się na otwór, jeśli nie chcemy, by wszystkie otwory na wybranej powierzchni zostały oznaczone.

Uwagi (Notes)
Podczas działania polecenia dla wszystkich otworów posiadających już atrybuty otworów wyświetlane są linie osiowe. Takie otwory nie mogą być wybrane.

Wymagane dane (Required Inputs)

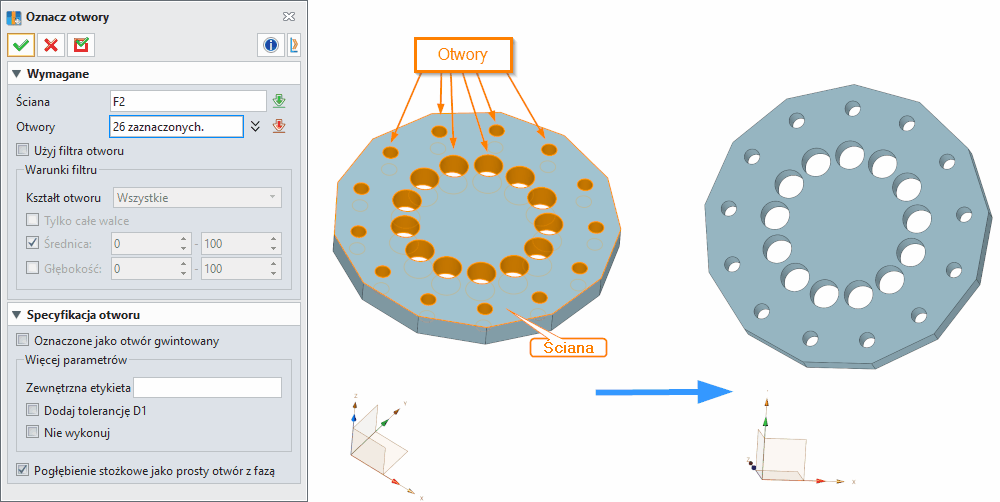

Powierzchnia (Face)
Wskaż powierzchnię bazową zawierającą otwory.

Otwór (Hole)
Wybierz powierzchnię cylindryczną dla każdego otworu albo kliknij środkowym przyciskiem myszy i pozostaw to pole puste, aby ZW3D automatycznie wykrył wszystkie dostępne otwory (patrz wyżej). Wystarczy wskazać jedną powierzchnię cylindryczną dla otworu. ZW3D znajdzie pozostałe powierzchnie otworu z nim połączone i oznaczy je jako jeden otwór.

Filtr otworów (Use hole filter)
Zaznacz to pole, aby określić kształt, średnicę i głębokość otworów. Zostaną wybrane powierzchnie spełniające te warunki.

Kształt otworu (Hole shape)
Wybierz kształt otworu lub wszystkie kształty.

Średnica (Diameter)
Ustaw zakres średnicy.

Głębokość (Depth)
Ustaw zakres głębokości.

Dane opcjonalne – Specyfikacja otworu (Optional Inputs – Hole Specification)

Oznacz jako otwór gwintowany (Flagged as thread hole)
Opcje te służą do przypisania atrybutów gwintu. Można dzięki nim wyświetlać gwinty symboliczne w widokach rysunkowych, jeśli włączona jest opcja Show threads (Pokaż gwinty) w formularzu atrybutów widoku lub w formularzach tworzenia widoków rysunkowych.

Dopasuj rozmiar gwintu do cylindra (Match thread size to cylinder)
Domyślnie zaznaczone – wymusza automatyczne dopasowanie i nie pozwala użytkownikowi zmieniać ustawień. Po odznaczeniu można wybrać inne rozmiary.

Typ (Type)
Wybierz typ gwintu z listy rozwijanej.

Rozmiar (Size)
Określ rozmiar gwintu.

Średnica (Diameter)
Jeśli Typ = Custom (Własny), wpisz średnicę gwintu.

Skok i liczba zwojów/jednostkę (Pitch and Thrds/Unit)
Dla wszystkich typów poza Custom wartości te podawane są automatycznie przy zmianie średnicy. W przypadku Custom można ustawić wszystkie parametry ręcznie.

Typ głębokości (Depth type)
Określ rodzaj głębokości gwintu. Przy wyborze Full (Pełna) głębokość gwintu odpowiada głębokości otworu. Można też zdefiniować głębokość niestandardową.

Głębokość (Depth)
Jeśli Depth type = Custom, użytkownik może określić własną głębokość gwintu.

Etykieta otworu (Callout label)
Dowolny tekst, który ma pojawić się jako opis otworu. Obsługiwane przez polecenie Hole Callout Dimension (Wymiarowanie opisów otworów) na poziomie arkusza rysunkowego. Liczbę miejsc po przecinku dla etykiet można ustawić w Style Manager (Menedżer stylów).

Dodaj tolerancję D1/D2 (Add D1 tolerance/Add D2 tolerance)
Zaznacz to pole, aby zastosować atrybuty tolerancji.

Górna granica (Upper limit)
Wpisz maksymalną wartość tolerancji.

Dolna granica (Lower limit)
Wpisz minimalną (ujemną) wartość tolerancji.

Klasa gwintu (Thread class)
Określ klasę gwintu.

Nie wykonuj (Do not machine)
Otwory oznaczone tym atrybutem są ignorowane w ZW3D CAM. Przykład: otwory w płycie zaimportowanej z katalogu nie będą obrabiane ponownie.

Pogłębienie stożkowe jako proste z fazą C (Counter-Sink as simple with C)
Zaznacz to pole, aby oznaczyć otwór pogłębiony stożkowo jako prosty otwór z fazą.
