Rowek

Streszczenie komendy:

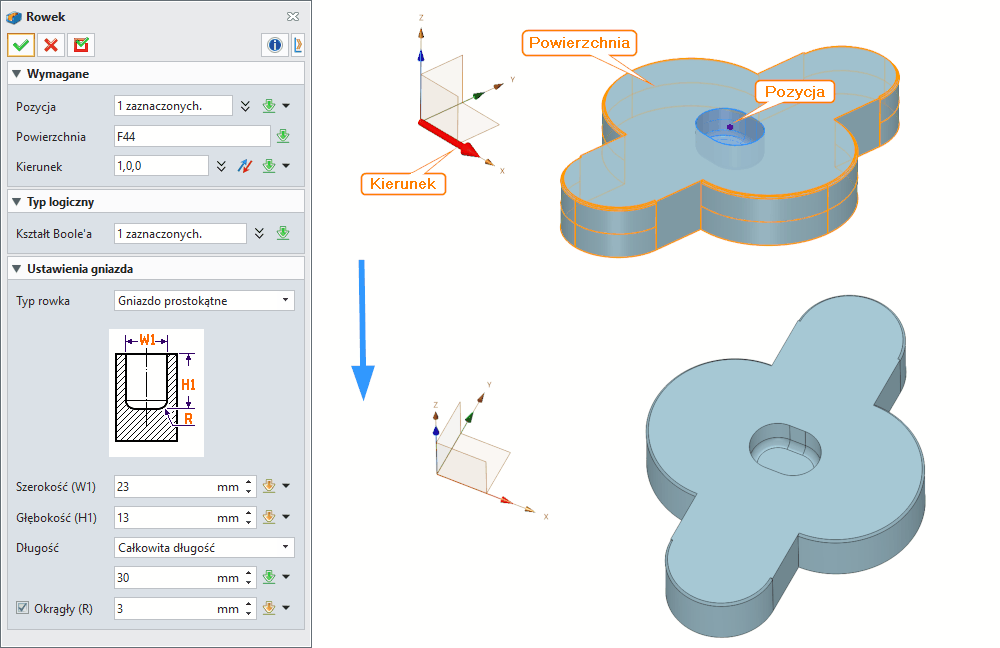

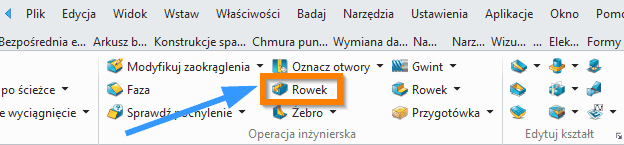

Polecenie Rowek (Slot) służy do tworzenia wycięć typu slot (gniazdo, szczelina) na wybranej powierzchni części modelu CAD. Pozwala na precyzyjne definiowanie położenia, typu i wymiarów wycięcia.

Metody dla komendy:

• Wskazanie lokalizacji slotu na modelu

• Wybór powierzchni (Face), na której powstaje slot

• Zaznaczenie opcji slotu pierścieniowego (Ring slot)

• Wybór bryły do operacji boolowskiej (Boolean shapes), jeśli wymagane

• Wybór typu slotu (prostokątny, sferyczny, jaskółczy ogon, T-slot)

• Parametryzacja szerokości, głębokości, długości slotu

• Zdefiniowanie kąta dna dla slotu typu jaskółczy ogon

• Dodanie promienia zaokrąglenia krawędzi slotu (fillet)

Wymagane dane wejściowe:

• Lokalizacja (Location): Punkt określający położenie slotu

• Powierzchnia (Face): Miejsce utworzenia slotu

• Bryła boolowska (Boolean shapes): Określenie, z którą bryłą powiązać slot (jeśli wymagane)

• Wybor slotu pierścieniowego (Ring slot): Tak/Nie

Opcjonalne dane wejściowe:

• Typ slotu (Slot type): Prostokątny, sferyczny, jaskółczy ogon, T-slot

• Szerokość slotu (Slot width): wartość numeryczna

• Głębokość slotu (Slot depth): wartość numeryczna

• Długość slotu/tryb (Slot length): Całkowita, przez początek, przez koniec, przez całość

• Kąt dna (Bottom angle): parametr dla jaskółczego ogona

• Promień zaokrąglenia (Round radius): zaokrąglenie krawędzi slotu

Opcje dodatkowe:

• Parametry slotu można zmieniać parametrycznie po jego utworzeniu

• Slot może być domyślnie prosty, okrągły, z rowkiem, z promieniem lub profilem specjalnym

• Sloty są stosowane m.in. dla rowków, prowadzenia śrub, otworów montażowych

Dodatkowe informacje, tipsy i triki:

• Zmieniaj rodzaj slotu, jeśli chcesz lepiej dopasować do zastosowania technicznego

• Nadawaj fillet, by zwiększyć wytrzymałość

• Typy slotów mają różne zastosowania: T-slot – mocowania, dovetail (jaskółczy ogon) – prowadnice

• W każdym programie CAD parametry slotu ustala się najczęściej przez edytor właściwości

• Możesz wykonać slot ze szkicu 2D lub bezpośrednio na modelu 3D

Lista synonimów wyrażenia po polsku:

• gniazdo

• szczelina montażowa

• rowek

• wycięcie podłużne

• kanał

• slot
