Dodanie wypustki do modelu
-

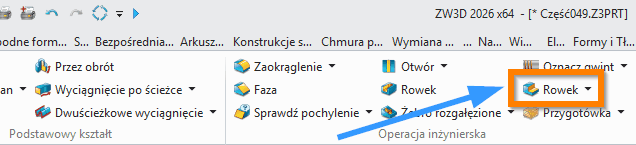

Wycięcie rowka w modelu
-
Jednoczesne utworzenie wypustki i rowka w różnych częściach z możliwością parametrycznego dopasowania
-
Propagacja cech do sąsiednich krawędzi, uwzględnienie draftów, szczelin i dopasowań
-

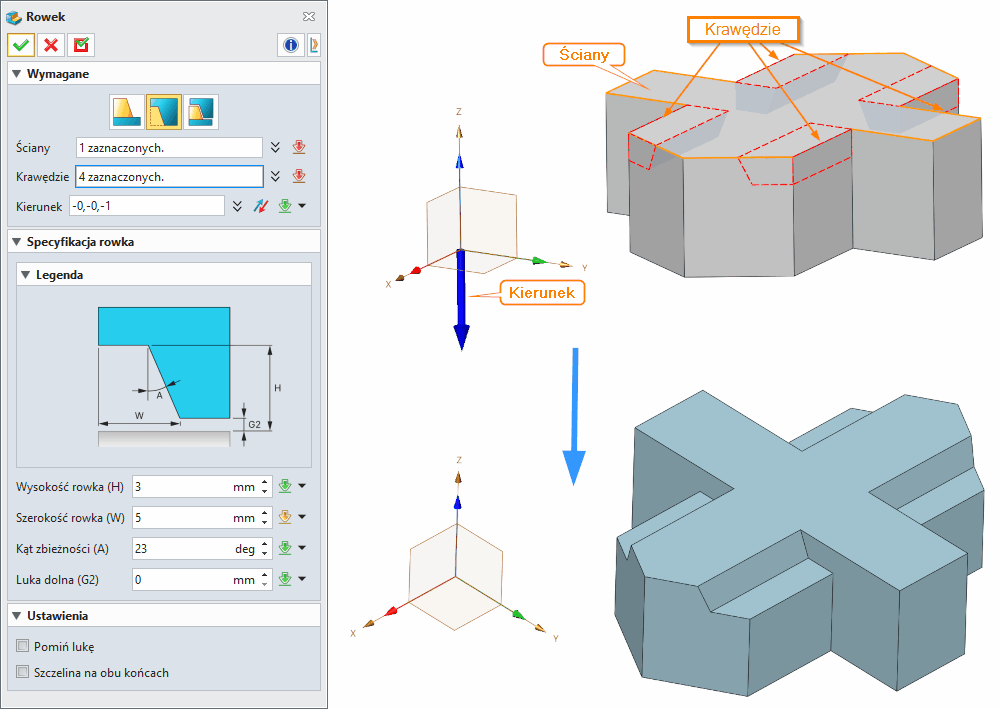

Ściany (Faces): Wybierz powierzchnię do umieszczenia cechy
-
Krawędzie (Edges): Wybierz krawędzie, na których utworzona zostanie wypustka/rowek
-
Kierunek (Direction): Określenie kierunku otwarcia/zamknięcia cechy
-
Wysokość wypustki/rowka (Lip/Groove height)
-
Szerokość wypustki/rowka (Lip/Groove width)
-
Kąt zbieżności (Draft angle)
-
Odstęp (prześwit) między wypustką a rowkiem (Clearance)
-
Górna/Dolna luka (Upper/Lower gap)
-
Linkowanie wartości – automatyczne dopasowanie parametrów tych cech
-
Pomiń szczelinę (Skip the gap)
-
Zachowaj istniejące ścianki (Keep existing wall faces)
-
Szczelina na obu końcach (Gap at both ends)
-
Odwróć początek i koniec rowka (Invert the start and end of groove)
-
Tangent propagation – propagacja cechy na sąsiednie powierzchnie/krawędzie
-
Podgląd na żywo parametrów cechy
-
Funkcja znacząco przyspiesza i automatyzuje projektowanie obudów z zatrzaskami, wieczkami, pokrywami
-
Możliwość automatycznego ustawienia tolerancji oraz szczelin (luźności) dla lepszej produkcyjności, szczelności czy odporności na pył
-
Bardzo istotne są kąty pochylenia ścianek dla technologii formowania wtryskowego
-
Wiele programów CAD wspiera propagowanie cech typu lip/groove na złożeniach wieloprzedmiotowych
-
Umożliwia dynamiczny podgląd zmian i szybkie dopasowanie wymiarów do rzeczywistych warunków montażowych
-
Po utworzeniu cechy można zdefiniować ulubione (favourites) dla powtarzających się projektów
