Rozciągnij płaszczyznę odniesienia

Umożliwia interaktywne rozciąganie prostokątnej płaszczyzny odniesienia.

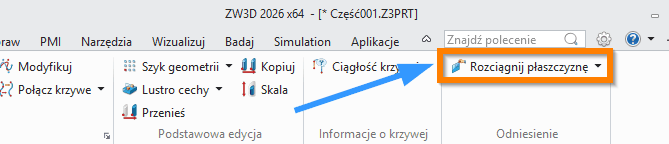

Szkic 3D > Odniesienie

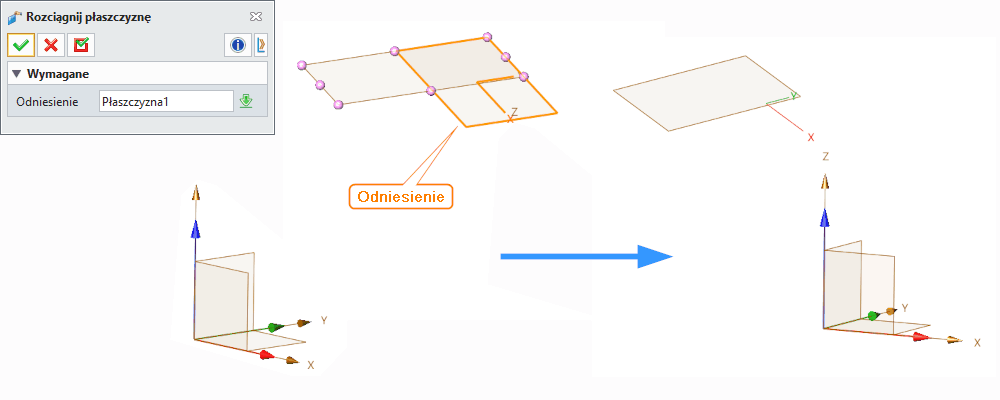

Aby użyć funkcji wymagane jest wstazanie Odniesienia. Po aktywacji wybranego odniesienia, na jego obrysie pojawi się osiem uchwytów kontrolnych:
– po jednym na górze, dole, lewej i prawej krawędzi,
– oraz w czterech narożnikach (górnym lewym, górnym prawym, dolnym lewym i dolnym prawym).

Kliknij jeden z uchwytów i przeciągnij go, aby rozciągnąć płaszczyznę w wybranym kierunku.

Wymagane dane wejściowe

Odniesienie
Wskaż prostokątne odniesienie, które ma zostać rozciągnięte. Może to być jedna z predefiniowanych płaszczyzn (XY, XZ, YZ) lub dowolna niestandardowa płaszczyzna odniesienia o prostokątnym formacie.

Tworzenie prostokątnego odniesienia

Aby użyć tej funkcji, upewnij się, że odniesienie ma format prostokąta.

1. Przejdź do polecenia Wstaw > Odniesienie,

2. Ustaw typ odniesienia jako Prostokąt,

3. Zatwierdź operację — tak utworzona płaszczyzna będzie mogła być rozciągana za pomocą tego polecenia.

Poniżej synonimy lub odpowiedniki funkcji „Rozciągnij Płaszczyznę Odniesienia” w różnych programach CAD, zarówno po polsku, jak i po angielsku. Funkcja ta najczęściej dotyczy modyfikacji płaszczyzny odniesienia (referencyjnej) poprzez zmianę jej rozmiaru.

• Polski: Rozciągnij Płaszczyznę Odniesienia

• Angielski: Stretch Reference Plane

Nie ma bezpośredniego polecenia do rozciągania płaszczyzny, ale można zmieniać rozmiar przy edycji szkicu lub płaszczyzny:

• Polski: Zmień rozmiar płaszczyzny (w oknie właściwości)

• Angielski: Resize Plane / Edit Plane Size

Modyfikacja płaszczyzny odniesienia odbywa się głównie przez redefinicję lub modyfikację parametrów:

• Polski: Modyfikuj płaszczyznę odniesienia

• Angielski: Redefine Datum Plane / Edit Datum Plane

Płaszczyzny odniesienia mają nieskończony rozmiar, ale ich wizualny rozmiar można zmienić:

• Polski: Zmień rozmiar płaszczyzny

• Angielski: Adjust Work Plane Size / Resize Work Plane Display

również nie operuje na rzeczywistym rozciąganiu, ale umożliwia modyfikację reprezentacji:

• Polski: Edytuj rozmiar płaszczyzny odniesienia

• Angielski: Edit Datum Plane Display Size

płaszczyzny są tworzone jako elementy konstrukcyjne i ich zakres zależy od kontekstu szkicu lub bryły:

• Polski: Edytuj rozmiar płaszczyzny konstrukcyjnej

• Angielski: Edit Construction Plane Size

W module Part Design można modyfikować obiekt „DatumPlane”:

• Polski: Modyfikuj DatumPlane

• Angielski: Modify Datum Plane / Set Plane Size
