Sfera

Umożliwia szybkie utworzenie bryły kulistej.

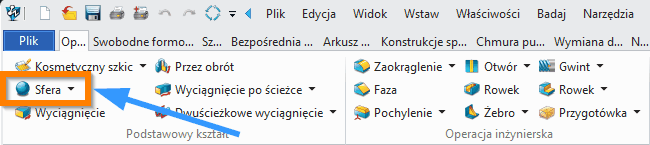

Operacje > Podstawowy kształt

Polecenie Sfera QuickShape służy do tworzenia bryły w kształcie sfery. Może ona stanowić bazową cechę części albo zostać połączona z istniejącą bryłą metodą Dodaj, Usuń lub Część wspólna (Add, Remove, Intersect). Tworzone są parametry wymiarowe, które można później edytować wraz ze zmianami projektu.

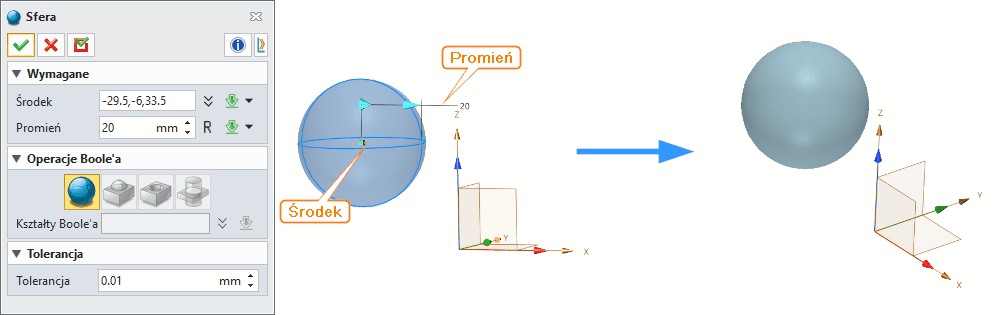

Wymagane dane wejściowe (Required Inputs)

• Środek (Center) – wybierz punkt środka sfery. Możesz przeciągnąć podgląd sfery, aby ustawić położenie środka, lub użyć menu podręcznego, aby wybrać dodatkowe opcje wprowadzania punktu.

• Promień/Średnica (Radius/Diameter) – określ promień lub średnicę sfery. Możesz wpisać wartość liczbową, użyć istniejącej zmiennej, albo przez menu podręczne wskazać istniejący wymiar czy wyrażenie. Dostępny jest także przełącznik promień/średnica.

Opcjonalne dane wejściowe (Optional Inputs)

• Kształty boolowskie (Boolean shapes/shape) – określ typ operacji boolowskiej i bryłę, z którą zostanie połączona sfera. Poza opcją Baza każda inna aktywuje to ustawienie i wymaga wskazania bryły odniesienia.

• Baza (Base) – utworzy oddzielną cechę bazową. Cechy bazowe definiują początkowy kształt części.

• Dodaj (Add) – sfera zostanie dodana do istniejącej bryły boolowskiej.

• Usuń (Remove) – sfera zostanie odjęta od istniejącej bryły boolowskiej.

• Część wspólna (Intersect) – sfera zostanie przecięta z istniejącą bryłą boolowską, pozostawiając część wspólną.

• Tolerancja (Tolerance) – ustawia lokalną tolerancję obowiązującą tylko dla bieżącego polecenia. Po zakończeniu działania komendy obowiązuje ponownie globalna tolerancja modelowania.

Synonimy (pol.)

sfera, kula, bryła kulista

Polecenie Sfera QuickShape (Sphere QuickShape) umożliwia szybkie utworzenie bryły kulistej jako cechy bazowej lub w operacjach boolowskich (Dodaj, Usuń, Część wspólna) z możliwością edycji parametrów.
