Przez obrót

Umożliwia utworzenie bryły poprzez obrót profilu wokół osi.

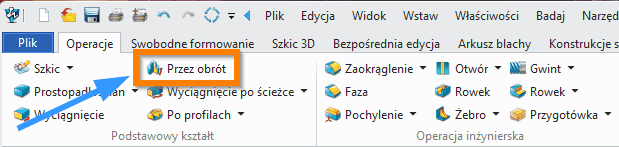

Operacje > Podstawowy kształt



Obrót kształtu (Revolve Shape)

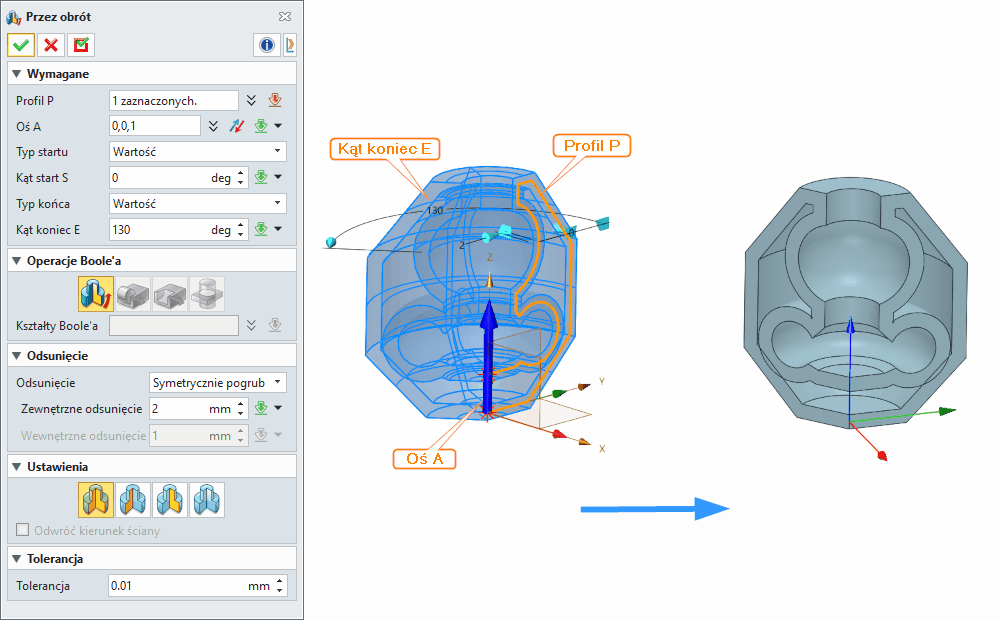

Polecenie Przez obrót służy do tworzenia cechy poprzez obrót profilu wokół osi. Możesz utworzyć jedną z czterech operacji: Bazową (Base), Dodanie (Add), Usunięcie (Remove) lub Część wspólną (Intersect).
Profil do obrotu może być zdefiniowany jako geometria drutowa, krawędzie ścian lub szkic 2D.

Opcjonalnie można określić:

• granice dla otwartych profili,

• przesunięcie profilu (offset),

• zaślepki końcowe (endcaps).

---

Wymagane parametry:

Profil

Wybierz profil do obrotu lub kliknij środkowy przycisk myszy, aby utworzyć nowy szkic.
Można wskazać:

• szkic,

• krawędź ściany,

• geometrię drutową.

Wybierz zamknięty obszar szkicu

Kliknięcie wybranego obszaru ponownie – anuluje zaznaczenie.

Oś obrotu

Wskaż linię jako oś obrotu lub kliknij prawym przyciskiem myszy, aby skorzystać z dodatkowych opcji wprowadzania.

Typ obrotu

• Jednostronny (1 side): określasz tylko kąt końcowy.

• Dwustronny (2 sides): ustawiasz zarówno kąt początkowy, jak i końcowy.

• Symetryczny (Symmetrical): obraca w obu kierunkach o tę samą wartość kąta.

Jeśli wybierzesz ściany jako granice (Boundary Face), tryb Symmetrical zostanie automatycznie zamieniony na 2 sides.

Kąt początkowy / końcowy

Możesz wpisać wartości numeryczne, przeciągać podgląd na ekranie lub kliknąć prawym przyciskiem myszy, aby wskazać np. graniczną ścianę (Boundary Face).

---

Operacje Boole`a:

Określ operację logiczną (Add, Remove, Intersect) i wybierz kształt/bryłę, do której będzie zastosowana.

Jeśli wybrano metodę inną niż Base, to opcja ta staje się obowiązkowa.

Base – Cechy bazowe

Służą do utworzenia podstawowego kształtu części. Gdy w części nie istnieje żadna geometria, opcja Base zostanie wybrana automatycznie.
Jeśli geometria już istnieje, tworzy nową, niezależną bryłę.

Add – Dodanie

Dodaje materiał do aktywnej części.

Remove – Usunięcie

Usuwa materiał z aktywnej części.

Intersect – Część wspólna

Zachowuje tylko wspólną objętość między nową bryłą a istniejącą częścią.

---

Opcjonalne dane wejściowe



Przesunięcie profilu (Offset)

Brak (None): bez przesunięcia.

Shrink / Expand – Zmniejsz / Powiększ

Utwórz przesunięcie przez skurczenie (-) lub rozszerzenie (+) profilu.
Strona wewnętrzna to konwencjonalnie:

• strona wklęsła szkicu otwartego,

• wnętrze zamkniętego profilu.

Thicken – Pogrubienie

Zdefiniuj grubość, wskazując dwie wartości przesunięcia:

• 1st offset – na zewnątrz,

• 2nd offset – do wewnątrz.
  Wartości ujemne odwracają kierunek.

Thicken Same – Symetryczne pogrubienie

Pogrubienie symetryczne względem profilu (łączna grubość = 2 × wartość offsetu).

---

Ustawienia

Odwrócenie kierunku ścian - Zaznacz tę opcję, jeśli bryła obrotowa ma być otwarta, a chcesz odwrócić kierunek normalnych ścian.

Zaślepki końcowe (Endcaps)

Wybierz sposób zamknięcia kształtu:

• brak,

• tylko początek,

• tylko koniec,

• oba końce.

Przy zamkniętym profilu lub granicach (Boundary) umożliwia automatyczne domknięcie bryły.

---

Tolerancja

Ustaw tolerancję lokalną (dotyczy tylko bieżącej operacji).
Po zakończeniu polecenia aktywna będzie globalna tolerancja ustawiona w systemie.

---

Uwagi

• Podczas wybierania profilu możesz kliknąć prawym przyciskiem myszy i wybrać Insert Curve List, aby użyć parametrycznej listy krzywych jako profilu.

Program CAD	Funkcja oryginalna	Tłumaczenie na język polski	Uwagi
ZW3D	Revolve Shape	Obrót kształtu	Oficjalne tłumaczenie w dokumentacji ZW3D
	Revolved Boss/Base	Obrót wypukłości / bazy	Często skracane po prostu do „Obrót”
	Revolved Cut	Obrót z usunięciem (wycięcie przez obrót)
	Revolve	Obrót	W interfejsie PL: „Obrót”
	Revolve	Obrót	Standardowe tłumaczenie
	Revolve	Obrót	Występuje jako „Obrót bryły” lub „Bryła przez obrót” w niektórych tłumaczeniach
	Shaft	Wałek (bryła przez obrót)	Funkcja „Shaft” tworzy bryłę
	Groove	Rowek (wycięcie przez obrót)	Wycięcie przez obrót profilu
	Revolve	Obrót	W polskiej wersji: „Obrót”
	Revolve	Obrót	W polskim interfejsie również „Obrót”
	Revolution / Revolve Solid	Obrót / Obrót bryły	Różnicowane w zależności od kontekstu (szkic lub bryła)
	Part Design > Revolve	Projekt części > Obrót	Oficjalne tłumaczenie
	Revolve	Obrót	W module modelowania 3D
	Revolve / Revolve Surface	Obrót / Obrót powierzchni	Użytkownicy często skracają do „Obrót”
	(brak)	(brak — efekt osiągany innymi metodami)	Nie posiada dedykowanej funkcji „Revolve”
