Umożliwia tworzenie bryły w postaci pręta bazując na krzywych w przestrzeni 3D.

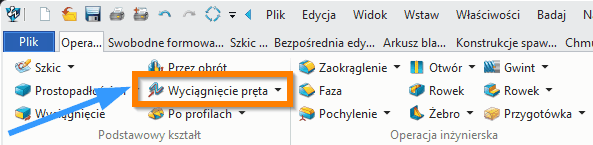

Operacje > Podstawowy kształt
Wyciągnięcie pręta (Rod Shape)
Użyj tej komendy, aby utworzyć bryłę pręta przeciągniętego wzdłuż sieci połączonych krzywych (linie, łuki, okręgi lub inne krzywe). Krzywe mogą być styczne lub łączyć się w kształt „X”, „T” czy „L”. Narzędzie przydatne do modelowania tras rur, przewodów czy kabli.

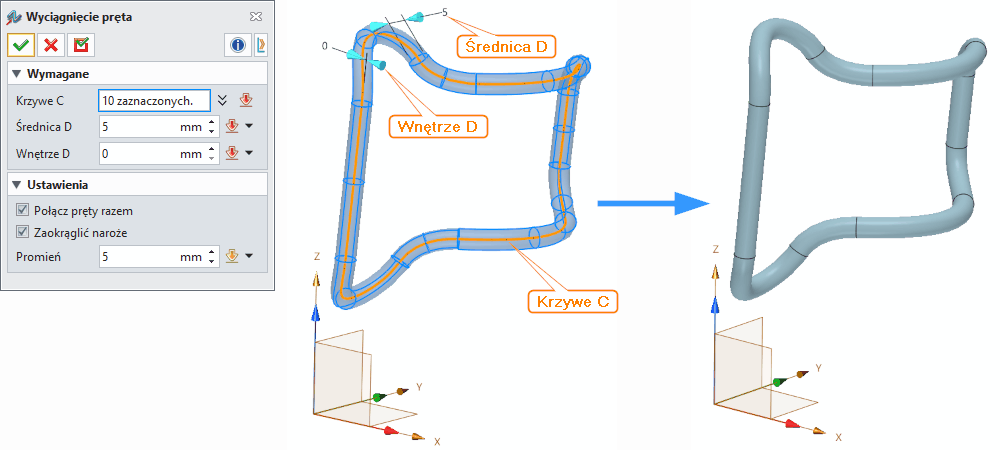

Krzywe (Curves) – wybierz krzywe definiujące ścieżkę pręta. Mogą to być elementy szkicu, geometrii drutowej, krawędzie części lub lista krzywych.
Średnica D (Diameter) – podaj średnicę pręta (wartość, zmienną lub odniesienie do istniejącego wymiaru). Średnica nie może być mniejsza niż najmniejsza krzywizna użytej geometrii.
Wnętrze D (Interior Diameter) – podaj średnicę wewnętrzną pręta. Musi być mniejsza niż średnica zewnętrzna.
Połącz pręty razem (Join rods together) – zaznacz, aby połączyć pręty w jedną bryłę.
Zaokrąglić naroże (Fillet corner) – zaznacz, aby dodać zaokrąglenia w ostrych narożach trasy przed utworzeniem pręta.
Promień (Fillet Radius) – ustaw promień zaokrągleń, jeśli opcja „Zaokrąglij naroża” jest włączona.
Oto zestawienie synonimów komendy Wyciągnięcie pręta w różnych programach CAD:
| Program CAD | Polska nazwa (często używana) | Angielska nazwa (oryginał) | Krótki opis funkcji |
|---|
| ZW3D |
Wyciągnięcie pręta / Pręt |
Rod Shape |
Tworzy bryłę pręta przeciągniętego wzdłuż krzywych, z opcją średnicy wewnętrznej i zewnętrznej. |
| |
Wyciągnięcie po ścieżce |
Sweep / Swept Boss/Base |
Wyciąga profil (np. okrąg) wzdłuż ścieżki, tworząc pręt, rurę lub przewód. |
| |
Wyciągnięcie po ścieżce / Pręt |
Sweep |
Tworzy bryłę o określonym przekroju, przeciągniętą wzdłuż ścieżki. |
| |
Wyciągnięcie po ścieżce |
Sweep |
Wyciąga profil wzdłuż wskazanej trajektorii, często używane do rur, przewodów, kabli. |
| |
Wyciągnięcie po trajektorii / Pręt |
Sweep / Sweep Solid |
Przeciąga przekrój wzdłuż jednej lub wielu ścieżek, tworząc element bryłowy. |
| |
Bryła po ścieżce |
Swept |
Tworzy bryłę z profilu wzdłuż wskazanej krzywej lub zestawu krzywych. |
| |
Wyciągnięcie profilowe |
Rib / Sweep |
Tworzy element bryłowy wzdłuż trajektorii, często używane dla prętów i rur. |
| |
Wyciągnięcie po ścieżce |
Sweep |
Tworzy bryłę poprzez przeciągnięcie profilu wzdłuż trajektorii. |
Synonimy:
Modelowanie pręta
