Umożliwia utworzenie pręta wykorzystując zamknięty profil oraz krzywą w przestrzeni 3D.

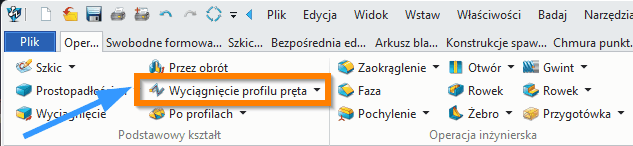

Operacje > Podstawowy kształt
Polecenie służy do utworzenia bryły pręta, która biegnie wzdłuż zadanej ścieżki krzywych. Działa podobnie jak polecenie Sweep Rod — można wykorzystać połączone odcinki krzywych jako ścieżkę, a w miejscach łączenia pod kątem bryła pręta będzie automatycznie przycinana na styk (mitered), tak aby zachować ciągłość i estetyczne połączenie narożników.
To narzędzie szczególnie przydaje się przy projektowaniu elementów takich jak rury, listwy, ramy, poręcze czy pręty konstrukcyjne, gdzie istotne jest wierne odwzorowanie przebiegu wzdłuż skomplikowanej trajektorii.

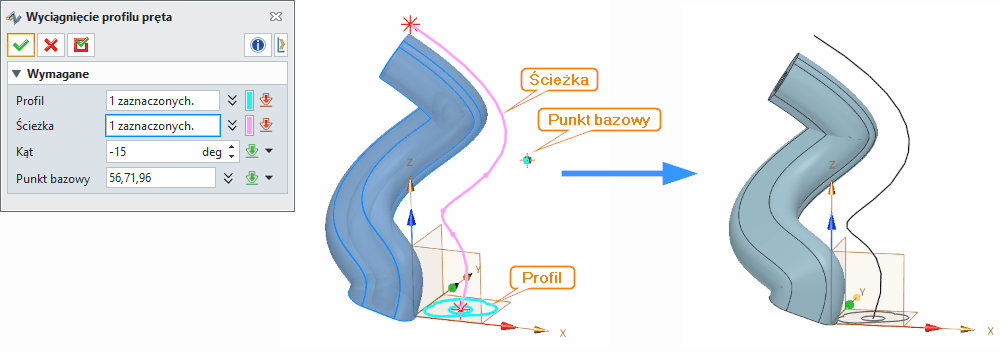

Dane wymagane
Profil
Wybierz przekrój pręta, który zostanie przesunięty wzdłuż ścieżki.
-
Obsługiwany jest wybór wielu profili, co pozwala tworzyć w jednym poleceniu kilka prętów o różnych przekrojach i kształtach.
-
Profil może być szkicem 2D lub istniejącą krzywą zamkniętą w modelu.
Ścieżka
Wybierz krzywe definiujące trasę pręta.
-
Obsługiwany jest wybór wielu segmentów.
-
Można wskazać dowolne elementy: szkielety (wireframe), szkice, krawędzie części lub listy krzywych.
-
Krzywe nie muszą być w jednej płaszczyźnie — narzędzie obsługuje ścieżki przestrzenne.
Dane opcjonalne
Kąt obrotu
Ustaw kąt, o jaki profil zostanie obrócony względem swojej pozycji początkowej podczas przesuwania wzdłuż ścieżki.
Punkt bazowy
Wskaż punkt bazowy, względem którego bryła pręta zostanie przemieszczenia w przestrzeni.
Oto komplet synonimów dla Profile Swept Rod / Kształt pręta w terminologii CAD:
Lista polskich synonimów (CAD)
-
Pręt po ścieżce
-
Bryła po ścieżce
-
Bryła wyciągnięta po krzywej
-
Profil po ścieżce
-
Wyciągnięcie wzdłuż trajektorii
-
Pręt przestrzenny
-
Pręt po krzywej
-
Wyciągnięcie profilowe
-
Bryła profilowa po trasie
Zestawienie w tabeli – nazwy poleceń w różnych programach CAD
| Program CAD | Nazwa polecenia / funkcji | Uwagi |
|---|
| ZW3D |
Profile Swept Rod / Sweep Rod |
Obsługuje wiele profili i segmentów ścieżki |
| |
Sweep Boss/Base (Wyciągnięcie po ścieżce) |
Wymaga profilu i trajektorii |
| |
Sweep (Wyciągnięcie po ścieżce) |
Możliwość obrotu profilu i wyciągnięcia bryły lub powierzchni |
| |
Sweep (Wyciągnięcie) |
W trybie bryły lub powierzchni, opcja "Path + Guide Rail" |
| |
Sweep (Wyciągnięcie wzdłuż trajektorii) |
Obsługuje ścieżki 3D i zmienne przekroje |
| |
Sweep (Wyciągnięcie po ścieżce) |
Zaawansowane opcje sterowania przekrojem |
| |
Rib (Żebro / pręt po ścieżce) |
Wymaga zamkniętego lub otwartego profilu |
| |
Sweep (Wyciągnięcie po ścieżce) |
W prostszej formie niż w systemach MCAD |
| |
Sweep (Wyciągnięcie po ścieżce) |
Obsługuje zmienne przekroje i ścieżki 3D |
Jeśli chcesz, mogę do tego od razu dodać warianty skrócone nazw (takie jak w interfejsach), żeby łatwiej było robić szybkie porównania w glosariuszu.
Wtedy tabela będzie miała kolumnę z nazwą „tak jak w menu programu”.
Synonimy:
pręt po ścieżce
