Żebro

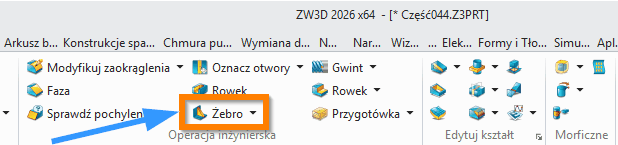

Żebro (Rib Feature) pozwala na tworzenie wzmocnień konstrukcyjnych w postaci żeber z wykorzystaniem otwartego szkicu (profilu) w części 3D. Tworzy cienkościenne elementy wzmacniające, które zwiększają wytrzymałość modelu.

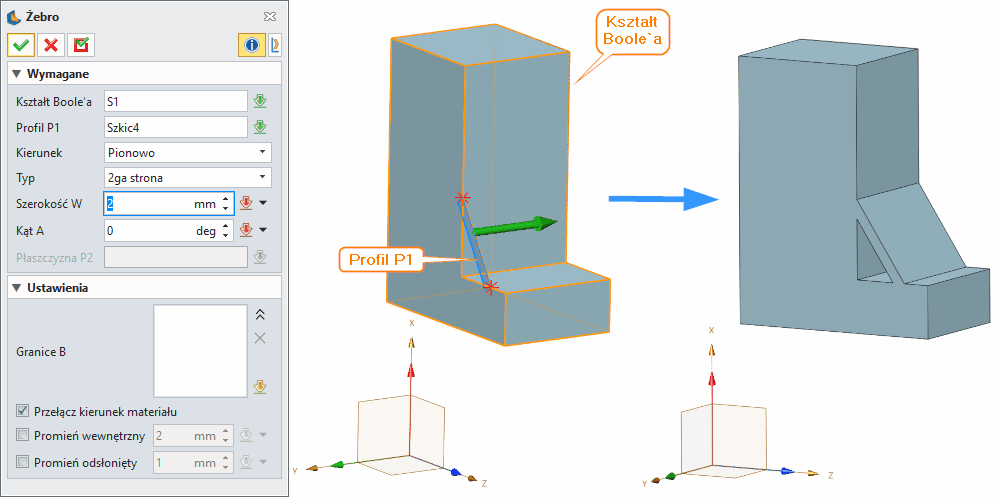

Wymagane dana wejściowe dla komendy

• Kształt Boole`a: Wybierz korpus bazowy, do którego dodajemy żebro

• Profil P1: Utwórz lub wybierz otwarty szkic profilu żebra

• Kierunek: Określ kierunek wyciągania żebra

• Typ: Ustal typ szerokości (obustronnie, jedna strona)

• Szerokość W: Podaj wartość grubości żebra

• Kąt A: Wprowadź kąt pochylenia (draft angle), jeśli wymagany

• Płaszczyzna P2: Wskaż płaszczyznę draftu

Opcjonalne dane wejściowe

• Granice B  (Bounds B): Opcjonalnie określ końcowe powierzchnie ograniczające żebro.

• Przełącz kierunek materiału (Flip the material direction)

• Promień wewnętrzny (Inner radius) – dodanie zaokrąglenia wewnętrznych krawędzi

• Promień zewnętrzny (Exposed radius) – dodanie zaokrąglenia zewnętrznych krawędzi żebra.

Opcje dodatkowe

• Można utworzyć listę krzywych do parametrycznego użycia jako profilu

• Żebro może wyciągnąć się prostopadle lub równolegle do płaszczyzny szkicu

• Umożliwia szybkie wzmocnienie struktur bez konieczności pełnego szkicowania powierzchni.

Dodatkowe informacje, tipsy i triki

• Zbyt grube żebro może powodować błędy modelowania lub wpływać na jakość odlewu

• Tworzenie żeber jest kluczowe w projektowaniu plastikowych oraz metalowych części dla zwiększenia sztywności i redukcji ciężaru

Lista synonimów wyrażenia po polsku

• Żebro

• Wręga

• Żeberko

• Element wzmacniający

• Wzmocnienie.
