Wygładź przez MES

Umożliwia użucie technologii elementów skończonych w wygładzaniu powierzchni NURBS.

Swobodne formowanie > Edytuj ścianę

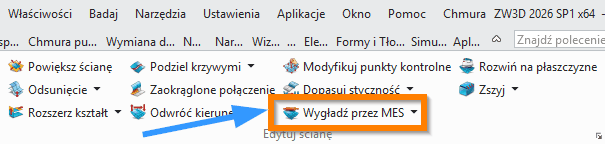

Swobodne formowanie Wygładź przez MES wstążka ZW3D

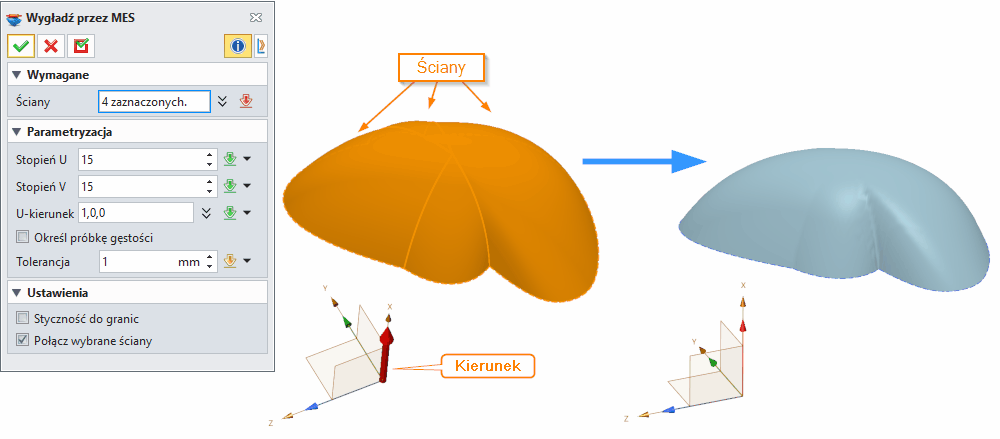

Swobodne formowanie Wygładź przez MES Panel ZW3D



Wygładzanie powierzchni przez MES (Smooth Surf)

Komenda Wygładzanie powierzchni (Smooth Surf) służy do poprawy jakości geometrycznej powierzchni NURBS poprzez ich ponowne dopasowanie (refitting) z wykorzystaniem zaawansowanych algorytmów numerycznych. Narzędzie to eliminuje falowania, nieciągłości krzywizny oraz uzyskuje bardziej płynne przejścia między sąsiednimi ścianami.

Znajduje zastosowanie w:

  • modelowaniu powierzchniowym wysokiej jakości (Class A)
  • naprawie geometrii importowanej (STEP, IGES, STL)
  • przygotowaniu modeli do symulacji i obróbki CNC
  • wygładzaniu powierzchni po operacjach rekonstrukcji lub skanowania 3D

Metody i opcje działania komendy

Komenda działa w dwóch głównych trybach:

  • Wygładzanie pojedynczej powierzchni (Single Face)

    • stosowane, gdy powierzchnia nie spełnia warunków projekcji
    • umożliwia lokalną poprawę jakości bez wpływu na sąsiednie ściany
    • można wymusić styczność na granicach



  • Wygładzanie wielu powierzchni jednocześnie (Multiple Faces)

    • sąsiednie powierzchnie są automatycznie scalane
    • zapewnia maksymalną ciągłość (G1 lub G2 w zależności od ustawień)
    • rozłączne powierzchnie są przetwarzane niezależnie


Wymagane dane wejściowe komendy

Ściany (Faces)
Wybór jednej lub wielu powierzchni do wygładzenia.

  • Powierzchnie powinny mieć możliwość projekcji w określonym kierunku
  • W przypadku braku tej możliwości konieczne jest przetwarzanie pojedyncze
  • Błędy użytkownika:
    • wybór powierzchni o zbyt skomplikowanej topologii
    • próba jednoczesnego wygładzenia nieciągłych obszarów bez kontroli parametrów


Opcjonalne dane wejściowe komendy

Stopień U / Stopień V (U-degree / V-degree)
Określa stopień powierzchni wynikowej.

  • niższy stopień → prostsza geometria, mniejsza liczba punktów kontrolnych
  • wyższy stopień → większa dokładność odwzorowania, większa złożoność

Kierunek U (U-direction)
Definiuje orientację parametryzacji powierzchni.

  • zalecane dopasowanie do sąsiednich powierzchni
  • wpływa na jakość przejść i ciągłość

Styczność na granicy (Tangent at boundary)
Wymusza ciągłość styczną (G1) na krawędziach.

  • szczególnie ważne w modelowaniu estetycznym
  • może zwiększyć złożoność powierzchni

Gęstość próbkowania (Specify sample density)
Kontroluje ilość punktów używanych do dopasowania.

  • większa gęstość → większa wierność oryginału
  • mniejsza gęstość → większe uproszczenie

Tolerancja (Tolerance)
Określa dopuszczalne odchylenie od oryginalnej geometrii.

  • niska wartość → większa dokładność
  • wysoka wartość → większe wygładzenie kosztem detali


Funkcje dodatkowe, opcje, ustawienia komendy

Na podstawie interfejsu komendy dostępne są również:

  • Parametryzacja U/V – bezpośrednia kontrola stopni powierzchni
  • Kierunek U – możliwość zmiany orientacji dopasowania
  • Automatyczne łączenie ścian – przy pracy na wielu powierzchniach
  • Zachowanie szczegółów geometrycznych – poprzez gęstość próbkowania
  • Praca na powierzchniach przyciętych (trimmed) – tworzona jest nowa powierzchnia zastępująca starą
  • Integracja z narzędziami FEM – spójność z innymi narzędziami wygładzania

Ograniczenia:

  • powierzchnie muszą być możliwe do projekcji
  • zbyt agresywne wygładzanie może zniekształcić geometrię funkcjonalną
  • nie zawsze zachowywana jest dokładna topologia oryginału


Tipsy i tricki

  • Przy pracy z importowanymi modelami STEP użyj najpierw narzędzi naprawczych (Heal), a dopiero potem wygładzania
  • Jeśli powierzchnia „faluje", zwiększ gęstość próbkowania zamiast stopnia powierzchni
  • Dopasuj kierunek U do sąsiednich powierzchni, aby uniknąć załamań ciągłości
  • Do modeli form wtryskowych zawsze włącz opcję styczności na granicy
  • Przy dużych deformacjach zwiększ tolerancję stopniowo – unikniesz utraty kontroli nad kształtem
  • Wygładzaj wiele powierzchni jednocześnie tylko wtedy, gdy są logicznie powiązane
  • Do analizy efektu używaj narzędzi typu Zebra lub curvature analysis


Workflow i przykładowe zastosowanie

Typowy workflow wygładzania powierzchni:

  1. Import geometrii – załaduj model STEP/IGES z zewnętrznego źródła
  2. Weryfikacja jakości – użyj narzędzi analizy krzywizny (Curvature Analysis)
  3. Naprawa geometrii – uruchom narzędzie Heal dla usunięcia przerw i kolizji
  4. Selekcja powierzchni – wybierz ściany wymagające wygładzenia
  5. Ustawienie parametrów – dostosuj tolerancję i gęstość próbkowania
  6. Wykonanie operacji – uruchom Wygładzanie przez MES (Smooth Surf)
  7. Weryfikacja wyniku – sprawdź ciągłość za pomocą Zebra lub Curvature
  8. Dopracowanie – w razie potrzeby powtórz operację z innymi parametrami

Przykładowe zastosowanie:

  • Formy wtryskowe – wygładzanie powierzchni rdzenia i gniazda przed generowaniem ścieżek narzędzi
  • Inżynieria odwrotna – wygładzanie powierzchni po skanowaniu 3D przed modelowaniem parametrycznym
  • Modelowanie Class A – eliminacja falowań na powierzchniach widocznych w ostatecznym produkcie
  • Symulacje CFD – przygotowanie geometrii do analizy przepływu z wymaganą ciągłością powierzchni


Porównanie do innych funkcji tego typu w środowisku CAD

Funkcja
Różnica w stosunku do Smooth Surf
Relaksacja powierzchni (Surface Relaxation)
Mniej precyzyjne, działa na siatkach, nie na NURBS
Wyrównywanie (Fairing)
Skupia się na estetyce, mniej na dokładności geometrycznej
Przerefitowanie powierzchni (Refit Surface)
Często wymaga więcej interwencji użytkownika
Wtopienie/Fazowanie (Blend/Chamfer
Działa na krawędziach, nie na powierzchniach
Szycie/Naprawianie (Sew/Heal
Naprawa topologii, nie wygładzanie krzywizny
Decymacja (Decimate)
Uproszczenie siatki, nie poprawa jakości NURBS

Lokalizacje w przemyśle

Motoryzacja

  • Karoserie pojazdów – wygładzanie powierzchni nadwozia przed malowaniem
  • Elementy wnętrza – poprawa jakości powierzchni desek rozdzielczych, paneli

Lotnictwo i kosmonautyka

  • Powierzchnie aerodynamiczne – eliminacja falowań na skrzydłach, kadłubach
  • Elementy silników – wygładzanie kanałów powietrznych

Produkcja maszyn

  • Formy wtryskowe – przygotowanie powierzchni przed obróbką CNC
  • Elementy ekspozycyjne – wygładzanie powierzchni widocznych w produktach konsumenckich

Energia

  • Łopatki turbin – poprawa jakości powierzchni dla optymalizacji przepływu
  • Elementy reaktorów – wygładzanie powierzchni dla bezpieczeństwa

Medycyna

  • Implanty – wygładzanie powierzchni dla kompatybilności biologicznej
  • Protezy – poprawa jakości powierzchni dla komfortu użytkowania


Synonimy komendy w popularnych programach CAD 3D

  • Wygładzanie powierzchni (Surface Smoothing)
  • Fairing powierzchni (Surface Fairing)
  • Refit powierzchni (Surface Refit)
  • Relaksacja powierzchni (Surface Relaxation)
  • Gładzenie geometrii (Geometry Smoothing)
  • Dopasowanie powierzchni (Surface Fitting)
  • Wygładzanie FEM (FEM Smoothing)


Tabela porównawcza

Program
Nazwa komendy PL
Nazwa komendy EN
Krótki opis
A
Wygładzanie powierzchni
Smooth Surface
Uproszczone wygładzanie siatek i powierzchni
S
Wygładź powierzchnię
Surface Smooth
Poprawa jakości powierzchni NURBS
I
Wygładzanie
Smooth
Redukcja nierówności powierzchni
3
Wygładzanie
Smooth
Wygładzanie siatek i T-Spline
U
Wygładzanie krawędzi
Soften/Smooth Edges
Wizualne wygładzanie siatki
B
Wygładzanie
Smooth
Modyfikator wygładzania siatki
O
Wygładzanie powierzchni
Surface Smooth
Narzędzie do poprawy ciągłości
E
Wygładzanie powierzchni
Smooth Surface
Korekta jakości powierzchni
A
Wygładzanie
Smooth
Podstawowe wygładzanie geometrii
G
Wygładzanie
Smooth
Wygładzanie powierzchni i siatek
N
Fairing powierzchni
Surface Fairing
Zaawansowane wygładzanie klasy A
C
Wygładzanie powierzchni
Surface Smooth
Kontrola ciągłości i jakości
C
Wygładzanie (Class A)
Shape Fairing
Precyzyjne wygładzanie powierzchni
F
Wygładzanie
Smooth
Podstawowe narzędzia wygładzania



Komenda Wygładzanie powierzchni (Smooth Surf) w ZW3D jest zaawansowanym narzędziem do poprawy jakości geometrycznej powierzchni NURBS. Jej kluczową zaletą jest wykorzystanie zaawansowanych algorytmów numerycznych, co zapewnia wysoką wydajność i stabilność obliczeń.

Kluczowe zastosowania:

  • Modelowanie Class A – wymagania estetyczne
  • Naprawa geometrii – importowane modele STEP/IGES
  • Przygotowanie do produkcji – formy wtryskowe, obróbka CNC
  • Inżynieria odwrotna – skanowanie 3D

Zalecenia:

  • Zawsze weryfikuj wynik za pomocą Curvature Analysis lub Zebra
  • Dostosuj tolerancję do wymagań produkcji
  • Wygładzaj powierzchnie w logicznych grupach
  • Przed operacją wykonaj kopię zapasową modelu
