Zawiń na ścianie

Pozwala zmapować krzywe szkicu na ścianę w przestrzeni 3D.

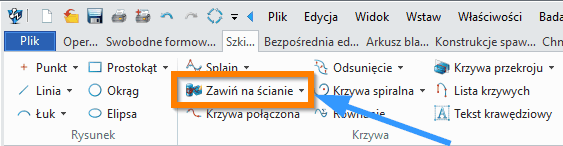

Szkic 3D > Krzywa

Aby skorzystać z funkcji, wymagane jest wybranie opcji:

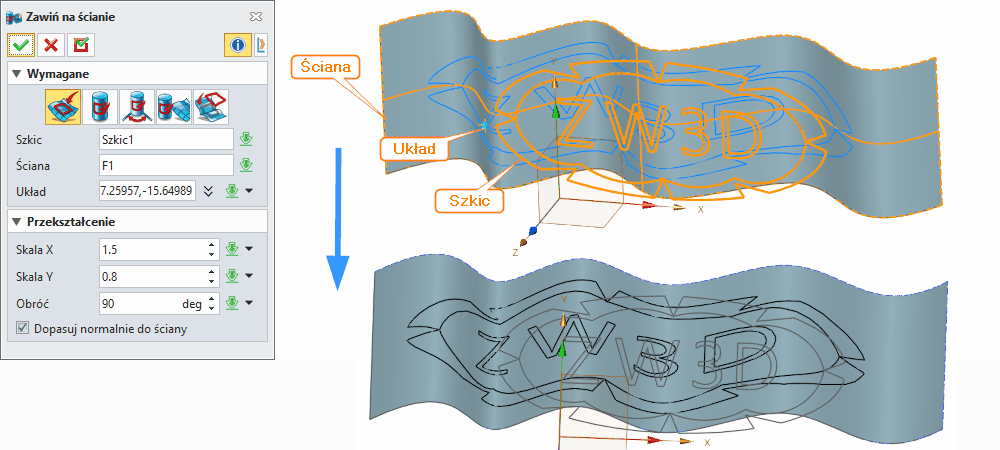

- Owiń bazując na U/V - należy wskazać Szkic, Ścianę oraz Układ, czyli miejsce, gdzie ma być nałożony szkic. Ta metoda pobiera szkic i odwzorowuje go na przestrzeni UV wybranej powierzchni części. Nie ma ograniczeń co do kształtu powierzchni. Opcjonalne parametry wejściowe umożliwiają Obrót oraz Skalowanie X i Y szkicu na powierzchni.
Szkic powinien być utworzony blisko początku układu współrzędnych, gdyż ta odległość jest brana pod uwagę podczas owijania. Przedstawiono to na rysunku powyżej.

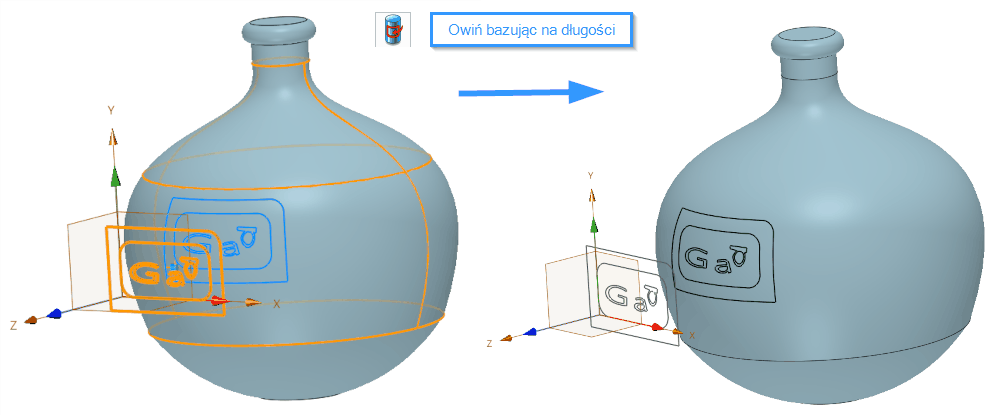

- Owiń bazując na długości: Tutaj również wybieramy Szkic, Ścianę oraz Układ. Ta metoda pobiera szkic i odwzorowuje go na powierzchni obrotowej. Kierunek X w szkicu jest odwzorowywany wokół powierzchni. Kierunek Y w szkicu jest odwzorowywany wzdłuż krzywej, która została obrócona. Dzięki temu długość oryginalnych krzywych zostanie zachowana podczas ich zawijania na cylindrze, jak pokazano na powyższym przykładzie.

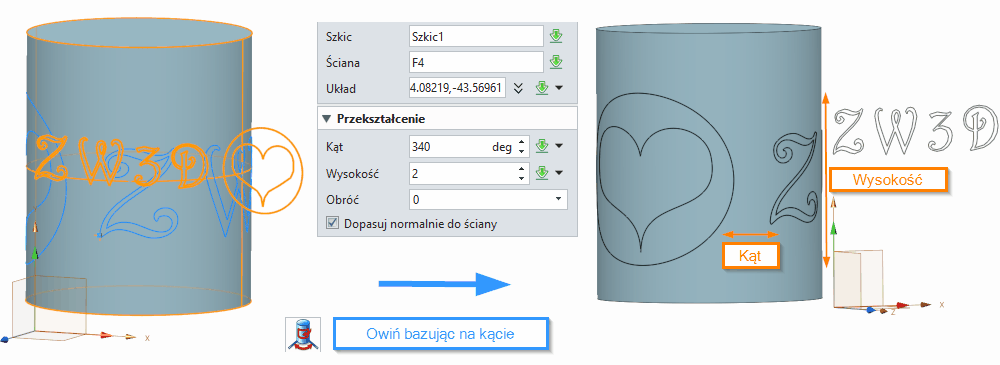

- Owiń bazując na kącie: Wybieramy Szkic, Ścianę oraz Układ. Zawijanie w oparciu o kąt jest podobne do zawijania w oparciu o długość. Metoda ta pobiera szkic i odwzorowuje kierunek X wokół powierzchni obrotowej, przy czym zakłada się, że niezależnie od wielkości szkicu powinien on zostać zawinięty dookoła całej powierzchni obrotowej. Kierunek Y szkicu jest odwzorowywany jako wysokość, a nie jako odległość wzdłuż krzywej. W tym celu możemy zdefiniować Kąt rozwarcia - jeśli równy 360 stopni, szkic zostanie w pełni owinięty wokół powierzchni obrotowej. Możemy dodatkowo zdefiniować Wysokość owijanego szkicu oraz Obrócić go.

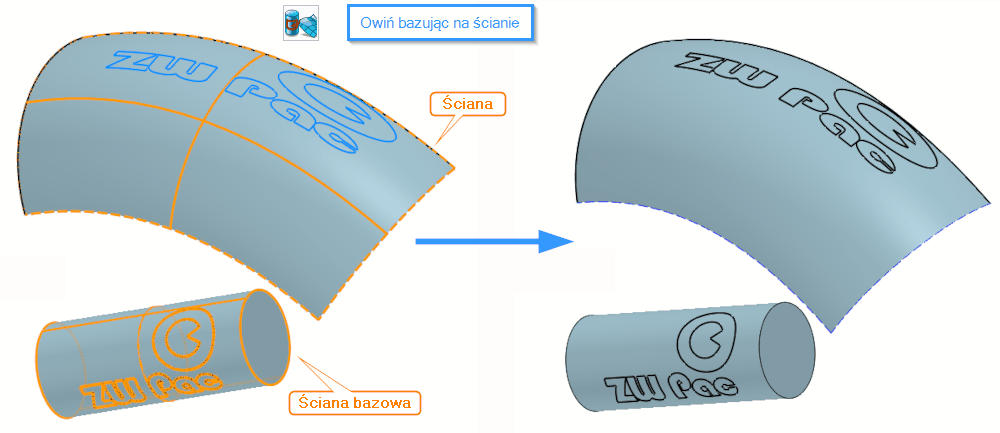

- Owiń bazując na scianie: Wskazujemy Krzywe, Ścianę bazową, na której są Krzywe oraz Ścianę, na którą chcemy przenieść szkic. Ta metoda zakłada, że masz powierzchnie, których parametryzację znasz.Zestaw krzywych jest rzutowany na jedną powierzchnię, a następnie prostą mapą UV–UV przenoszony na drugą powierzchnię.

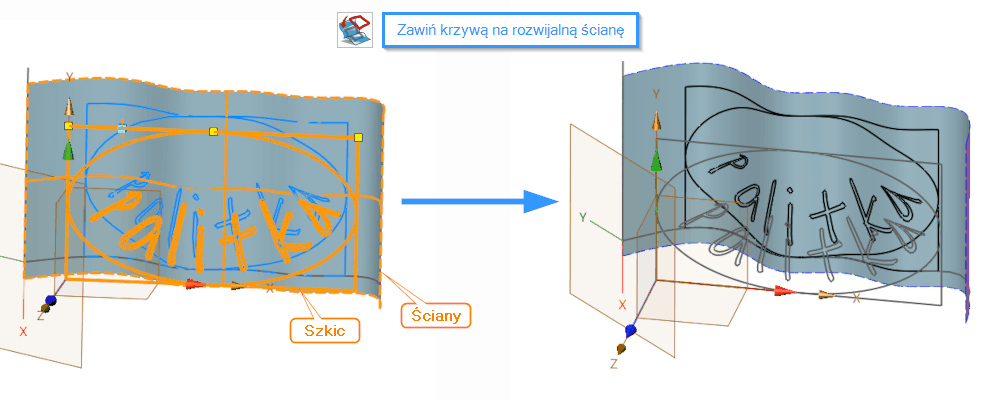

- Zawiń krzywą na rozwijalną ścianę: Wybieramy Szkic i Ściany. Ta metoda odwzorowuje profil szkicu na powierzchnię rozwijalną o takiej samej długości.
