Karabińczyk

Umożliwia utworzenie zparametryzowanego zatrzasku montażowego dla części.

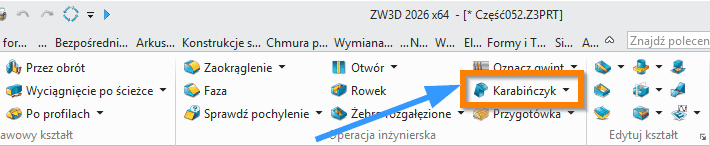

Operacje > Operacja inżynierska

Streszczenie komendy:

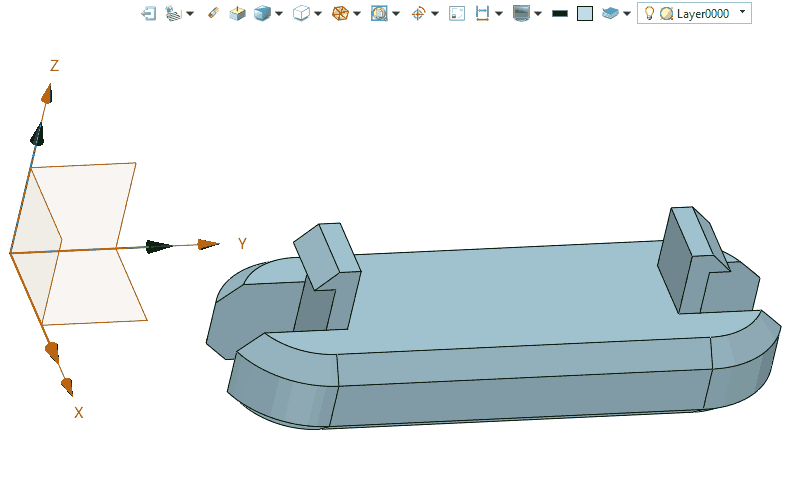

Hak zatrzaskowy (Snap Hook Feature) pozwala projektować elementy zatrzaskowe łączące dwie części obudowy, typowe w konstrukcjach z tworzyw sztucznych.

Metody dla komendy:

• Określenie punktu oraz płaszczyzn dla umiejscowienia haka

• Ustawienie parametrów wymiarowych i kąta wyciągu

• Możliwość automatycznego zapisu konfiguracji dla seryjnej produkcji

• Modyfikacje profilu przez edycję szkicu i geometrycznych właściwości

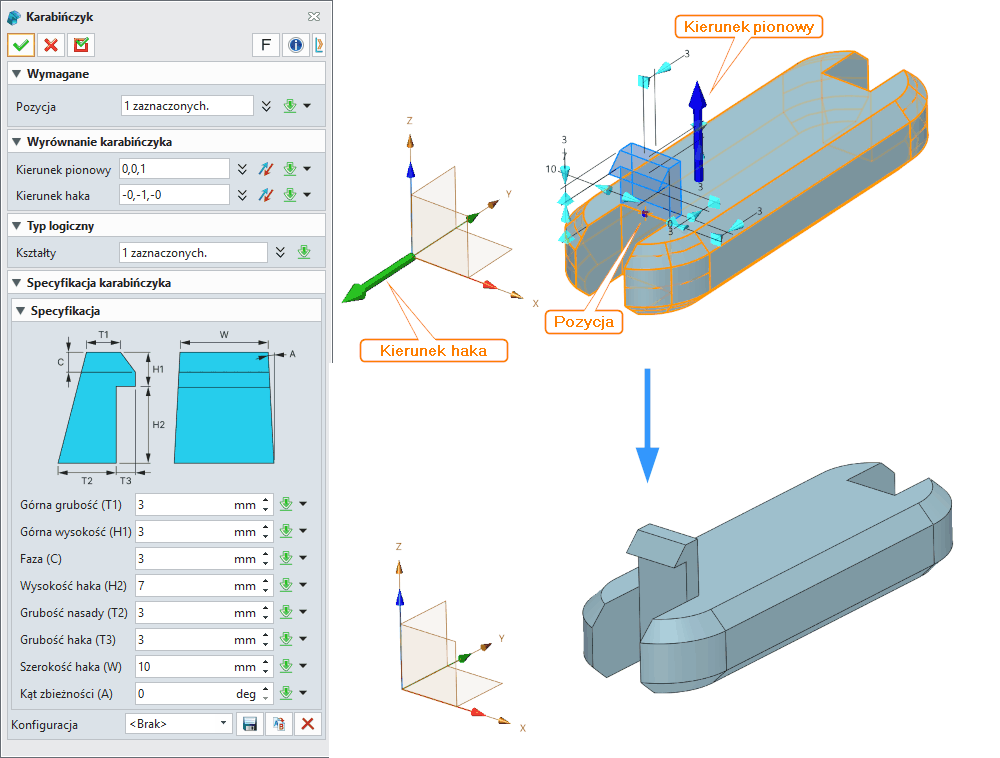

Wymagane dane wejściowe:

• Pozycja (Location) – punkt na powierzchni

• Kierunek pionowy (Vertical direction) – wybrana płaszczyzna odniesienia

• Kierunek haka (Hook direction) – orientacja względem korpusu

• Kształty (Shape/Body) – wybór elementu do modyfikacji

Opcjonalne dane wejściowe:

• Konfiguracja (Configuration) – zapis parametrów dla serii wyrobów lub biblioteki komend

Opcje dodatkowe:

• Parametryzacja szerokości, wysokości, profilu, kąta, typów fazowania oraz promienia

• Możliwość integracji z innymi funkcjami CAD przy montażu wieloobudów

• Obsługa różnych typów zaczepów: prosty, podwójny, pierścieniowy, wygięty

Dodatkowe informacje, tipsy i triki:

• Stosuj symulacje CAD do testu wytrzymałości zatrzasku oraz minimalizacji siły montażowej

• Twórz osobny wycięcie/rowek pod hak zatrzaskowy, zapewnia to pewne połączenie

• Zaleca się zostawienie luzu lub tolerancji montażowej dla lepszej funkcjonalności elementu zatrzaskowego

• Warto używać wersji prototypowej: najpierw wymodeluj hak większy i dopasuj przez obróbkę numeryczną lub ręczną

• Dobrze dobrany kształt draftu ułatwia demontaż, co przydatne w serwisie

• Hak zatrzaskowy można zastosować także w klapach, puszkach, obudowach elektroniki, pokrywach rur, zabudowach samochodowych i opakowaniach

• W zależności od kształtu zatrzasku i rodzaju materiału można wybrać typ: hak, karabińczyk, ring, pętla

• Przykładowe artykuły omawiające praktyczną implementację:

  • Snap Hook Design in CAD

  • Snap-fit Joints for Plastics (typy zatrzasków)

  • Design Guide for Snap-Fits

  • How to Design and 3D Print Snap-Fit Enclosures
