Modyfikuj zaokrąglenie

Pozwala modyfikować powierzchnie zaokrągleń bez ponownego przeliczania historii modelu.

Operacje > Operacja inżynierska

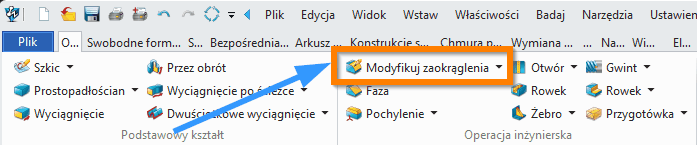

Operacje Modyfikuj zaokrąglenia wstążka ZW3D

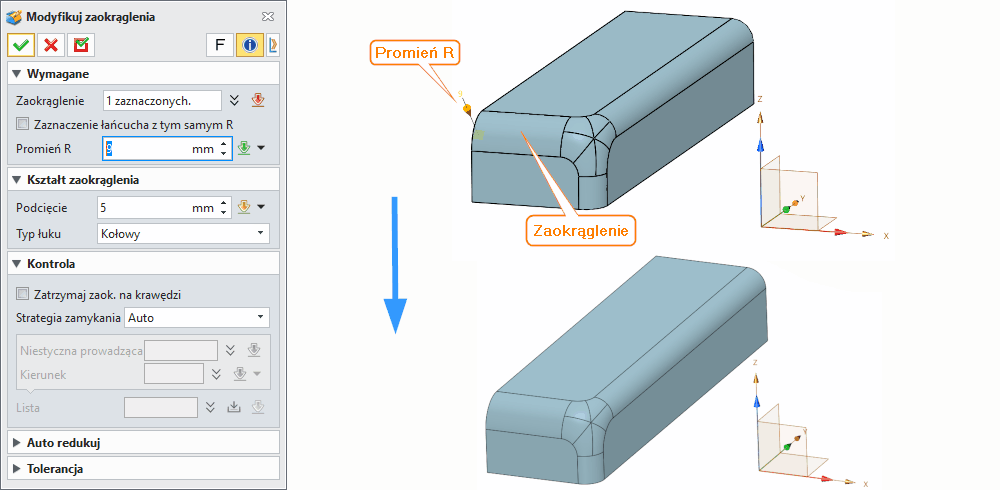

Operacje ZW3D Modyfikuj zaokrąglenia ZW3D Panel



To polecenie bezpośredniej edycji pozwala modyfikować powierzchnie zaokrągleń bez ponownego przeliczania historii modelu. Oprócz zmiany promienia dostępne są opcje znane z polecenia Zaokrąglenie krawędzi (Edge Fillet), m.in. dodawanie luzów w narożach oraz modyfikacja typu łuku przekroju definiującego zaokrąglenie.

Dane wymagane

Zaokrąglenie (Fillet)
Wybierz powierzchnie zaokrągleń do korekty.

Promień R (Radius R)
Podaj nową wartość promienia zaokrąglenia.

Dane opcjonalne

Podcięcie (Relief)
Określa stopień wygładzenia w narożniku. Wartość 0 (domyślna) oznacza, że program sam wyznaczy miejsce przycięcia prowadnic zaokrągleń w narożach. Wartości większe od 0 dodają dodatkowe luzowanie naroży.
→ Podaj odległość relief.

Typ łuku (Arc type)
Wybierz rodzaj łuku, którym ma być utworzone zaokrąglenie:

  • Kołowy (Circular) – używa łuków kołowych.

  • Stożkowy (Conic) – używa łuków stożkowych.

Współczynnik stożkowości (Conic ratio)
Jeżeli wybrano typ Stożkowy, podaj wartość w zakresie 0–1 (domyślnie 0,5).

Utrzymaj zaokrąglenie przy krawędzi (Hold fillet to edge)
Zaznacz tę opcję, aby utrzymać zaokrąglenie przy pobliskich krawędziach.

Strategia zamykania (Closing strategy)
W przypadku konieczności przebudowy powierzchni zaokrąglenia nieciągłego:

  • Auto – nowa powierzchnia styczna tworzona automatycznie.

  • Wybór użytkownika (Selected) – ręczne wskazanie nieciągłej krawędzi oraz kierunku strony.

Minimalizacja danych powierzchniowych (Minimize surface data)
Zmniejsza liczbę punktów kontrolnych przy tworzeniu powierzchni. Może obniżyć wydajność, ale znacząco redukuje gęstość siatki punktów i rozmiar pliku, co ułatwia późniejsze modyfikacje modelu. Domyślne ustawienie kontroluje opcja Automatyczna redukcja danych NURBS w konfiguracji.

Tolerancja (Tolerance)
Określa tolerancję lokalną ważną tylko dla bieżącego polecenia. Po zakończeniu obowiązuje ponownie tolerancja globalna modelu.



Synonimy po polsku

  • Modyfikuj zaokrąglenia

  • Edytuj zaokrąglenia

  • Korekta zaokrągleń

  • Zmień promień zaokrąglenia

  • Dostosuj zaokrąglenia

  • Przeskaluj zaokrąglenia

Tabelka porównawcza

Program CADPolska nazwa funkcjiAngielskie tłumaczenieKrótki opis
ZW3D Modyfikuj zaokrąglenia Modify Fillets Bezpośrednia edycja promienia i typu zaokrągleń, bez przeliczania historii.
  Edytuj zaokrąglenie Edit Fillet Zmiana promienia i ustawień istniejącego zaokrąglenia.
  Edytuj zaokrąglenie Edit Fillet Edycja właściwości zaokrągleń w historii operacji.
  Zaokrąglenie — edycja Edge Fillet Edit Możliwość korekty parametrów promienia, typu łuku i styczności.
  Edytuj Blend Edit Blend Modyfikacja promienia blendów (zaokrągleń) oraz rodzaju przejścia.
  Zmień promień zaokrąglenia Modify Round Radius Korekta wartości promienia lub rodzaju zaokrąglenia w modelu.
  Edytuj zaokrąglenie Edit Fillet Prosta zmiana promienia oraz typów przejścia w istniejącym zaokrągleniu.
Synonimy: edytuj zaokrąglenia
