Wybór jednej lub kilku powierzchni cylindrycznych.
-
Określenie typu i rozmiaru gwintu.
-
Ustawienie lub dostosowanie średnicy gwintu.
-
Wybranie typu długości oraz długości gwintu.
-
Opcjonalne blokowanie lub odblokowywanie średnicy.
-
Obsługa wątków metrycznych, calowych oraz własnych.
-

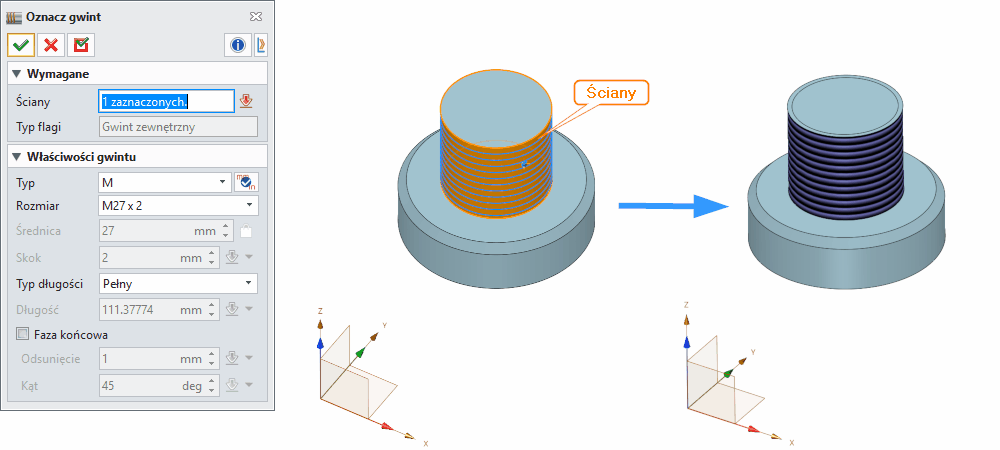

Ściany (Face) – wybierz jedną lub więcej powierzchni cylindrycznych; atrybut wizualnego gwintu pojawia się na końcu bliżej punktu zaznaczenia.
- Typ flagi (Flag type) - w pojedyńczych przypadkach działa automatycznie, pozwala wybrać czy gwint jest zewnętrzny, czy wewnętrzny.
-
Typ (Type) – metryczny, calowy lub własny; wybierz typ oraz jednostki przyciskiem przełączania.
-
Rozmiar (Size) – wybierz średnicę z listy dostępnej dla wybranego typu.
-
Średnica (Diameter) – ustal średnicę gwintu; przy typie Własny możliwość ręcznego wprowadzenia.
-
Skok/ilość gwintów na jednostkę (Pitch/Thrds/Unit) – domyślnie ustalane; możliwość ręcznego ustawienia dla typu Własny.
-
Typ długości (Length type) – określ czy gwint jest pełny, czy o długości własnej.
-
Długość (Length) – określ długość gwintu od wybranego końca powierzchni cylindrycznej.
-
Zablokowanie/odblokowanie średnicy – przy modyfikacji średnicy ikona przechodzi w stan blokady/odblokowania.
-
Automatyczne dobieranie średnicy gwintu na podstawie rozmiaru powierzchni (przy odblokowaniu).
-
Dostosowywanie wszystkich parametrów w trybie Własnym.
-
Używaj ikony blokady, aby przełączać pomiędzy automatycznym i ręcznym wyborem średnicy.
-
Po przełączeniu jednostek możliwy jest wybór różnych typów gwintów (np. M, ISO7 dla metrycznych, UNC, NPT dla calowych).
-
Długość gwintu nie musi pokrywać całej długości powierzchni – można ustawić wg potrzeby.
-
Wybranie trybu własnego umożliwia całkowitą personalizację parametrów gwintu.
-

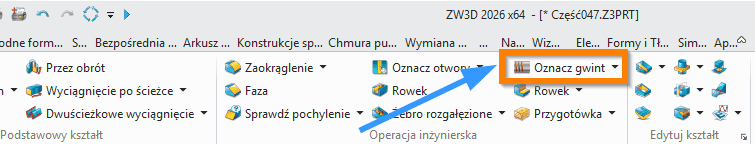

Oznacz gwint na powierzchni cylindrycznej
-
Znacznik gwintu
-
Atrybut gwintu zewnętrznego
-
Przypisz gwint do elementu
