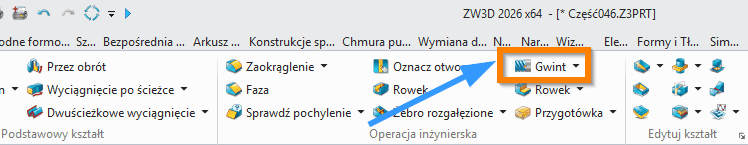

Gwint

Streszczenie komendy
Tworzenie gwintu na powierzchni cylindrycznej z wykorzystaniem profilu standardowego lub niestandardowego oraz rozbudowanych parametrów operacji (thread creation, standard/non-standard thread).

Metody dla komendy
profil standardowy (standard profile)
profil niestandardowy (custom profile)

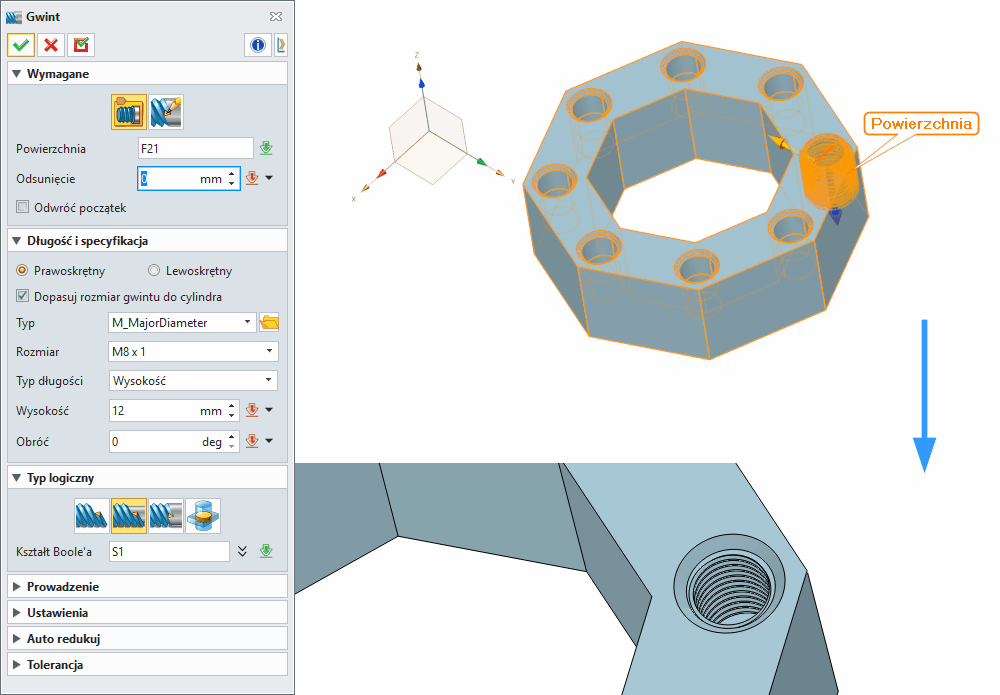

Wymagane dane wejściowe
Powierzchnia (surface) – wybierz powierzchnię cylindryczną, na której ma powstać gwint.
Odsunięcie (offset) – ustaw odległość początku gwintu od krawędzi powierzchni.
Profil (profile) – wybierz/utwórz kształt przekroju gwintu (dla profilu niestandardowego).

Opcjonalne dane wejściowe
Odwróć początek (invert start) – zmień pozycję początkową gwintu.
Obrót (rotation) – określ kąt startowy gwintu w stopniach.
Promień prowadzenia (lead-in radius) – ustaw promień łagodnego wejścia/wyjścia gwintu.
Typ długości (length mode) – zdecyduj o metodzie definiowania wysokości gwintu (wysokość, obroty, pełny zakres).

Opcje dodatkowe
Prawoskrętny / Lewoskrętny (right-handed / left-handed) – kierunek gwintu.
Dopasuj rozmiar (fit thread size) – automatyczne dostosowanie średnicy/rodzaju gwintu.
Typ gwintu:

• M_Major Diameter – gwint metryczny na powierzchni bryły (additive Boolean).

• M Tapdrill – gwint metryczny w otworze (subtractive Boolean).

• Rectangle – gwint prostokątny.

Rodzaj operacji Boole’a (Boolean type):

• Podstawa (base) – osobna bryła gwintu.

• Dodaj (add) – dodanie gwintu do istniejącej bryły.

• Usuń (subtract) – wycięcie gwintu w bryle.

• Wspólne (common) – część wspólna gwintu i bryły.

Prowadzenie (lead-in/lead-out):

• Brak (none)

• Początek (start)

• Koniec (end)

• Oba końce (both ends)

Auto redukuj (auto reduce) – minimalizacja danych powierzchni w celach wydajnościowych.

Tolerancja (tolerance) – precyzja tworzenia gwintu, w mm.

Dodatkowe informacje, tipsy i triki

• Przy autodopasowaniu otworu, rodzaj Boole’a jest wybierany automatycznie.

• W przypadku własnych profili, ich ustawienie względem ściany otworu decyduje o poprawności wyniku: muszą być umieszczone prostopadle do powierzchni, a zagłębienie lub wystawanie wpływa na to, czy gwint będzie dodawany czy odejmowany.

• Funkcja “minimalizuj dane powierzchni” jest przydatna przy dużych modelach lub niskiej wymaganej dokładności.

• Typy długości pozwalają precyzyjnie zaplanować wysokość, liczbę zwojów, skok gwintu.
