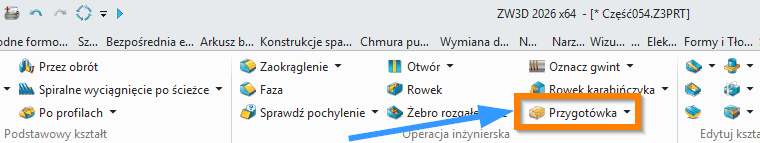

Umożliwia utworzenie otoczki materiałowej wokół przygotowywanego do obróbki CAM podzespołu.
-

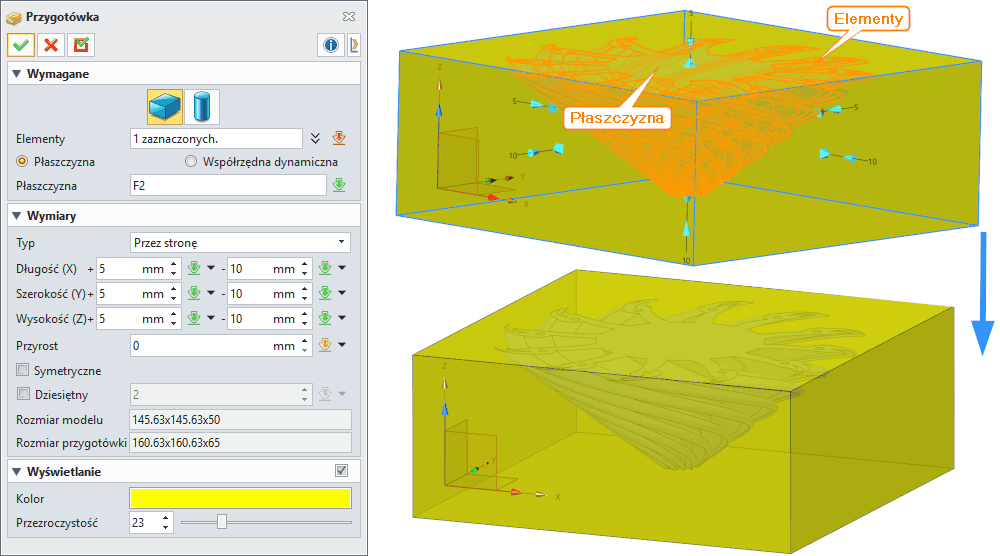

Prostopadłościan (Block) – wstawienie zapasu w formie prostopadłościanu, wymagane wskazanie encji i osi.
-
Walec (Cylinder) – wstawienie zapasu w formie walca, wymagane wskazanie encji i osi.
-
Elementy (Entities) – wybór ścian, brył lub bloków do objęcia zapasem.
-
Płaszczyzna (Plane) – płaszczyzna odniesienia do zorientowania zapasu (może być pominięta jeśli równoległa do XY).
-
Oś (Axis) – wyznacza oś obrotu dla zapasu cylindrycznego; można wybrać krawędź lub linię.
-
Metody położenia osi:
-
Przy wskazanym obiekcie (At picked)
-
Centralnie (At central)
-
Typ (Type) – sposób nadawania wymiarów (osobno lub całkowicie).
-
Przez stronęi (By side) – wartości w pozytywnym/negatywnym kierunku.
-
Przez sumę (By total) – całkowita długość zapasu.
-
Długość (X), szerokość (Y), wysokość (Z), promień (Length, Width, Height, Radius) – ręczne ustawienie wymiarów, możliwość dynamicznej zmiany w oknie graficznym.
-
Przyrost (Side increment) – ustawienie przyrostu wartości, zaokrąglanie do określonych jednostek (np. co 10 mm).
-
Symetryczność (Symmetric) – symetryczna zmiana wymiarów w obu kierunkach.
-
Dziesiętny (Decimal) – ustawienie ilości miejsc po przecinku.
-
Kolor (Color) – kolor zapasu.
-
Przezroczystość (Transparency) – przezroczystość zapasu.
-
Wielkość modelu (Model Size) – wyświetla rzeczywiste wymiary bryły.
-
Wielkość przygotówki (Stock Size) – wyświetla wymiary zapasu.
-
Dynamiczne uchwyty – zmiana wymiarów poprzez przeciąganie w oknie graficznym.
-
Domyślnie zapas dopasowuje się do rozmiaru bryły, ale można go powiększyć za pomocą przyrostu na boku.
-
Przebudowa modelu automatycznie aktualizuje zapas jeśli zmieni się rozmiar bryły.
-
Ustawienia koloru i przezroczystości pomagają wizualnie odróżniać zapas od reszty modelu.
