Przytnij

Umożliwia ucięcie bryły za pomocą ściany, powierzchni lub profilu wycinającego.

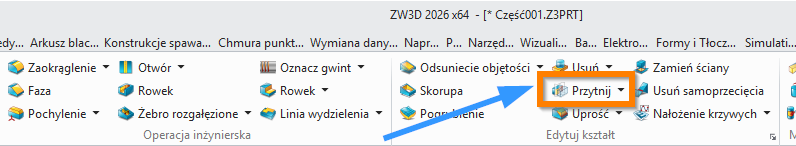

Operacje > Edytuj kształt

Przytnij kształty
(Trim Shapes)

Polecenie Przytnij kształty (Trim Shapes) pozwala na usunięcie fragmentów bryły lub otwartego kształtu, które przecinają się z wybranymi powierzchniami, bryłami lub płaszczyznami odniesienia. Funkcja umożliwia przycinanie zarówno brył zamkniętych, jak i otwartych—rezultatem operacji na kształcie otwartym będzie wciąż kształt otwarty. Narzędzie jest zbliżone funkcjonalnie do polecenia Połącz kształty (Combine Shapes), ale daje możliwość zaznaczenia wielu powierzchni, kształtów i płaszczyzn odniesienia (mogą się one nawet przecinać między sobą), względem których następuje przycinanie. Otrzymany kształt jest automatycznie czyszczony i gotowy do dalszej pracy.

Przykłady zastosowania:

• Przycinanie części bryły przez zaznaczone powierzchnie w celu utworzenia konkretnego detalu mechanicznego.

• Przekształcanie złożonych modeli poprzez usuwanie zbędnych fragmentów na podstawie kilku przecięć jednocześnie.

• Modelowanie rozgałęzionych kanałów czy otworów w obudowach lub formach.

• Tworzenie skomplikowanych wycięć poprzez wytłaczanie profili otwartych lub zamkniętych jako elementów tnących.

Metody i opcje działania

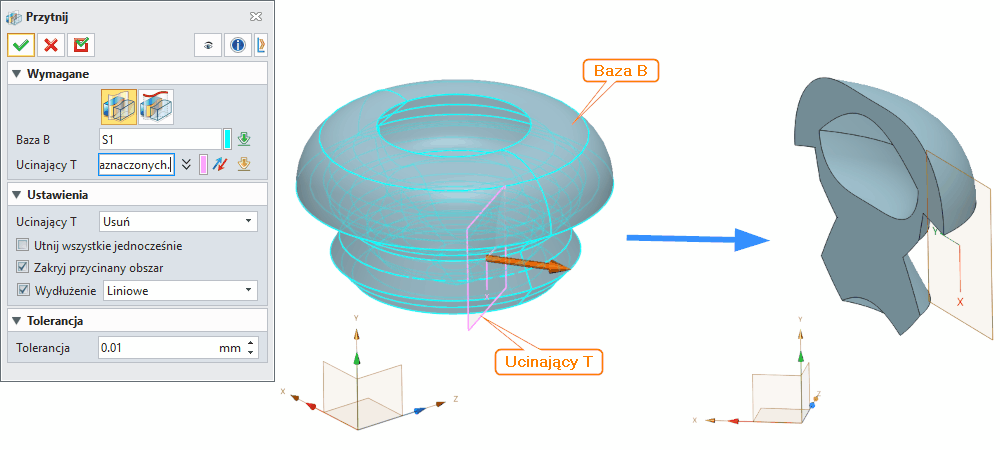

1. Przez powierzchnię (Through Surface)
Metoda ta pozwala na wykorzystanie płaszczyzny odniesienia lub powierzchni jako elementu tnącego. Wystarczy wskazać geometrię płaską lub zakrzywioną, która przecina bryłę bazową, aby uzyskać efekt przycięcia. Metoda jest idealna do szybkiego dzielenia brył przez pojedyncze lub wielokrotne płaszczyzny.

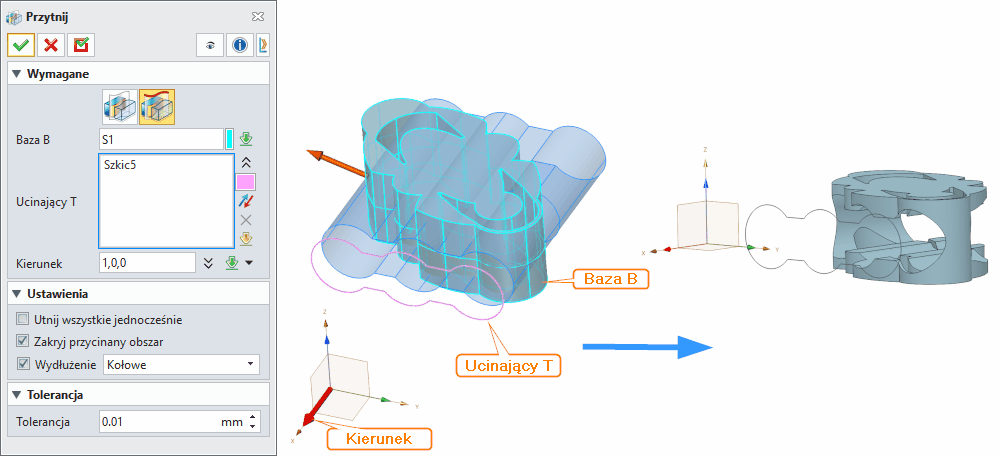

2. Przez wytłaczaną bazę (Through Extruded Profile)
W tej metodzie można użyć krzywych, profili otwartych lub zamkniętych, które zostaną wytłoczone w określonym kierunku, tworząc kształt wycinający. Kierunek wytłaczania oraz głębokość określają, w jaki sposób nowo utworzona geometria przecina bryłę bazową. Dzięki tej metodzie można tworzyć złożone przecięcia bez potrzeby wcześniejszego modelowania pełnej bryły tnącej.

Wymagane dane wejściowe

• Baza B (Base B) – wybierz bazowe kształty lub bryły do przycięcia.

• Ucinający T (Trimming T) – wybierz kształty i/lub płaszczyzny odniesienia, które zostaną użyte jako elementy przycinające.

Opcjonalne dane wejściowe

• Zachowaj stronę (S) (Flip side (S) keep) – strzałki wskazują zachowywaną stronę. Zaznacz opcję lub kliknij bezpośrednio na strzałkę w oknie graficznym, aby ją odwrócić.

• Ucinający T (Trimming T) – wybierz „Zachowaj" (Keep), aby pozostawić wycięte fragmenty. Wybierz „Usuń" (Delete), by wycięte kształty zostały usunięte po zakończeniu polecenia.

• Przytnij wszystkie jednocześnie (Trim with all simultaneously) – określa, czy przycinanie odbywa się jednocześnie względem wszystkich elementów tnących, czy w kolejności. Opcja może wpłynąć na wynik dla powierzchni przecinających się wzajemnie.

• Zakryj przycinany obszar (Cap trimmed region) – decyduje, czy nowopowstały kształt będzie zakryty na brzegu cięcia (bryła zamknięta) czy nie (kształt otwarty). Po zaznaczeniu, zakrywające powierzchnie zostaną wzięte z geometrii Ucinający T.

• Wydłużenie (Extend trimming faces) – geometria ucinająca MUSI wychodzić poza bazowy obiekt. Jeśli nie wychodzi, użyj tej opcji do jej wydłużenia. Dotyczy to tylko powierzchni jako elementów przecinających.

  • Liniowe (Linear) – wydłużenie następuje na prostoliniowej trajektorii zgodnie z tangensem końca powierzchni, lecz nie zachowuje jej krzywizny, co może powodować nieciągłości wizualne.

  • Kołowe (Circular) – wydłużenie następuje po trajektorii dopasowanej do krzywizny. Zapewnia płynne przejście, lecz przy nadmiernym wydłużeniu trajektoria może się odwracać względem kierunku stycznej.

Tolerancja

• Tolerancja (Tolerance) – ustaw lokalną tolerancję dokładności operacji, która obowiązuje wyłącznie dla bieżącego polecenia. Po jego zakończeniu używana jest globalna tolerancja modelowania.

Tipsy i tricki użycia

• Przycinaj złożone kształty kilkoma powierzchniami jednocześnie, aby znacząco przyspieszyć i uprościć proces modelowania.

• Użycie opcji wydłużania jest szczególnie pomocne, gdy bryła bazowa nie leży całkowicie w zakresie powierzchni tnącej – pozwala to uniknąć błędów przycinania przy niestykających się geometriach.

• Opcja zakrywania pozwala łatwo uzyskać zamknięte obiekty po cięciu.

• Wykorzystuj metodę wytłaczanej bazy do tworzenia precyzyjnych, powtarzalnych przecięć na podstawie szkiców 2D bez potrzeby modelowania pełnych brył pomocniczych.

• Stosuj płaszczyzny odniesienia jako elementy tnące do szybkiego dzielenia modeli na sekcje lub segmenty.

Synonimy komendy w popularnych programach CAD 3D po polsku

• Przytnij bryły

• Przytnij przez powierzchnię

• Odejmij część bryły

• Utnij element
