Rozciągnij powierzchnię

Umożliwia wydłużenie ścian w zależności od wybranego kierunku

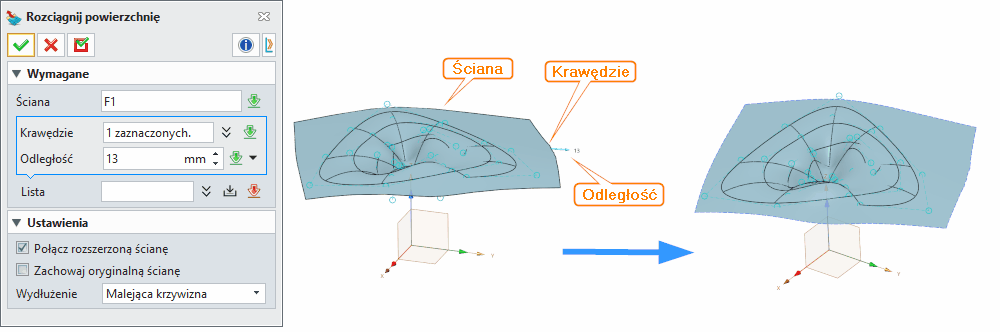

Rozciągnij powierzchnię (Extend a Face)

Komenda Rozciągnij powierzchnię (Extend a Face) służy do wydłużania jednej lub wielu ścian powierzchniowych poprzez przedłużenie ich krawędzi o określoną wartość liniową. Narzędzie to znajduje zastosowanie w modelowaniu powierzchniowym, naprawie geometrii importowanej (STEP/IGES), przygotowaniu modeli pod operacje przycinania (Trim), łączenia (Sew) oraz w modelowaniu hybrydowym bryłowo-powierzchniowym.

Polecenie dostępne jest w środowisku Swobodne formowanie (Free Form) oraz w trybie edycji obiektowej. Umożliwia zachowanie ciągłości topologicznej oraz kontrolę charakteru przedłużenia (liniowego, naturalnego, kołowego itd.).

Metody i tryby działania komendy

Komenda działa w dwóch odrębnych trybach operacyjnych:

Metoda 1 – z poziomu paska Swobodne formowanie

• Umożliwia jednoczesne wydłużenie wielu ścian i wielu krawędzi.

• Zachowuje powiązania topologiczne powłoki (utrzymanie zamknięcia, jeśli możliwe).

• Nie wymaga wcześniejszego rozbijania cechy (explode feature).

• Komenda zapętla się, umożliwiając wybór kolejnych krawędzi.

Zastosowanie: rozbudowa otwartych powłok, korekta granic powierzchni przed operacją zszywania.

Metoda 2 – z menu kontekstowego (Object Edit Mode)

Warunki:

• Ustaw filtr wyboru na Ściana (Face).

• Kliknij PPM na ścianie → wybierz Rozszerz (Extend).

Cechy:

• Operuje wyłącznie na jednej ścianie.

• Automatycznie rozbija ścianę przed rozszerzeniem.

• Umożliwia rozszerzanie krawędzi zszytych (sewn edges).

• Oferuje opcję ponownego zszycia do bryły źródłowej.

Zastosowanie: lokalne modyfikacje, korekta pojedynczych powierzchni w modelach importowanych.

Wymagane dane wejściowe komendy

Ściana (Face)

Wybór ściany przeznaczonej do wydłużenia.
W trybie pierwszym możliwy jest wybór wielu ścian, w trybie drugim tylko jednej.

Błędy typowe:

• Próba wyboru bryły bez ustawienia filtra „Face”.

• Wybór ściany zamkniętej bez wolnych krawędzi.

Krawędzie (Edges)

Wybór jednej lub wielu krawędzi do wydłużenia.
Wszystkie wskazane krawędzie zostaną wydłużone o tę samą wartość.

Możliwe jest wielokrotne wskazywanie w ramach jednej operacji.

Odległość (Distance)

Wartość liniowa określająca zakres wydłużenia:

• wartość dodatnia → przedłużenie,

• wartość ujemna → przycięcie.

Parametr może być zapisywany do listy operacji.

Lista (List)

Umożliwia zapis konfiguracji krawędź–odległość.
Pozycje mogą być edytowane dwuklikiem.
Pozwala to na precyzyjne sterowanie różnymi długościami dla różnych zestawów krawędzi.

Opcjonalne dane wejściowe komendy

Scal rozszerzone ściany (Merge extended face)

• Wyłączone → tworzone są oddzielne powierzchnie dla nieprzylegających krawędzi.

• Włączone → wszystkie rozszerzenia łączone są w jedną powierzchnię.

Istotne przy odbudowie zamkniętej powłoki.

Zachowaj oryginalną ścianę (Keep original face)

• Tworzy nową ścianę rozszerzoną, pozostawiając pierwotną geometrię.

• Opcja niedostępna, gdy aktywne jest scalanie.

Przydatne przy modelowaniu wariantowym.

Typ wydłużenia (Extension)

Opcja definiuje charakter geometryczny przedłużenia:

Naturalne (Natural)

Przedłużenie wielomianowe powierzchni na granicy.
Zachowuje nieskończony rząd ciągłości matematycznej (C∞).
Najbardziej stabilne dla krótkich wydłużeń.

Liniowe (Linear)

Przedłużenie wzdłuż kierunku stycznej.
Nie zachowuje ciągłości krzywizny (brak C2).
Może powodować wizualną nieciągłość refleksów.

Kołowe (Circular)

Podąża za istniejącą krzywizną.
Zachowuje dopasowanie krzywizny.
Przy dużych odległościach może zawijać się przeciwnie do stycznej.

Odbicie (Reflect)

Przedłużenie przez odbicie punktów kontrolnych względem płaszczyzny normalnej do krzywej.

Malejąca krzywizna (Curvature diminishing)

Łączy zalety trybu liniowego i kołowego.
Dopasowuje krzywiznę na początku, następnie stopniowo ją wygasza do przebiegu liniowego.
Najbardziej uniwersalne rozwiązanie w praktyce przemysłowej.

Funkcje dodatkowe, opcje i zachowanie komendy

• Możliwość wydłużania wielu krawędzi jednocześnie.

• Zachowanie ciągłości topologicznej w powłokach otwartych.

• Automatyczne rozbijanie ściany w trybie kontekstowym.

• Możliwość ponownego zszycia do bryły bazowej.

• Wpływ na późniejsze operacje Trim, Sew, Heal.

• Przy dużych wartościach wydłużenia może dojść do samoprzecięć – szczególnie w trybie kołowym.

• Dokładność operacji zależna od tolerancji modelu.

Tipsy i tricki

1. Przy pracy z importem STEP najpierw wydłuż powierzchnie, dopiero potem wykonuj zszywanie.

2. Do przygotowania powierzchni pod przycięcie używaj trybu Natural.

3. W modelach form wtryskowych preferuj Malejącą krzywiznę – eliminuje artefakty refleksów.

4. Wydłużaj z zapasem przed operacją Trim – zapewnia to czystsze przecięcia.

5. Unikaj dużych wydłużeń w trybie kołowym bez kontroli wizualnej.

6. Przy rekonstrukcji powierzchni klasy A sprawdzaj ciągłość G2 po operacji.

Synonimy komendy w popularnych systemach CAD

• Wydłuż powierzchnię (extend surface)
• Rozszerzenie powierzchni (surface extension)
• Wydłuż ścianę (extend face)
• Cofnij przycięcie i wydłuż (untrim and extend)
• Przyrost powierzchni (surface grow)
• Rozszerzenie obwiedni (boundary extension)

Tabela porównawcza

Komenda Rozciągnij powierzchnię stanowi jedno z fundamentalnych narzędzi inżynierii powierzchniowej, szczególnie istotne w rekonstrukcji geometrii, modelowaniu narzędziowym oraz w przygotowaniu powierzchni pod operacje logiczne i topologiczne.
