Pozwala na rysowanie krzywej helikalnej w przestrzeni 3D.

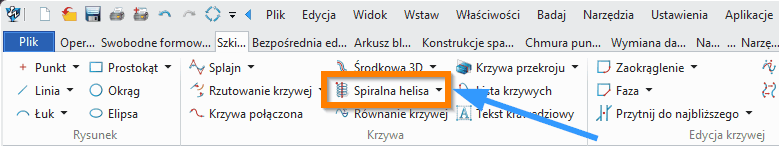

Szkic 3D > Krzywa

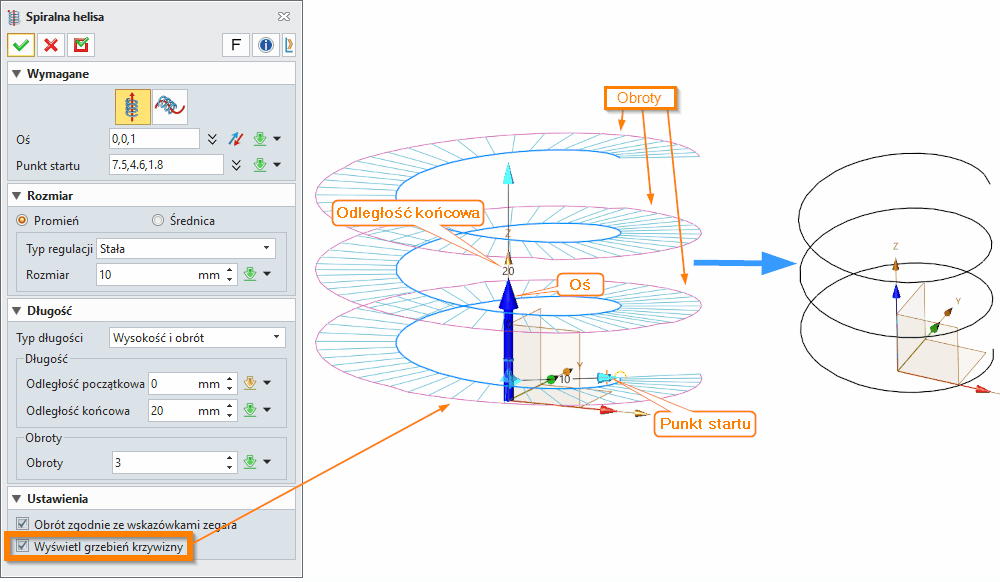

Aby użyć funkcji wymagane jest wybranie opcji:
- Przez Wektor, a następnie zdefiniowanie Osi oraz Punktu startu. Możemy zmienić kierunek rysowania helisy za pomocą przycisku
.
- Ścieżka, a następnie wybranie Ścieżki oraz określenie Kąta początku.
W polu Rozmiar decydujemy czy chcemy pracować z Promieniem czy Średnicą.

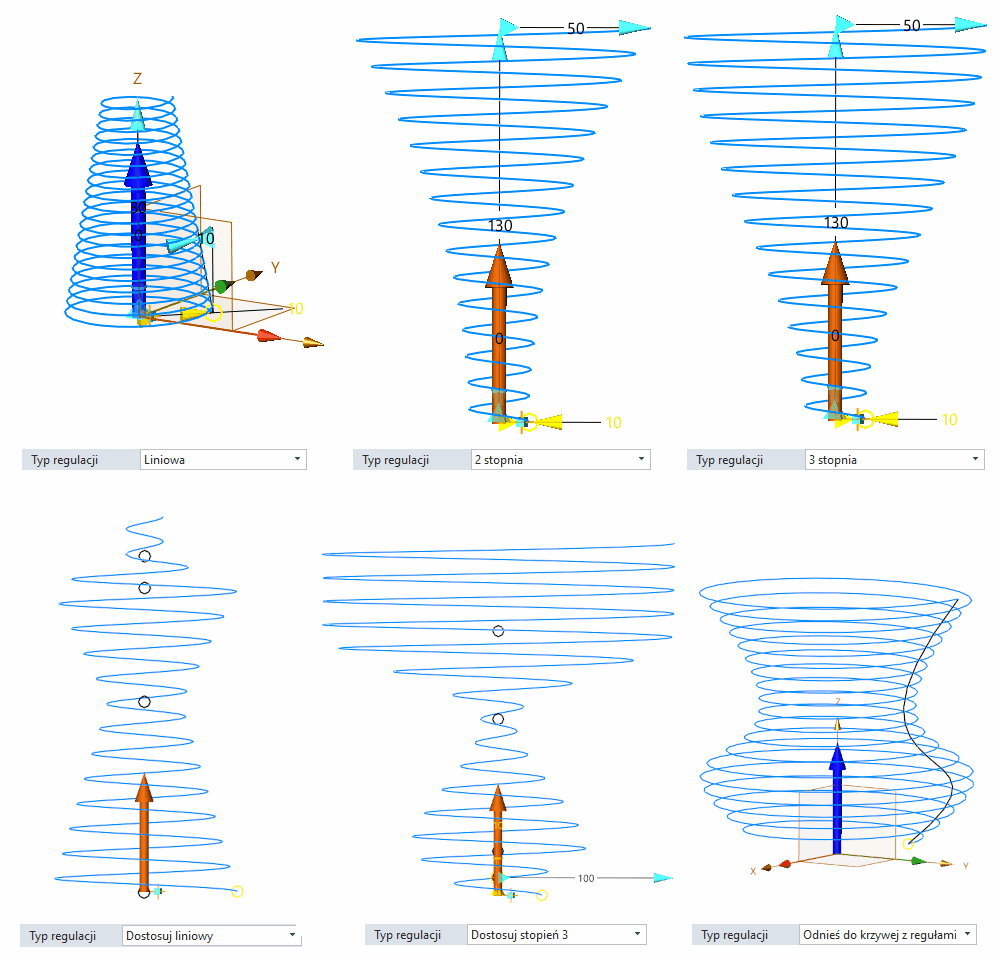

Zdefiniowanie Typu regulacji umożliwia zaawansowane dostosowanie helisy co pokazano na rysunku poniżej:
- Stała: Definiujemy wartość Rozmiaru jako wartość stałą na całej długości.
- Liniowa: Służy do określenia tempa zmiany w sposób liniowy od początku do końca dla wydłużonej krzywej lub powierzchni. Definiujemy pole Początkowy rozmiar, aby określić punkt początkowy oraz pole Końcowy rozmiar, aby określić punkt końcowy. Gdy typ zmiany ma charakter liniowy, pole Pochylenie jest aktywne, a pole Rozmiar końcowy jest wyszarzone.
- Stopień 2 / Stopień 3: Używane do określenia zmiany o stopniu 2 lub 3 od początku do końca. Użytkownik podaje Początkowy i końcowy rozmiar. Stopień 2 lub 3 jest wykorzystywany do wyznaczenia wydłużonej powierzchni, która przemieszcza się wzdłuż podstawowej krzywej w systemie. Długość krzywej przekroju zmienia się nieliniowo między wartością początkową, a końcową tej krzywej podstawowej.
- Dostosowana (liniowa / stopień 3): Definiujemy punkty lub odległości wzdłóż osi lub ścieżki oraz Rozmiar helisy.
- Zgodnie z krzywą sterującą: Krzywa sterująca jest używana do wyboru serii gładkich krzywych połączeń w celu zdefiniowania regularnej funkcji. Krzywa ta musi leżeć w jednej płaszczyźnie z osią lub ścieżką. Spirala zostanie utworzona tylko gdy ilość zwojów jak i jej całkowita długość będą się mieścić na krzywej sterującej.

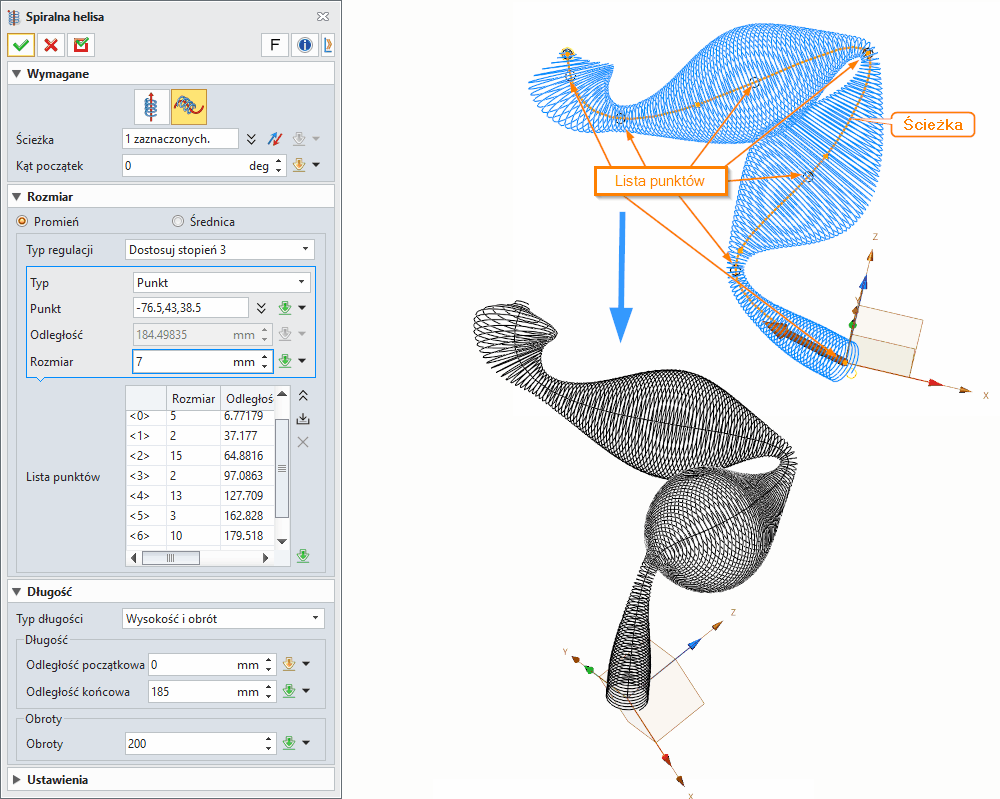

Wyciągnięcie spirali po Ścieżce z wykorzystaniem Punktów pokazano na rysunku poniżej
W polu Długość możemy zdefiniować Typ długości:
- Wysokość i obrót: określamy Odległość początkową liczoną od Punktu startu, Odległość końcową oraz Obroty. Zagęszczenie zwojów spirali jest stałe i liczone przez Ilość obrotów w stosunku do Wysokości (Odległość końcowa minus Odległość początkowa)
- Wysokość i skok: określamy Odległość początkową liczoną od Punktu startu, Odległość końcową oraz Skok (i jego opcje) liczony w mm. Im większy skok, tym mniejsza liczba obrótów spirali w jednostce odległości.

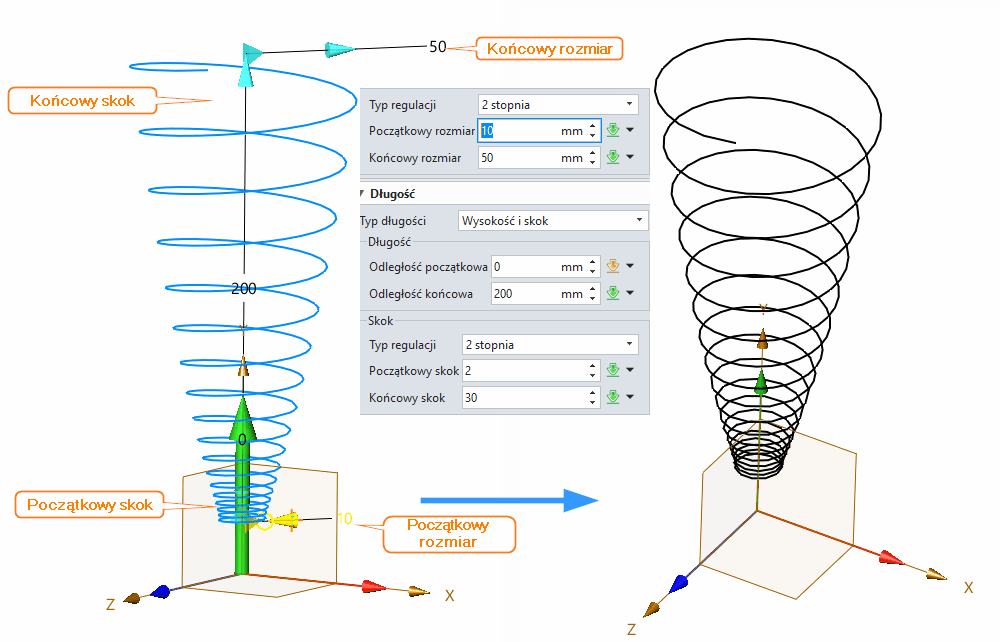

Mamy możliwość regulacji Skoku w jednostce odległości. Do dyspozycji mamy następujące typy regulacji: Stała, Liniowa, 2 stopnia, 3 stopnia, Dostosuj liniowy, Dostosuj stopień 3.
- W zależności od powyższego wyboru należy zdefiniować Początkowy skok, Końcowy skok
Przedstawiono to na rysunku poniżej:
W Ustawieniach możemy zmienić Obrót zgodnie ze wskazówkami zegara oraz Wyświetlić grzebień krzywizny.
Synonimy:
spirala śrubowa
