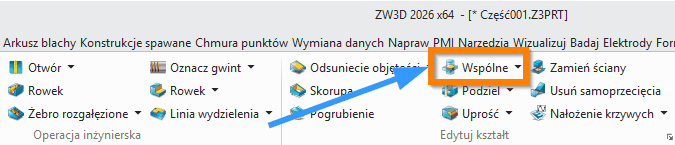

| Współne |  Umożliwia wuodrębnienie części wspólnej dwóch lub wiecej kształtów za pomocą operacji Boole`a.

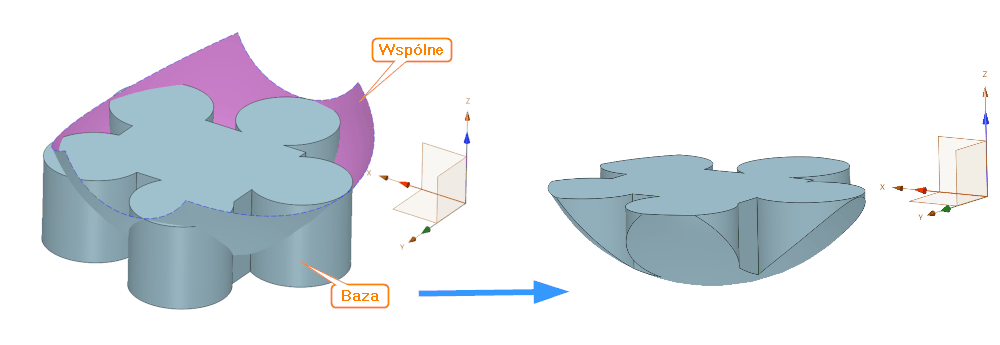

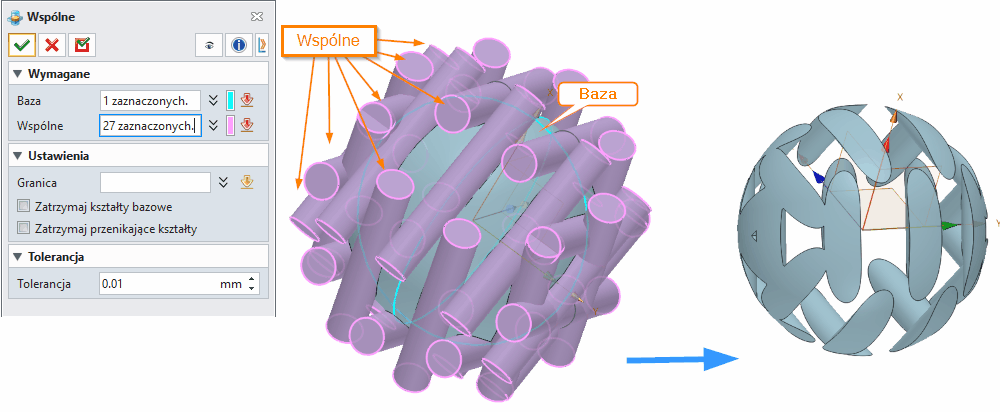

Część wspólna kształtów (Intersect Shapes) Komenda służy do utworzenia nowych kształtów poprzez wyznaczenie części wspólnej jednego lub większej liczby kształtów z kształtami bazowymi. Opcjonalnie można zachować kształty operatorów lub wybrać dowolne powierzchnie ograniczające, które ograniczą zakres operacji. Funkcja ta jest szczególnie przydatna w projektowaniu bryłowym, gdy potrzebujemy uzyskać tylko tę część geometrii, która jest wspólna dla dwóch lub więcej przecinających się obiektów 3D. Przykłady zastosowania obejmują: modelowanie wspólnych objętości bryłowych w celu tworzenia złożonych form geometrycznych, projektowanie elementów współpracujących (np. połączeń, gniazd, tulei), inżynierię odwrotną form wtryskowych poprzez wyodrębnienie geometrii części z objętości formy, sprawdzanie interferenci między elementami oraz weryfikację objętości wspólnych. Komenda znajduje szczególne zastosowanie przy projektowaniu części o skomplikowanych kształtach, gdzie przecięcie prostych brył daje pożądaną formę finalną. Może być używana zarówno dla brył zamkniętych, jak i otwartych powierzchni. Metody i opcje działania komendy Zatrzymaj kształty bazowe (Keep base shapes) - opcja pozwalająca na zachowanie oryginalnych kształtów bazowych po wykonaniu operacji. Gdy opcja jest zaznaczona, kształty bazowe nie zostaną usunięte z modelu. Zatrzymaj przenikające kształty (Keep intersected shapes) - opcja pozwalająca na zachowanie kształtów operatorów po wykonaniu operacji. Bez zaznaczenia tej opcji kształty będą usunięte po zakończeniu działania komendy. Granica (Boundary) - możliwość wyboru dowolnych powierzchni ograniczających. Kształt przecinany musi penetrować kształt bazowy. Powierzchnie graniczne służą do przycinania kształtu przecinanego. Ta funkcja jest szczególnie istotna, gdy kształt bazowy jest cienkościenny, a nie można zdefiniować prostego wyciągnięcia (np. przy dodawaniu uchwytu do dzbanka). Wymagane dane wejściowe komendy Baza (Base) - kształt bazowy, który będzie modyfikowany i pozostanie po zakończeniu wykonywania komendy. Jest to kształt docelowy operacji. Wspólny (Intersected) - kształt, który jest stosowany do kształtu bazowego. Zostanie on usunięty po zakończeniu komendy, chyba że zostanie zaznaczona opcja zachowania wszystkich kształtów. Kształt ten może być otwarty lub zamknięty. Funkcje dodatkowe, opcje, ustawienia komendy Tolerancja (Tolerance) - ustawienie lokalnej tolerancji, która jest ważna tylko dla bieżącej komendy. Po zakończeniu wykonywania komendy zostanie użyta tolerancja globalna w modelowaniu. Pozwala to na dostosowanie dokładności operacji do specyficznych wymagań danej funkcji bez wpływu na pozostałe operacje w modelu.
Poniżej przedstawiono możliwości współdziałania z powierzchniami otwartymi i kształtami: Tipsy i tricki użycia komendy w oprogramowaniu CAD Przy pracy z komendą przecięcia warto zastosować przezroczystość brył, aby lepiej wizualizować obszary wspólne przed wykonaniem operacji. Komenda przecięcia jest szczególnie użyteczna przy projektowaniu form wtryskowych - można wyodrębnić kształt części wtryskowej z geometrii gniazda formy poprzez przecięcie dwóch połówek formy i wybranie tylko wewnętrznej objętości. Przed wykonaniem operacji przecięcia warto utworzyć kopię oryginalnych brył, aby móc powrócić do poprzedniego stanu w razie potrzeby. W przypadku złożonych przecięć warto najpierw użyć podglądu operacji, aby sprawdzić czy rezultat będzie zgodny z oczekiwaniami. Komenda przecięcia może być używana do obliczania objętości wewnętrznych pojemników - wystarczy wykonać przecięcie geometrii pojemnika z blokiem wypełniającym jego wnętrze, a następnie zmierzyć objętość powstałej bryły. Jeśli obiekty nieznacznie się nie przecinają lub są dokładnie styczne, warto zastosować niewielkie przesunięcie lub nakładanie się brył, aby operacja przebiegła prawidłowo. Minimalne nakładanie geometrii (np. 0,001 mm) często rozwiązuje problemy z wykrywaniem przecięć. W zaawansowanych zastosowaniach można wykorzystać przecięcie szkiców 2D do tworzenia krzywych datum, które następnie służą jako trajektorie dla operacji wyciągnięcia wzdłuż ścieżki lub przeciągnięcia. Synonimy komendy dla popularnych programów CAD 3D:
|
