EATTEXT

Pozwala na tworzenie zestawień bloków. Ułatwia operacje związane z generowaniem zestawień bloków poprzez funkcję Eksport atrybutów.

Ikona  eattext ikona
Menu

Narzędzia  Wyciąganie atrybutów                                       (interfejs_klasyczny)

Narzędzia dodatkowe → podgrupa Bloki  Eksport atrybutów  (interfejs_wstążkowy)

Polecenie   _eattext

W 5 krokach można łatwo eksportować interesujące Użytkownika informacje z bloków do tabeli.

eattext 1



Krok 2 Eksport atrybutów umożliwia wybranie źródła danych.eattext 2



 Krok 3 Użytkownik wybiera tytuły kolumn, zmienia nazwę, która będzie znajdować się w nagłówku wyeksportowanej tabeli.eattext 3



 Krok 4 Okno umożliwia wybór pliku do jakiego będą eksportowane dane z otwartego rysunku.

Wybierając plik zewnętrzny, program zapisze w nowym dokumencie zestawienie bloków.eattext 4



Krok 5 Zakończenie i zatwierdzenie rozpoczęcia eksportu do wybranego pliku.

eattext 5



 Po wykonaniu eksportu, w wybranej wcześniej lokalizacji pojawi się plik z zestawieniem atrybutów. Wyeksportowane dane można przedstawić w arkuszu kalkulacyjnym.

eattext 6

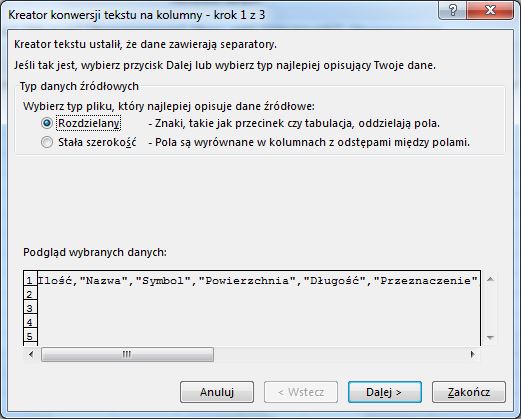

Dane jakie pojawią się w utworzonym dokumencie pojawią się z przecinkami. Proszę zaznaczyć pierwszą kolumnę oraz przejść na zakładkę Dane, następnie kliknąć polecenie Tekst jako kolumny. Ukaże się okno, w którym proszę kliknąć Dalej.

eattext 7



Po lewej stronie okna jako ograniczniki włączone są Tabulatory, proszę je wyłączyć klikając na nie oraz proszę włączyć opcję Przecinek. W dolnym oknie ukaże się podgląd danych po wybranych zmianach.

eattext 8
