Modyfikuj otwory

Umożliwia redefinicję otworów w części.

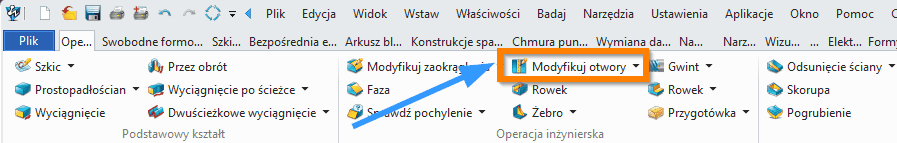

Operacje > Operacja inżynierska

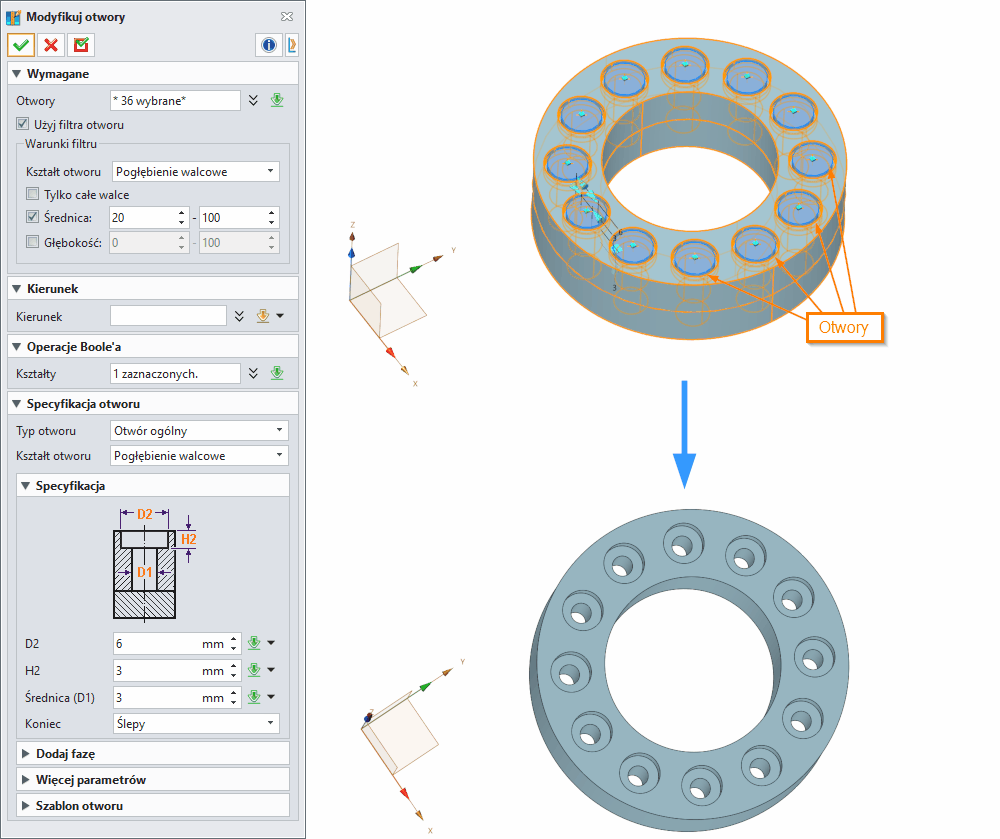

Polecenie służy do edycji istniejących otworów bez ponownej regeneracji historii modelu. Umożliwia zmianę parametrów, filtrowanie według kształtu i wymiarów, a także przypisywanie standardów i atrybutów technologicznych.

Dane wymagane (Required Inputs)

• Otwory (Holes) – wybór powierzchni otworów do modyfikacji.

• Użyj filtra otworów (Use hole filter) – umożliwia ustawienie:

  • Kształt otworu (Hole shape) – określony kształt lub wszystkie.

  • Tylko całe walce (Only whole cylindrical) – ograniczenie do pełnych otworów cylindrycznych.

  • Średnica (Diameter) – zakres średnic.

  • Głębokość (Depth) – zakres głębokości.

Dane opcjonalne (Optional Inputs)

• Kierunek (Direction) – domyślnie prostopadle do powierzchni; można zmienić na podstawie krawędzi, krzywych lub normalnej.

• Operacja Boola (Boolean / Operation / Shapes) – wybór metody i brył do modyfikacji.

• Zachowaj elementy lokalizacji (Keep location entities) – pozostawienie lub usunięcie encji pomocniczych.

• Przedłużenie ze stożkiem (Extension with taper) – sposób wydłużenia przy otworach stożkowych..

Specyfikacja otworu (Hole Specification)

• Kształt / typ otworu (Hole shape / Hole type) – prosty, stożkowy, z pogłębieniem walcowym (counter-bore), stożkowym (counter-sink), podfrezowaniem (spot-face), szczelinowy (slot).

• Otwór pod śrubę (Clearance hole) – wybór standardu, typu śruby, rozmiaru i pasowania (ciasne, luźne, normalne, własne).

• Otwór gwintowany (Thread hole) – standard (UNC, UNF, M…), rozmiar, średnica, skok, klasa gwintu, kierunek (RH/LH).

• Otwór profilowy (Profile hole) – definiowany szkicem.

• Parametry geometryczne – D1 średnica, H1 głębokość, D2 średnica pogłębienia, H2 głębokość pogłębienia, Ang kąt stożka, End zakończenie (ślepy, do powierzchni, przelotowy).

• Dodatkowe opcje – fazy (chamfers), kąt dna otworu (tip), długość szczeliny (slot length), kąt szczeliny (slot angle).

Parametry dodatkowe (More Parameters)

• Etykieta (Callout label) – opis otworu w dokumentacji.

• Tolerancje (Add D1/D2 tolerance) – górny i dolny limit.

• Nie wykonuj (Do not machine) – otwory pomijane w CAM.

• Szablon otworu (Hole template) – zapisywanie i odczyt paczek atrybutów.

• Biblioteka standardów otworów (Hole Standards Library) – plik „Bundles.Z3” zawierający normowe parametry wg Machinery’s Handbook

Lista synonimów (po polsku)

• Modyfikuj otwory (Modify Holes) – ZW3D, edycja otworów bez regeneracji historii.

• Edytuj otwór (Edit Hole)

• Edytuj kreator otworów (Hole Wizard Edit)

• Edytuj cechę otworu (Edit Hole Feature)

• Edytuj definicję (Edit Definition)

• Modyfikuj otwór (Modify Hole)

• Edytuj cechę > Otwór (Edit Feature > Hole)

• Edytuj otwór (Edit Hole)

• Definicja otworu (edycja) (Hole Definition (Edit))
