Przycięta płaszczyzna

Umożliwia utworzenie płaskiej powierzchni na podstawie rzutu na krzywe w przestrzeni 3D.

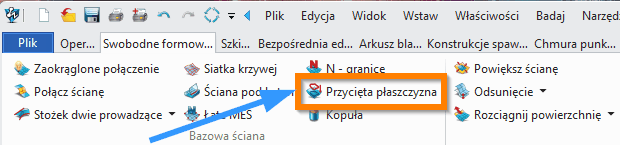

Swobodne formowanie Przycięta płaszczyzna wstążka ZW3D

Swobodne formowanie Przycięta płaszczyzna ZW3D panel

Przycięta płaszczyzna (Trimmed Plane)

Komenda służy do tworzenia płaskiej ściany (powierzchni planarnej) przyciętej do zestawu krzywych granicznych. Znajduje się w menu Wstaw > Kształty (Podstawowe) (Insert > Shapes (Basic)), a także w zakładce Swobodne formowanie (Free Form). Przycięta płaszczyzna jest narzędziem niezbędnym przy naprawie modeli importowanych (tzw. healing), zamykaniu otworów w modelach powierzchniowych oraz tworzeniu powierzchni rozdzielających w projektowaniu form wtryskowych. Komenda pozwala szybko wygenerować płaską powierzchnię ograniczoną krzywymi szkicowymi, krawędziami lub geometrią szkieletową (wireframe), taką jak linie, łuki, okręgi czy krzywe. Przykładowo, jeśli model po imporcie posiada otwory w płaskich obszarach, komenda Przycięta płaszczyzna umożliwia szybkie zamknięcie tych braków poprzez wskazanie krawędzi otworu jako krzywych granicznych. Narzędzie to jest również przydatne do tworzenia pomocniczych płaskich powierzchni referencyjnych w procesie modelowania hybrydowego (połączenie modelowania bryłowego i powierzchniowego).


Metody i opcje działania komendy

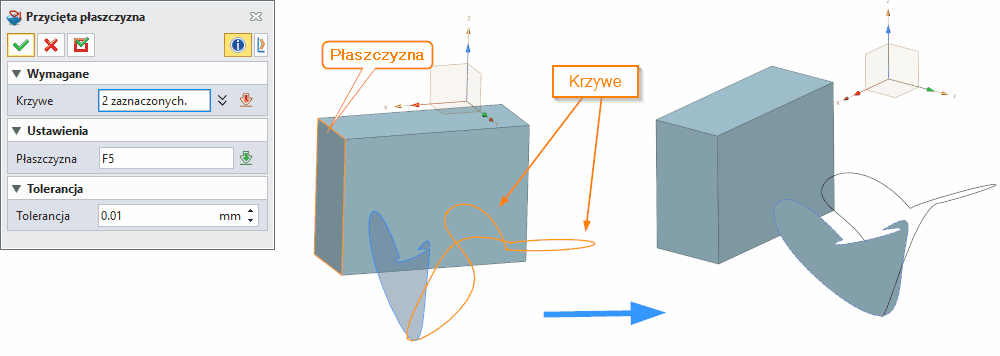

Komenda działa w dwóch trybach — podstawowym i z użyciem projekcji na płaszczyznę:

  • Tryb podstawowy — użytkownik wskazuje zamknięte krzywe graniczne leżące na jednej płaszczyźnie, a komenda automatycznie tworzy płaską ścianę ograniczoną tymi krzywymi.

  • Tryb z projekcją — jeśli krzywe nie leżą na tej samej płaszczyźnie, można wskazać płaszczyznę bazową lub ścianę planarną, na którą krzywe zostaną zrzutowane przed utworzeniem powierzchni.


Wymagane dane wejściowe komendy

  • Krzywe (Curves) — wybór krzywych granicznych definiujących obrys tworzonej powierzchni płaskiej. Mogą to być elementy szkicu lub geometria szkieletowa, np. linie, łuki, okręgi, krzywe. Krzywe muszą tworzyć zamkniętą pętlę i leżeć na jednej płaszczyźnie (chyba że użyto opcji Płaszczyzna).


Opcjonalne dane wejściowe komendy

  • Płaszczyzna (Plane) — wybór płaszczyzny bazowej lub planarnej ściany, na którą krzywe zostaną zrzutowane przed wygenerowaniem ściany planarnej. Krzywe muszą po projekcji tworzyć zamkniętą pętlę.

  • Tolerancja (Tolerance) — ustawienie lokalnej tolerancji dopasowania krzywych, obowiązującej tylko dla bieżącej komendy. Po zakończeniu operacji przywracana jest tolerancja globalna modelu.


Funkcje dodatkowe, opcje, ustawienia komendy

  • Tolerancja lokalna pozwala na precyzyjne sterowanie dokładnością dopasowania krzywych do płaszczyzny, co jest szczególnie przydatne przy pracy z importowaną geometrią o niskiej jakości.

  • Komenda wymaga, aby krzywe graniczne po zrzutowaniu na płaszczyznę tworzyły zamkniętą pętlę — w przeciwnym razie powierzchnia nie zostanie utworzona.

  • Po utworzeniu powierzchni wynikowa ściana nie jest automatycznie zszywana z sąsiednimi powierzchniami — wymagane jest użycie komendy Zszyj (Sew) z zakładki Napraw (Heal).


Tipsy i tricki

  • Przy naprawie modeli importowanych warto najpierw użyć komendy Powiększ do (Zoom to), aby zlokalizować otwarte krawędzie, a następnie zastosować Przyciętą płaszczyznę do zamknięcia płaskich otworów.

  • Komenda Przycięta płaszczyzna umożliwia konstrukcję powierzchni z 2 lub więcej krawędzi i/lub krzywych, co czyni ją wszechstronnym narzędziem w naprawie geometrii.

  • Po utworzeniu przyciętej płaszczyzny warto użyć komendy Zszyj (Sew), aby połączyć nową powierzchnię z modelem.

  • Jeśli krzywe graniczne nie leżą dokładnie na jednej płaszczyźnie (np. z powodu niedokładności importu), opcja Płaszczyzna pozwala na ich rzutowanie i uniknięcie błędów.

  • W modelowaniu form wtryskowych komenda jest wykorzystywana wspólnie z narzędziami Wypełnij przerwę (Fill Gap) i Liniowa (Ruled) do kompletnego zamknięcia modelu powierzchniowego.


Synonimy komendy w popularnych programach CAD 3D

  • Powierzchnia planarna

  • Płaska powierzchnia z obrysu

  • Łatka graniczna

  • Powierzchnia ograniczona

  • Płaszczyzna ograniczona

  • Wypełnienie planarne

  • Powierzchnia płaska z krzywych


Tabela porównawcza

ProgramNazwa komendy PLNazwa komendy ENKrótki opis
A Powierzchnia planarna Planar Surface Tworzy płaską powierzchnię z zamkniętego obrysu krzywych 2D
S Powierzchnia planarna Planar Surface Generuje płaską powierzchnię z zamkniętego szkicu lub krawędzi
I Łatka graniczna Boundary Patch Tworzy planarną lub 3D powierzchnię z zamkniętego konturu; obsługuje warunki G0, G1, G2
3 Łatka Patch Tworzy powierzchnię zamykającą otwarte krawędzie lub zamknięte profile szkicu
U Wypełnij ścianę Face (auto-fill) Automatycznie tworzy ścianę przy zamknięciu konturu krawędzi na jednej płaszczyźnie
B Wypełnienie siatką Grid Fill Wypełnia zaznaczony obszar ograniczony pętlą krawędzi siatką czworokątów
O Wypełnienie Fill Tworzy powierzchnię zamykającą otwarte krawędzie w modelu powierzchniowym
E Powierzchnia ograniczona Bounded Surface Tworzy powierzchnię między krzywymi lub krawędziami tworzącymi zamkniętą pętlę
D Łatka powierzchniowa Surface Patch Tworzy powierzchnię z zamkniętego zestawu krzywych lub krawędzi
G Powierzchnia planarna Planar Surface Tworzy płaską powierzchnię z zamkniętego konturu, analogicznie do AutoCAD
N Płaszczyzna ograniczona Bounded Plane Tworzy płaski arkusz powierzchniowy z zestawu współpłaszczyznowych, zamkniętych krzywych
C Mieszanie graniczne Boundary Blend Tworzy powierzchnię pomiędzy krzywymi w dwóch kierunkach; dla płaskich konturów daje efekt planarny
C Wypełnienie Fill Tworzy powierzchnię wypełniającą zamknięty kontur krzywych z kontrolą warunków brzegowych
F Tworzenie ściany Make Face Tworzy ścianę z zamkniętego konturu krawędzi planarnych; dla nieplanarnych dostępne jest Wypełnienie powierzchniowe (Filling
Synonimy: Powierzchnia płaska z krzywych
