Styl tekstu

Styl tekstu pozwala zdefiniować parametry napisów takie jak:

  • czcionka,
  • wysokość liter,
  • pogrubienie,
  • pochylenie,
  • współczynnik szerokości tekstu,
  • kierunek pisania.



Dlaczego używamy stylów tekstu?

Dzięki stylom tekstu nie trzeba nadawać parametrów napisów do każdego tekstu osobno.

Wystarczy tylko zmienić styl tekstu i wszystkie napisy podążą za zmianami. Możemy także wybrane teksty przypisać do innego stylu tekstu.



Aby wywołać narzędzie konfiguracyjne do stylu tekstu należy:

Wstążka:  Narzędzia > Zarządzanie stylami > Styl

Menu klasyczne: Format > Styl wymiarowania

Linia poleceń: _style

Alias: ST



Po wydaniu polecenia otworzy się okno definicji stylu tekstu, jak pokazano poniżej.

Okno edycji stylu tekstu



  • Nazwa aktualna stylu. Jest to lista rozwijana, na której są pokazane wszystkie dostępne style tekstu. Po otworzeniu tego okna widać aktualny styl tekstu. Aby zmienić styl tekstu należy go wybrać z listy.
  • Nowy. Przycisk pozwala na definicję nowego stylu tekstu. Po kliknięciu przycisku pojawi się okno, w którym możemy wpisać jego nazwę.

    Nowy styl tekstu
    W chwili utworzenia nowego stylu tekstu, przejmuje on ustawienia z aktualnego stylu tekstu.

  • Zmień nazwę. Pozwala na zmianę nazwy istniejącego stylu tekstu. Wyświetlone zostanie okno dialogowe umożliwiające wpisanie nowej nazwy.


    Zmiana nazwy stylu wymiarowania

  • Usuń. Usuwa wybrany styl tekstu.
  • Wymiary tekstu
    • Stała wysokość tekstu. Oznacza wysokość liter tekstu. Jeżeli wysokość jest ustawiona na wartość zerową, to program pyta za każdym razem podczas tworzenia tekstu o jego wysokość. Jeżeli jest wpisana wartość różna od zera to wszystkie napisy będą miały taką wysokość.
      Wysokość tekstu możemy również zmienić po napisaniu tekstu w pasku właściwości.
    • Współczynnik szerokości. Wartość mniejsza od 1 ścieśnia tekst, natomiast większa od 1 rozszerza.

      wspolczynnik szerokosci tekstu

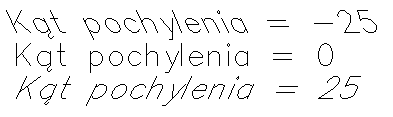

    • Kąt pochylenia tekstu. Podajemy kąt pochylenia liter tekstu. Może się zawierać w granicach od -85 do 85.


      kat pochylenia tekstu

  • Orientacja tekstu:
    • Drukuj tekst od tyłu.

      Tekst pisany odwrotnie
    • Drukuj tekst do góry nogami

      Tekst pisany do gory nogami

    • Drukuj tekst pionowo. UWAGA: ta opcja jest dostępna tylko dla czcionek SHX.

      Tekst pionowy

  • Czcionka tekstu:
    • Nazwa: Z listy rozwijanej możemy wybrać rodzaj czcionki, jaki chcemy zastosować w rysunku. Do wybory mamy czcionki Truetype np. Arial, lub czcioki SHX np. simplex.shx.
    • Styl. Są to rózne odmiany jednej czcionki. Może ona być np. pogrubiona, pisana kursywą itp. Dodatkowe style zależą od wybranej czcionki.

      Dodatkowe style czcionki

    • Język.
    • Duża czcionka (Big Font). Te czcionki mają znaczenie jeśli pracujemy z rysunkami, które zawierają napisy w językach azjatyckich, których alfabety posiadają kilka tysięcy znaków, które wykraczają poza tabelę ASCII
  • Podgląd pozwala na uzyskanie podglądu ustawień czcionki.
