Wzniesienie (poziom)

Pole właściwości "Wzniesienie" ("Elevation") odpowiada za bieżącą wysokość rysowania.

Wartość tego poziomu rysowania możemy przypisać przed rysowaniem, w trakcie polecenia lub zmienić poziom obiektu w panelu właściwości.

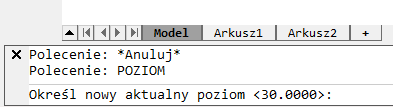

Dostępna jest zmienna Poziom (Elevation), która ustawia wysokość w osi Z dla wszystkich nowo rysowanych obiektów. Po wprowadzeniu nazwy zmiennej w linii poleceń program CAD wyświetli aktualny poziom oraz umożliwi wpisanie nowej wysokości, która będzie uwzględniana dla każdego nowego obiektu.



poziom elevation



Wzniesienie możemy również zmienić tymczasowo podczas rysowania obiektów, np. podczas rysowania prostokąta.

poziom prostokata



Jeśli obiekty są już narysowane to możemy zmienić ich poziom w panelu właściwości. Po wpisaniu nowej wartości obiekt zmieni swój poziom (rysunek poniżej).

poziom pasek wlasciwosci



Na rysunku poniżej pokazaliśmy kilka prostokątów narysowanych z różnymi wartościami wzniesienia (poziomu).

elevation









Synonyms: wzniesienie, elevation
