Uproszczenie wsadowe

Umożliwia zbiorcze upraszczanie geometrii poprzez usuwanie faz, zaokrągleń czy otworów z wybranych ścian.

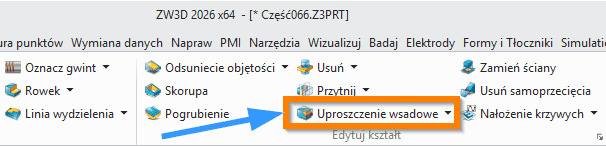

Operacje > Edytuj kształt

Uproszczenie wsadowe (Batch Simplify)

Narzędzie Uproszczenie wsadowe (Batch Simplify) w ZW3D to zaawansowana funkcja służąca do szybkiego i efektywnego usuwania elementów takich jak zaokrąglenia, fazowania i otwory z modeli 3D. Komenda ta jest szczególnie przydatna podczas przygotowywania geometrii do analiz symulacyjnych (CAE), gdzie zbędne detale mogą znacząco wydłużać czas obliczeń bez wpływu na dokładność wyników. Uproszczenie wsadowe pozwala na masowe przetwarzanie wielu cech jednocześnie, co znacznie przyspiesza proces przygotowania modeli do dalszych operacji. Narzędzie jest dostępne w środowisku modelowania części i umożliwia selektywne upraszczanie geometrii poprzez automatyczne wykrywanie i usuwanie elementów na podstawie ich typu i rozmiaru, przy jednoczesnym zachowaniu integralności modelu.

Metody działania komendy

Uproszczenie wsadowe oferuje trzy główne metody upraszczania geometrii:​

Uproszczenie zaokrąglenia (Simplify Fillet) – automatycznie identyfikuje i usuwa zaokrąglenia o stałym promieniu z modelu, umożliwiając filtrowanie według wartości promienia.

Fazowanie uproszczone (Simplify Chamfer) – wykrywa i usuwa fazy o równych odległościach, z możliwością określenia maksymalnego rozmiaru odsunięcia dla usuwanej fazy.

Otwory uproszczone (Simplify Holes) – identyfikuje i usuwa otwory z modelu, z opcją filtrowania według średnicy otworu.

Każda z tych metod może być stosowana niezależnie lub w kombinacji, co pozwala na precyzyjne dostosowanie poziomu uproszczenia do konkretnych wymagań projektowych lub symulacyjnych.

Wymagane dane wejściowe

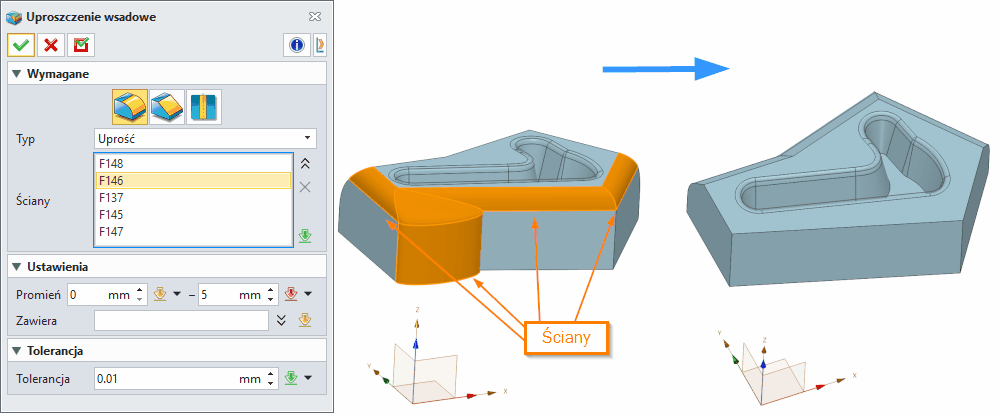

• Ściana bazowa – użytkownik musi wybrać co najmniej jedną ścianę (powierzchnię) modelu, która zawiera elementy do uproszczenia (zaokrąglenia, fazowania lub otwory).​

• Typ uproszczenia – wybór jednej z trzech dostępnych metod: uproszczenie zaokrąglenia, fazowanie uproszczone lub otwory uproszczone.

Opcjonalne dane wejściowe

• Filtrowanie według rozmiaru (Ustawienia):

  • Dla zaokrągleń: promień w milimetrach (mm)

  • Dla faz: odsunięcie w milimetrach (mm)

  • Dla otworów: średnica w milimetrach (mm)​

• Opcja Zawiera (Contains) – zaawansowana funkcja pozwalająca na wybór ściany posiadającej więcej niż jedno fazowanie lub zaokrąglenie, co umożliwia rozszerzone uproszczenie bazujące na przeciwległym kącie przyległej ściany.​

Funkcje dodatkowe, opcje i ustawienia

• Tolerancja (Tolerance) – użytkownik może ustawić wartość tolerancji dla operacji upraszczania, co wpływa na precyzję geometryczną wynikowego modelu.​

• Automatyczne wykrywanie cech – system automatycznie identyfikuje elementy spełniające kryteria rozmiaru, wyświetlając podgląd przed wykonaniem operacji.​

• Zachowanie historii modelowania – w przeciwieństwie do niektórych innych metod upraszczania, funkcja może działać zarówno na modelach parametrycznych, jak i zaimportowanych plikach STEP/IGES bez historii konstrukcji.​

• Operacje wsadowe – możliwość jednoczesnego przetwarzania wielu cech tego samego typu, co znacząco skraca czas przygotowania modelu.​​

• Wielokrotne zestawy w jednej operacji – w nowszych wersjach ZW3D można definiować różne rozmiary uproszczenia w ramach jednej operacji, co redukuje ilość cech w drzewie historii.​

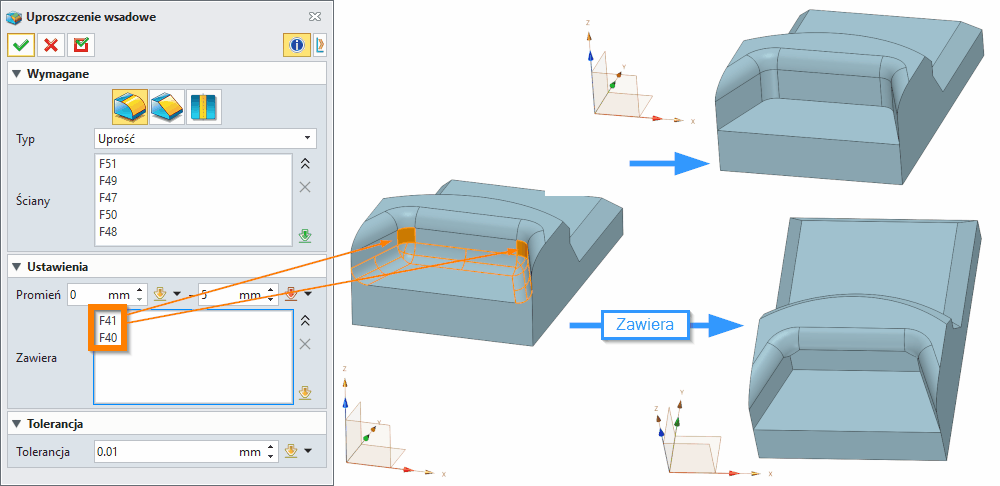

Na poniższym rysunku pokazano możliwości opcji Zawiera.

Tipsy i tricki użycia komendy

• Przygotowanie modeli do analiz FEA/CFD – przed przystąpieniem do symulacji należy usunąć drobne zaokrąglenia i otwory, które niepotrzebnie  komplikują siatkę elementów skończonych, nie wpływając na wyniki analizy.
• Stopniowe upraszczanie – rozpocznij od najmniejszych elementów i stopniowo zwiększaj tolerancję, aby kontrolować proces uproszczenia i uniknąć nadmiernej generalizacji geometrii.​
• Weryfikacja przed usunięciem – zawsze korzystaj z funkcji podglądu, aby sprawdzić, które elementy zostaną usunięte, szczególnie przy pracy z krytycznymi powierzchniami montażowymi.​
• Wykorzystanie opcji "Zawiera" – przy złożonych konfiguracjach zaokrągleń lub faz opcja ta pozwala na inteligentne rozszerzenie uproszczenia na przyległe elementy.​
• Zachowanie ważnych cech – przed uruchomieniem uproszczenia wsadowego zidentyfikuj i wyłącz z selekcji elementy krytyczne dla projektu (np. otwory montażowe, kluczowe zaokrąglenia funkcjonalne).​
• Praca z zaimportowaną geometrią – narzędzie jest szczególnie efektywne przy pracy z plikami STEP/IGES, gdzie brak jest historii parametrycznej i tradycyjne metody usuwania cech są nieefektywne.​
• Tworzenie uproszczonych konfiguracji – zamiast trwałego usuwania cech, rozważ utworzenie uproszczonej reprezentacji modelu, która może być przełączana w zależności od potrzeb (projektowanie vs. analiza).​​
• Optymalizacja wydajności – w dużych złożeniach użycie uproszczenia wsadowego na poszczególnych częściach przed ich załadowaniem może znacząco poprawić wydajność i czas ładowania projektu.​

Synonimy komendy dla popularnych programów CAD 3D

• Uproszczenie

• Defekturyzacja

• Usuwanie cech

• Upraszczanie geometrii

• Usuwanie zaokrągleń wsadowe

• Czyszczenie modelu

• Redukcja szczegółów

• Przygotowanie do symulacji

Tabela porównawcza programów CAD

Źródła i podstawy

Funkcja Uproszczenie wsadowe w ZW3D bazuje na zaawansowanych algorytmach geometrycznych, które automatycznie identyfikują i usuwają określone typy cech z modeli 3D. Proces ten wykorzystuje analizę topologiczną i geometryczną do wykrywania zaokrągleń o stałym promieniu, faz o równych odległościach oraz otworów cylindrycznych w oparciu o zdefiniowane przez użytkownika kryteria rozmiaru. Technologia ta jest szczególnie wartościowa w kontekście przygotowania modeli do analiz inżynierskich, gdzie nadmierna szczegółowość geometrii może prowadzić do niepotrzebnego wzrostu czasu obliczeń przy minimalnym wpływie na dokładność wyników symulacji.​
