Żebro rozgałęzione

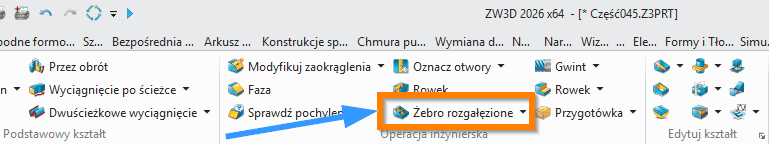

Żebro rozgałęzione (Rib Network Feature)

Streszczenie komendy:
Polecenie służy do tworzenia sieci połączonych żeber na modelu 3D. Umożliwia definiowanie ścieżek żeber za pomocą wielu profili o zróżnicowanej szerokości lub pojedynczego profilu o stałej szerokości, np. żebra poziome 1,5 mm, pionowe 1,0 mm. Wszystkie profile muszą leżeć w jednej płaszczyźnie. Komenda automatycznie nadaje objętość profilom kreskowym.

Metody dla komendy:

• Wybór kształtu bryły (tylko jeden element).

• Wskazanie profili, które mają wyznaczyć ścieżki żeber.

• Określenie grubości każdego profilu (opcjonalnie 0, gdy profil jest już zamknięty).

• Tworzenie listy profili i ich grubości; możliwość edycji z poziomu listy.

Wymagane dane wejściowe:

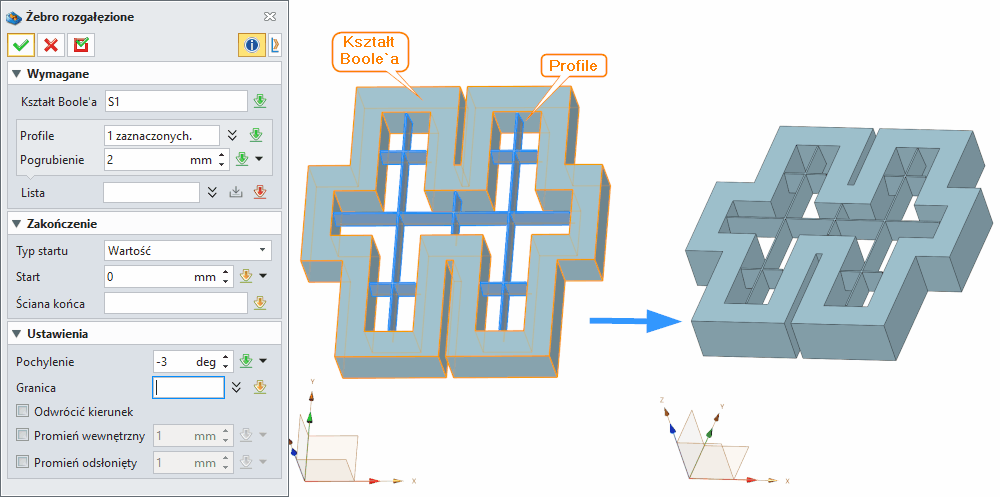

• Kształt Boole`a (Boolean shape)

• Profile (Profiles) – jeden lub wiele, każdy można przypisać inną grubość

• Pogrubienie (Thicken) – dla każdego profilu

Opcjonalne dane wejściowe:

• Start (Start) – pozycja początkowa

• Ściana końca (End face) – wybór ściany, na której żeberko ma się zakończyć (wyłącza zmianę kierunku)

• Pochylenie (Draft angle) – ustala kąt nachylenia ścianek żeber

• Granica (Boundary) – wskazanie wszystkich ścian granicznych dla sieci żeber

• Odwrócenie kierunku (Flip direction) – możliwość zmiany kierunku żebra

• Promień wewnętrzny (Inner radius) – zaokrąglenie wewnętrznych krawędzi

• Promień zewnętrzny (Exposed radius) – zaokrąglenie zewnętrznych krawędzi

Opcje dodatkowe:

• Automatyczne pogrubianie szkicu (nadanie objętości linii)

• Edycja listy profili i ich grubości

• Wyświetlenie podglądu pochylenia ścian żeber

Dodatkowe informacje, tipsy i triki:

• Profile mogą się przecinać, ale należy uważać na złożone obszary, gdzie pogrubienie może prowadzić do błędów w generowaniu geometrii.

• Grubość żebra dobiera się do każdego profilu osobno, aby uzyskać pożądany efekt.

• Możliwe jest stosowanie różnych wartości promieni zaokrągleń dla różnych krawędzi.

Lista synonimów wyrażenia po polsku:

• Polecenie sieci żeber

• Tworzenie struktury żeber

• Żebra sieciowe

• Funkcja żebrowania

• Polecenie rib
